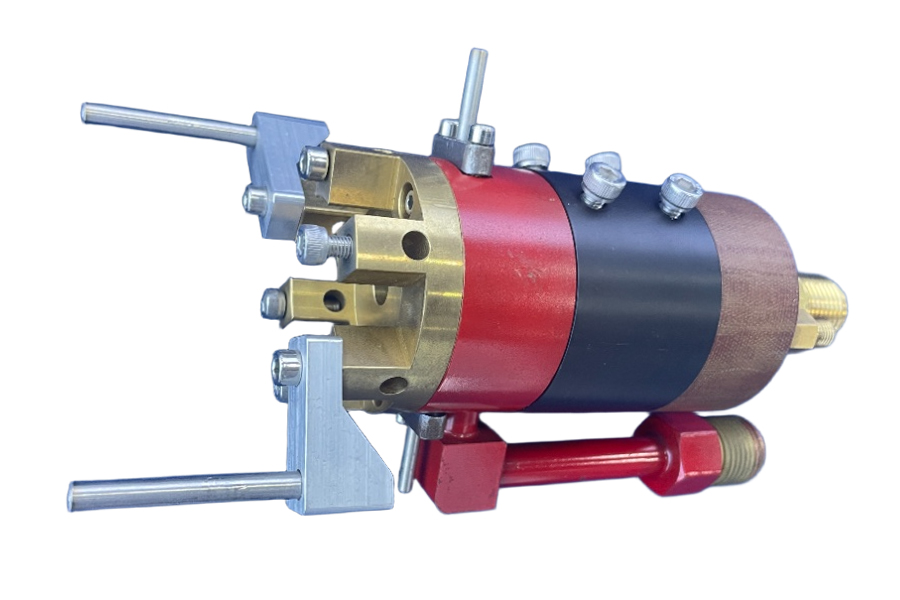

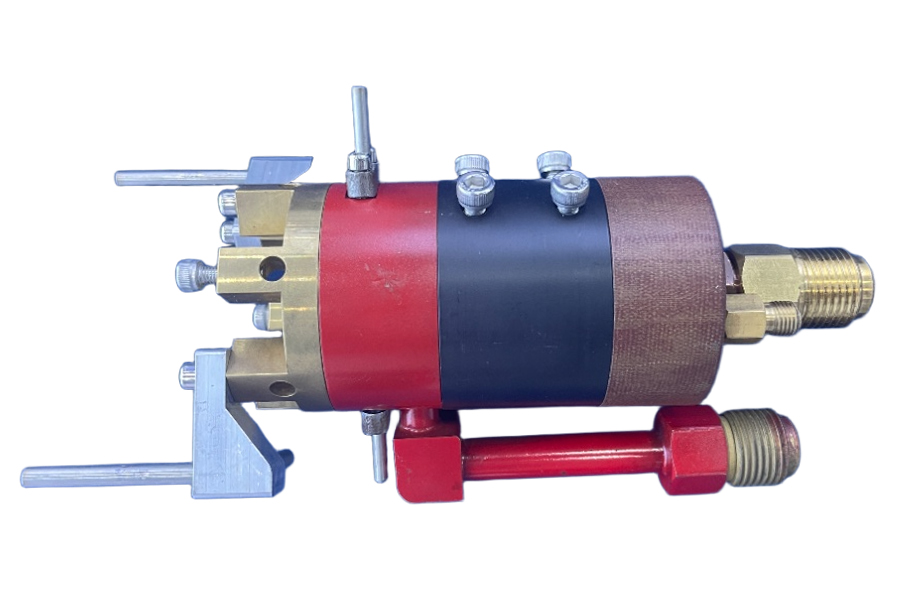

SG100S 喷枪

作为受欢迎的等离子喷枪，我们提供新型 SG100S 喷枪。枪的主要气体是氩气，辅助气体是氢气或氮气。该喷枪提供以下配件：喷嘴、送粉管和送粉架、水电缆、电极头、绝缘体、密封圈、专门的工具等。该型喷枪用于生产热喷涂作业，可长时间连续工作。该喷枪被国内外用户广泛使用，并已被证明是稳定可靠的通用等离子喷枪，该喷枪在国内拥有数百家客户，并在热喷涂行业成熟使用。

工作电流：100~1000A，工作电压：Ar+H2 30~80V，N2+H2 37~80V。该型喷枪用于生产热喷涂作业，其稳定输出功率可大于50KW。

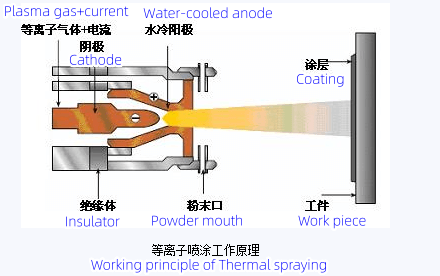

等离子喷涂是利用等离子弧进行的，等离子弧是一种压缩电弧，与自由电弧相比，其弧柱细，电流密度大，气体电离度高，因此具有温度高、能量集中、电弧稳定性好的特点。

该枪使用非转向电弧：在阴极和喷嘴之间产生的等离子弧。此时，正极与喷嘴相连，工件不带电，阴极与喷嘴内壁之间产生电弧，工作气体通过阴极与喷嘴之间的电弧被加热，产生全部或部分电离，然后从喷嘴喷出，形成等离子火焰（或等离子射流）。

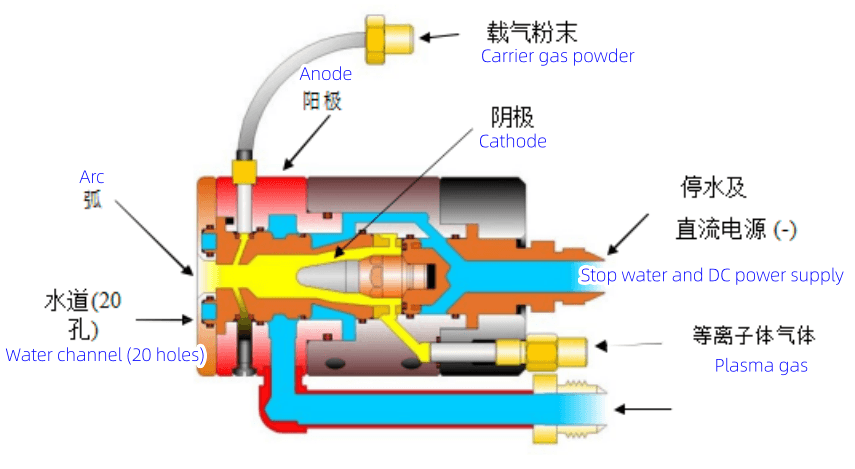

图：SG100S等离子喷枪内部结构

SG100S 喷枪设计用于在进料器中以低压输送粉末，这与某些需要高压进料器的喷枪不同，这提高了工艺稳定性。

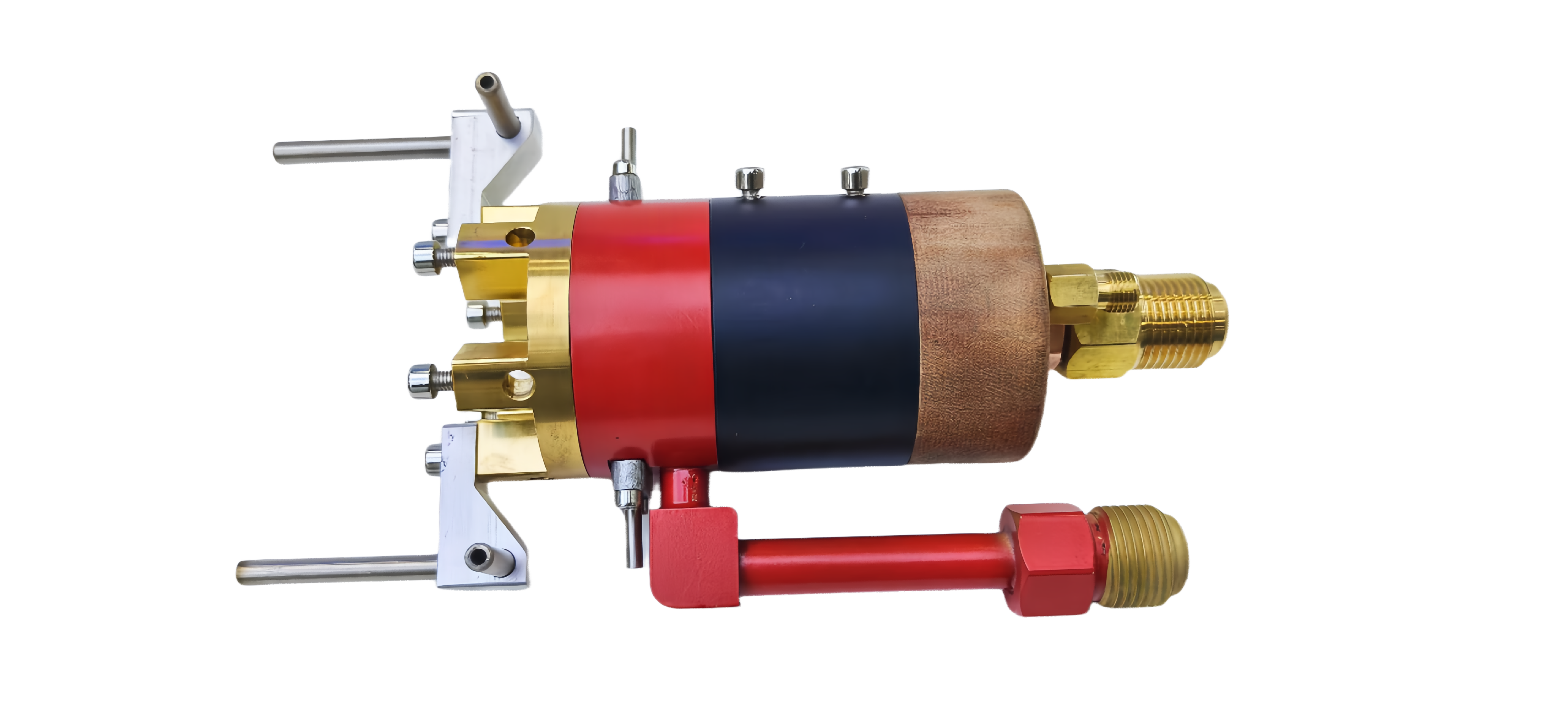

图为：SG100S 等离子喷枪

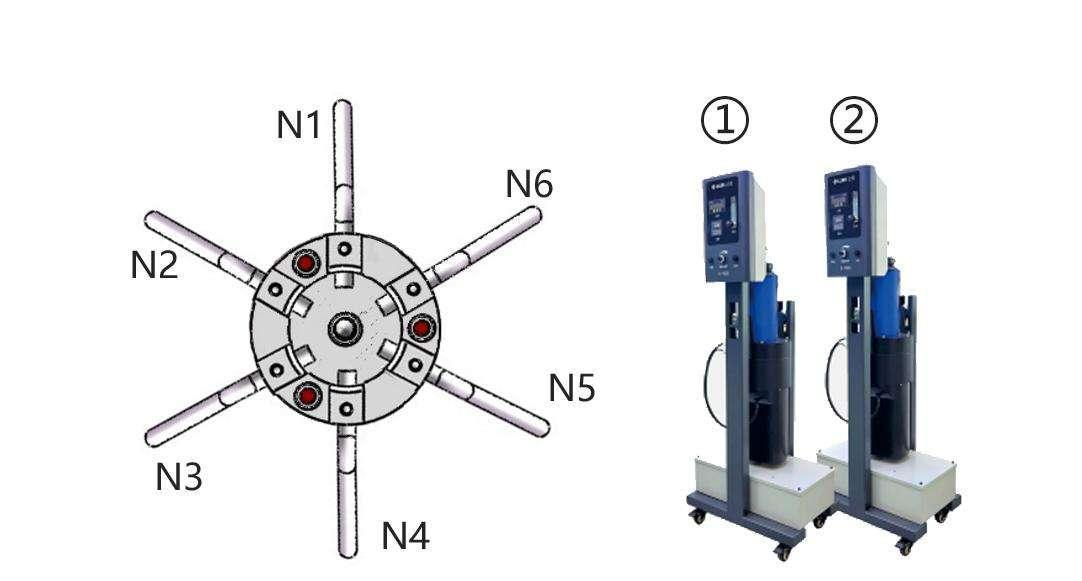

图：SG100S环形分布的送粉针结构

SG100S喷枪的送粉设计为6个环形分布的进粉口，6个喷嘴分为两组，每组有3个送粉针，成品呈字形分布。 N1、N3、N5三个送粉针分别由1号送粉器控制，N2、N4、N6三个送粉针由2号送粉器控制，这种送粉结构可以使粉末从火焰周围均匀地进入火焰中心，粉末熔化的分布程度更加一致，从而使火焰的热焓值利用率更高，可以提高粉末熔化效果。

SG100S等离子喷枪特点及技术规格

• 主气体为氩气，辅助气体为氢气或氮气。

• 该喷枪提供以下附件：喷嘴、送粉管和送粉架、水电缆、电极头、绝缘体、密封圈、专门工具等。该型喷枪用于生产热喷涂作业，可长时间连续工作。

1.航空航天： 喷涂发动机叶片、起落架，提高零件的抗高温、防磨、耐腐蚀能力，保证飞行稳定。

2.机械制造：  强化模具、轴、齿轮等，增强硬度、防磨性，减少磨损，提高寿命和效率。

3.石油化工： 保护管道、反应器、阀门，防腐、抗高温，保证设备稳定运行。

4.电力能源： 维护锅炉管道和涡轮叶片抵抗冲刷磨损和腐蚀，提高运行可靠性。

5.其他器械： 在人工关节和牙种植体上喷涂生物相容性涂层，以减少排斥反应。

6.电子信息： 电子元件、线路板喷涂绝缘、防止静电涂层，增强稳定性。

产品操作指南

准备：

选择通风无易燃易爆物品的环境，穿戴防护用品。

检查喷枪、供粉系统、气源、电源，确保各部件正常，安装喷枪并初步调整气压，打开电源备用。

喷涂参数设置：

根据涂层和工件情况设定送粉量，初次使用时选择低送粉量，选择送粉方式并调整参数。

调整气体与助燃剂流量的比例进行点火，观察火焰流量，调节阀门，使火焰流量满足喷涂要求。

正式喷涂：

舒适握枪并保持稳定，先使用机械臂设定弹道速度。

喷枪垂直工件，间隔100-300mm，以恒定速度依次喷涂，相邻喷涂重叠1/3-1/2宽度。

总结：

先关闭气阀，等待火焰熄灭，然后依次关闭促进剂、供粉、电源、气源，释放压力。

清理喷枪残留物，清理易堵塞部位，更换磨损件，检查记录，存放在干燥通风处。

Q1：SG100S喷枪能达到的火焰流动温度是多少？

答：在理想条件下，该喷枪采用特定的燃料和促进剂组合，火焰流动温度可达3500℃左右，可以满足大多数高熔点材料的喷涂需要，如一些高温陶瓷材料和难熔金属涂层的制备。

Q2：对粉末粒径有严格要求吗？适用的粒度范围是多少？

答：有要求，通常适合粉末粒径范围为10 - 150μm。然而，在实践中，需要对具体的喷涂工艺和材料特性进行微调，例如较细的陶瓷粉末用于精细的涂层结构，较粗的金属粉末用于好一点的防磨涂层。

Q3：喷涂过程中发现粉末融化不均匀怎么办？

答：暂停喷涂，检查火焰流状态，是否温度不够或不稳定，通过调整气体和促进剂流量来优化火焰流。同时检查送粉系统是否堵塞或送粉不均，清理送粉管道，检查送粉电机运转情况，调整送粉速度或改变送粉方式。

Q4: 需要什么辅助设备？

答：除喷枪主体外，通常还需要配备相应的送粉器、合适的工艺气体装置、水冷装置以满足冷却要求。在某些情况下，可能需要额外的配件，例如气流套件。

Q5: 关键部件怎么维护？

答：阳极和阴极是核心磨损件，需要定期检查磨损情况。同时要注意清理喷嘴处可能堆积的熔融粉末，并定期检查送粉管的密封圈并进行润滑，防止漏气、漏粉。
