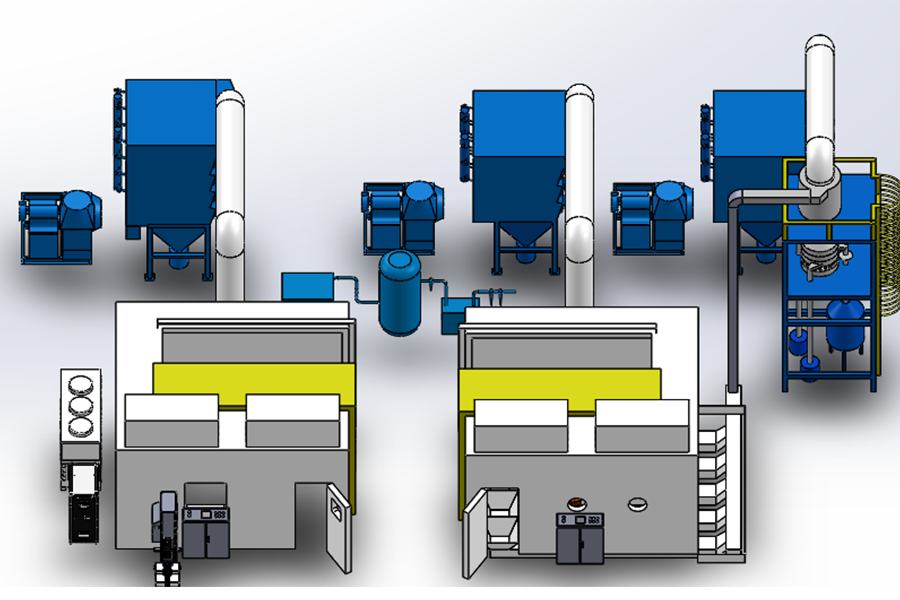

等离子交钥匙工程

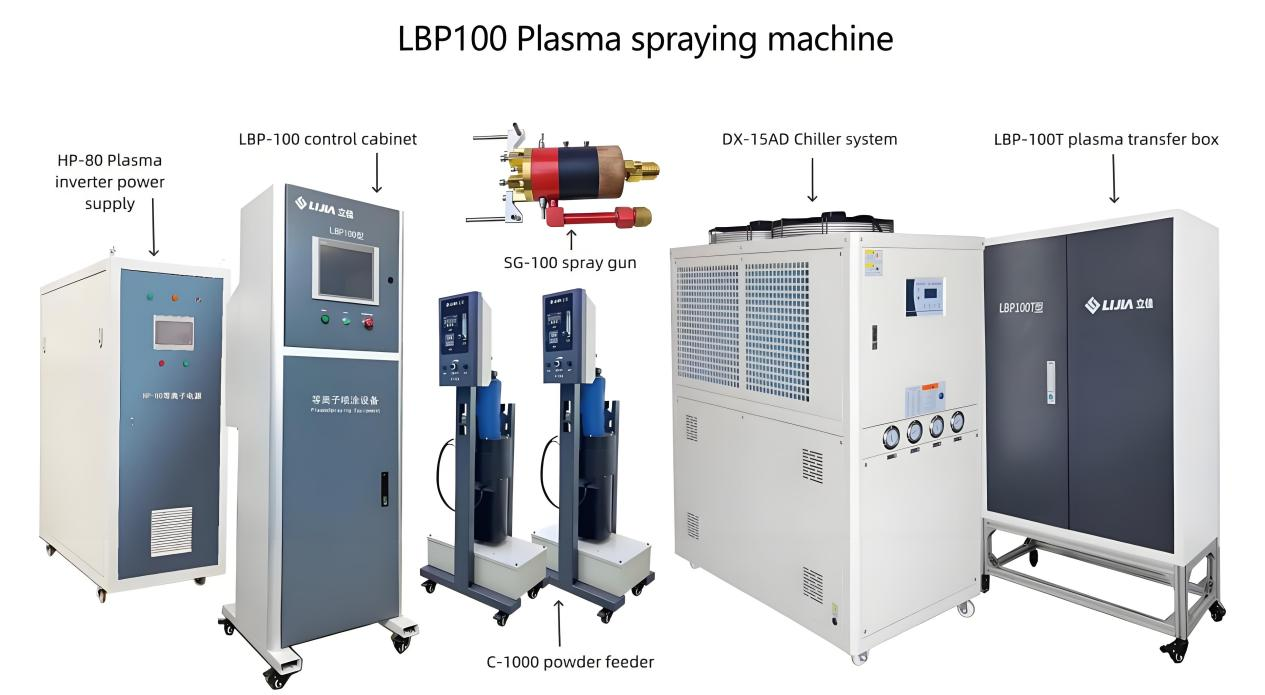

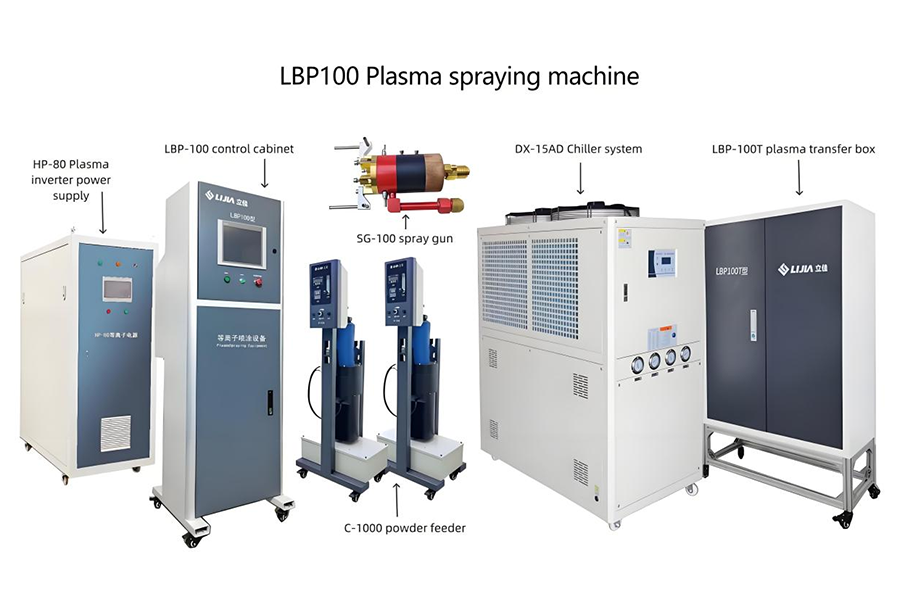

LBP100等离子喷涂设备是一种新型等离子喷涂系统。它采用质量流量控制器和新一代光纤控制逆变电源作为核心配置。也是目前国内外流行的等离子喷涂设备之一。等离子喷涂是一种对材料表面强化和表面改性的技术，可以赋予基体表面防磨、耐腐蚀、抗高温氧化、电绝缘、隔热、抗辐射、抗摩擦、密封等性能。等离子喷涂技术的基本原理是利用直流驱动的等离子弧作为热源，将陶瓷、合金、金属等材料加热至熔融或半熔融状态，然后高速喷涂到工件预处理表面上，形成牢固附着的表面层。

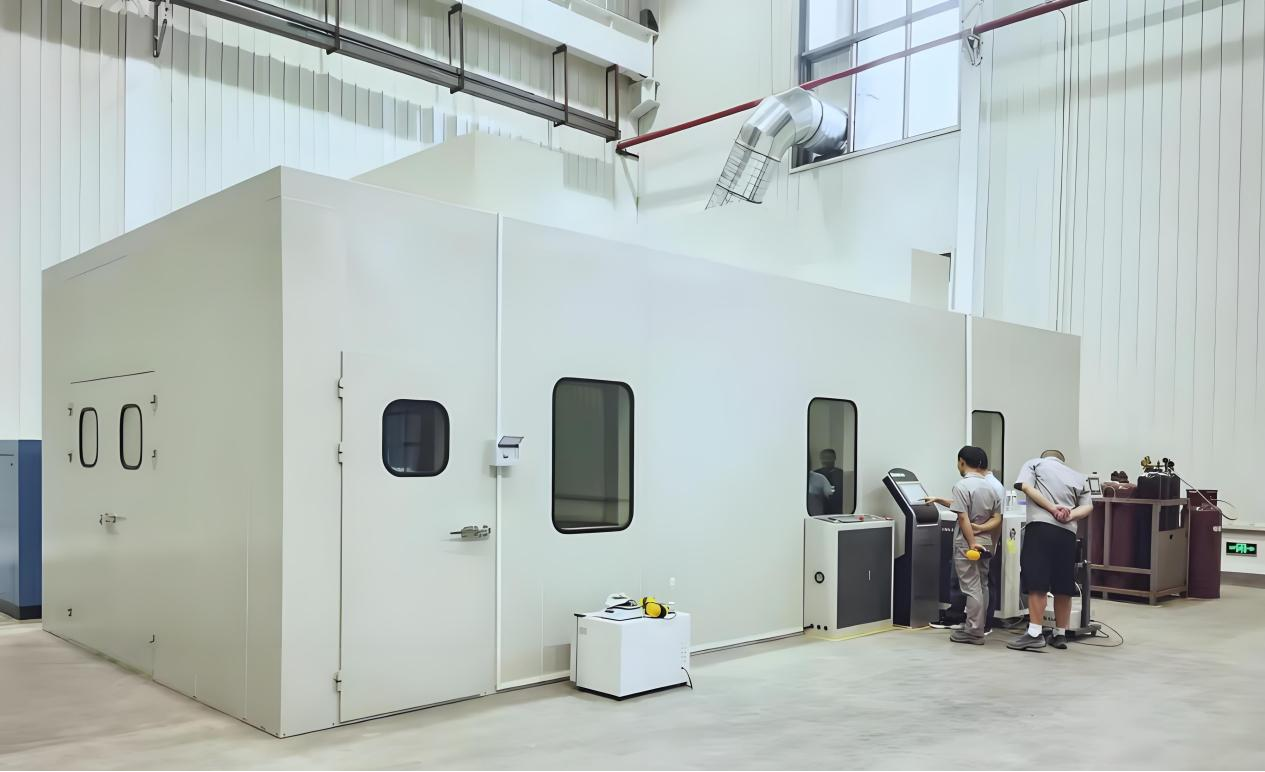

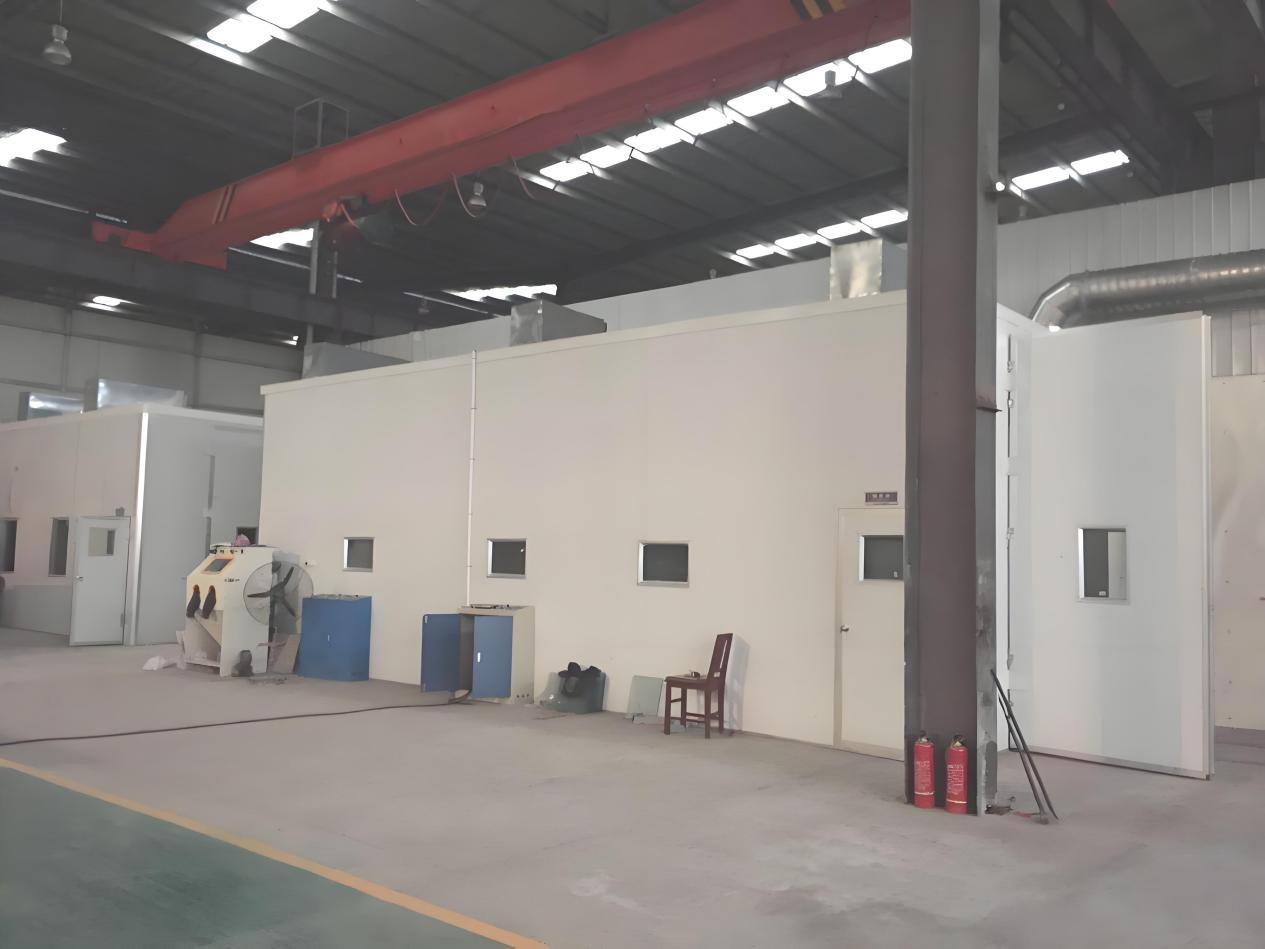

隔音喷涂房

•


  噪音控制




设置喷漆隔音室。根据声学原理，将喷涂时产生的噪音控制在室内，防止室外作业人员受到噪音污染，损害神经系统。隔音房由四根角钢立柱、墙板、顶板、上下凹槽、角包边、缝隙专门的密封组件组成，既保证了房间的隔音效果和整体刚性，又特别注重外观和周到的细节处理。每一个完成的项目都得到了国内外用户的一致好评和好评。

•


  隔音板




面板组结构如下：外壁采用2.0mm厚白色喷涂钢板，填充阻尼层、石棉板、双层100Kg/m3高溶重吸音棉、隔水防尘吸音膜，内壁采用金属多孔吸音板（冲孔率25%）。隔音板由锯齿形排列的焊接钢框架支撑，然后压制成型。隔音面板内外光滑、防刮花，表面光亮美观。

隔音板标准W  为970mm，厚度为210mm，L可根据  房间隔声板经过噪声测试（测试样品上未放置石膏板），125-4000Hz频率范围内空气隔声量为42dB（A）。目前添加PDF玻纤板的隔音板在实际应用中具有较大的隔音能力。隔音板采用加厚钢板组装而成，缝隙处用胶水填充，防止声音外泄。

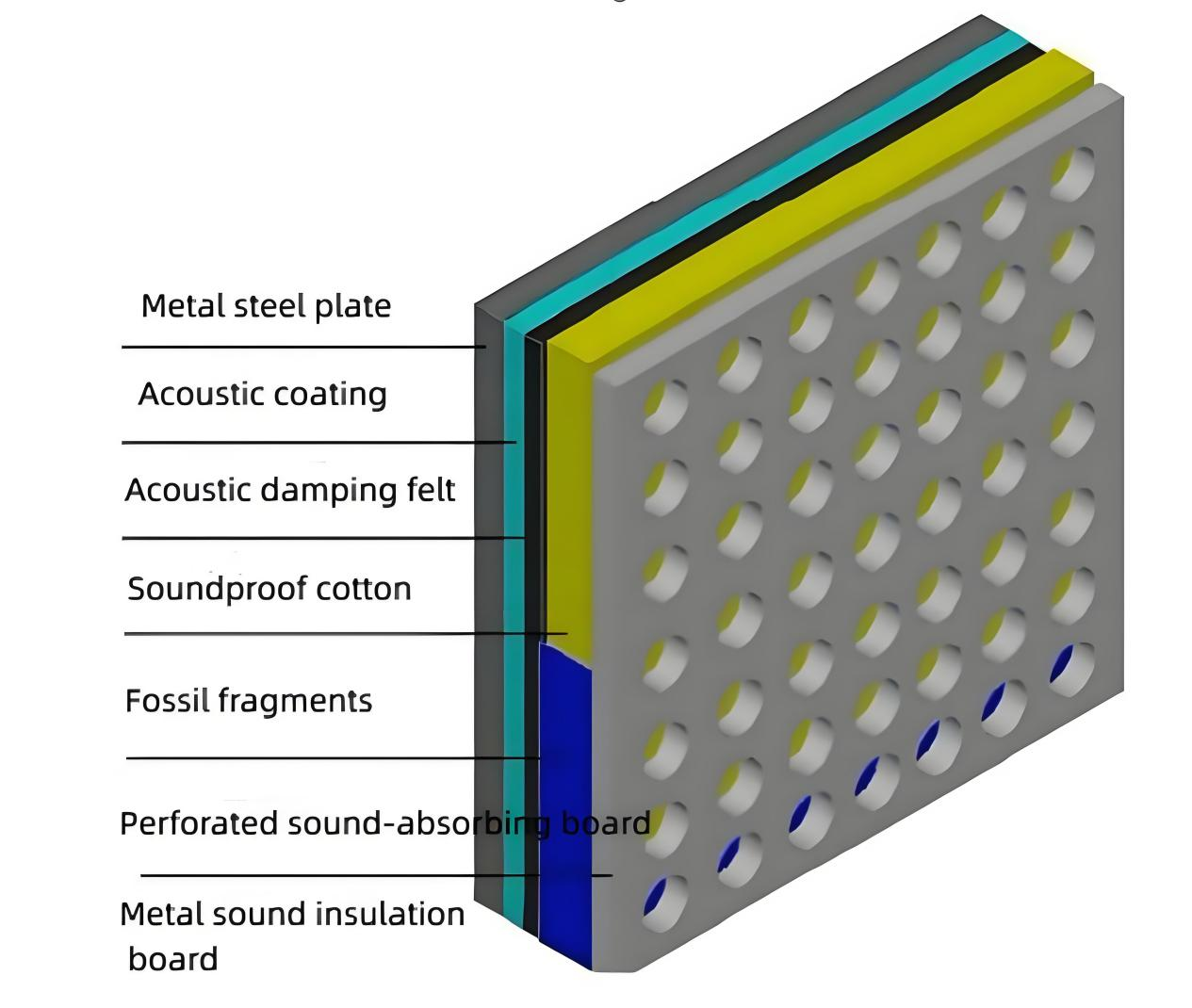

多层隔音板结构

•


  隔音门




我们将工件进出的隔音门设计为阶梯式密封结构，通过阶梯式结构实现降噪。同时，门上采用密封条进行密封。当门打开和关闭时，密封条起到密封作用，减少声音泄漏。

•


  隔音窗




隔音墙板和门上安装有观察窗，采用透明钢化玻璃。隔音板上观察窗的数量由业主指定。进、排气消声器

为满足室内除尘和通风的需要，喷漆房设有进、排气消声器，保持室内负压平衡。当气流通过消声器时，室内噪声被消声器吸收。防止噪音通过进风口向外传播。

•

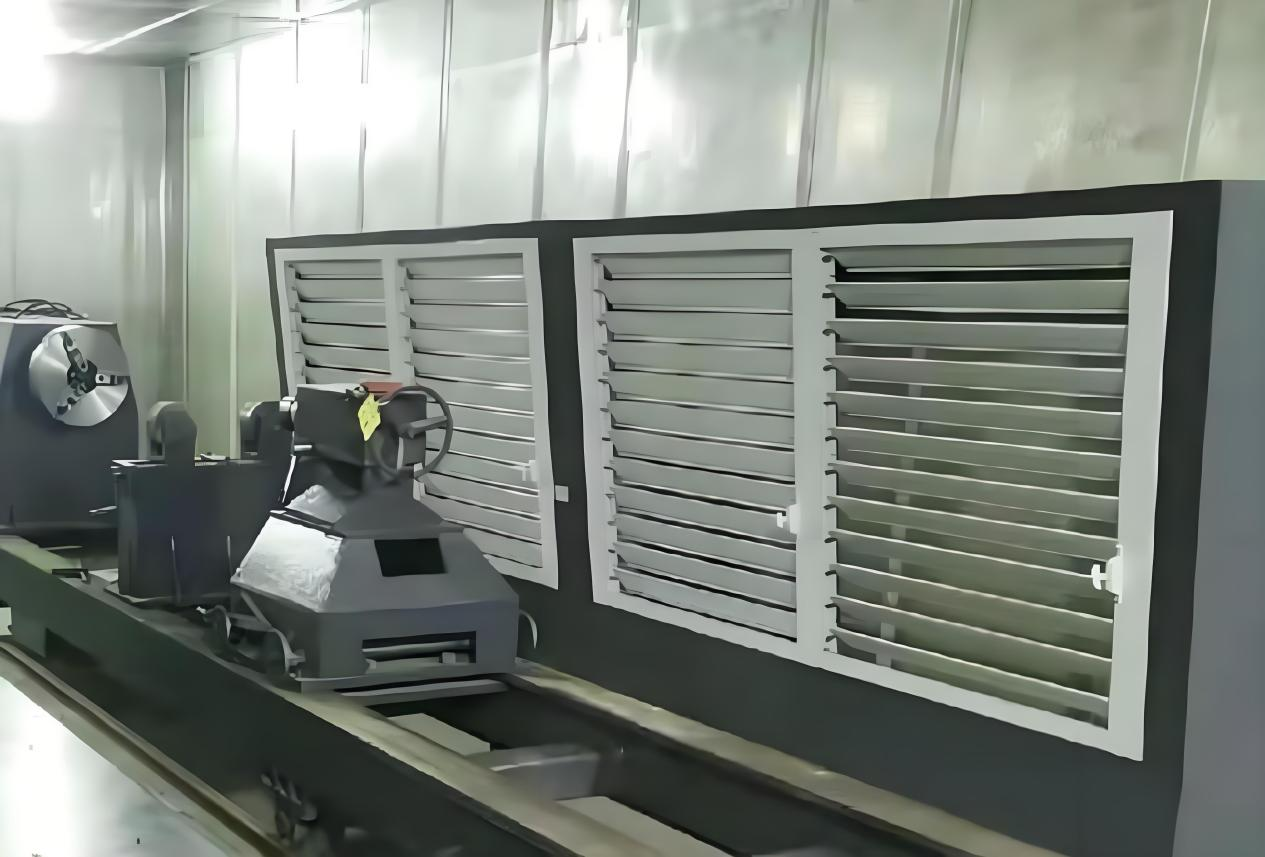

  可调吸力盒




房间内安装有吸风箱，可以调节风量和区域风向。吸水箱的L  为2m   ，分为两个区域。左右两侧可调节百叶窗，进行风量、风速的调节。

可调吸力盒



•

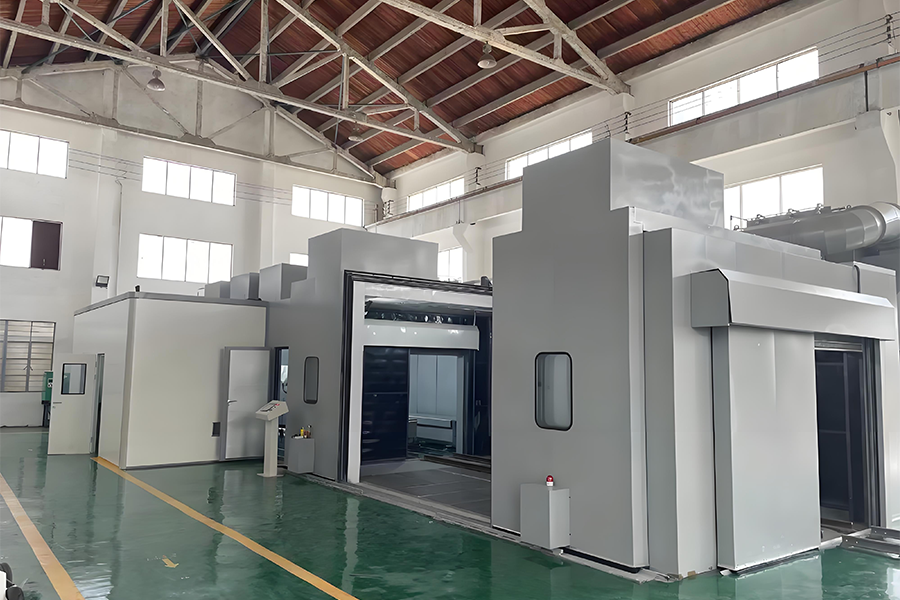

  喷砂房




用于隔离工件喷砂作业时产生的噪音和粉尘。具有：美观大气的净化板立面、钢结构加强结构、防磨橡胶衬板、观察窗、双开门、单开工作门、防尘照明、吸尘口、新风进气口。



喷砂系统

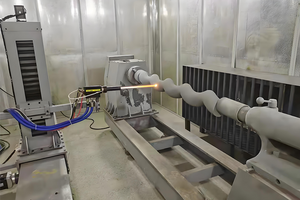

转盘

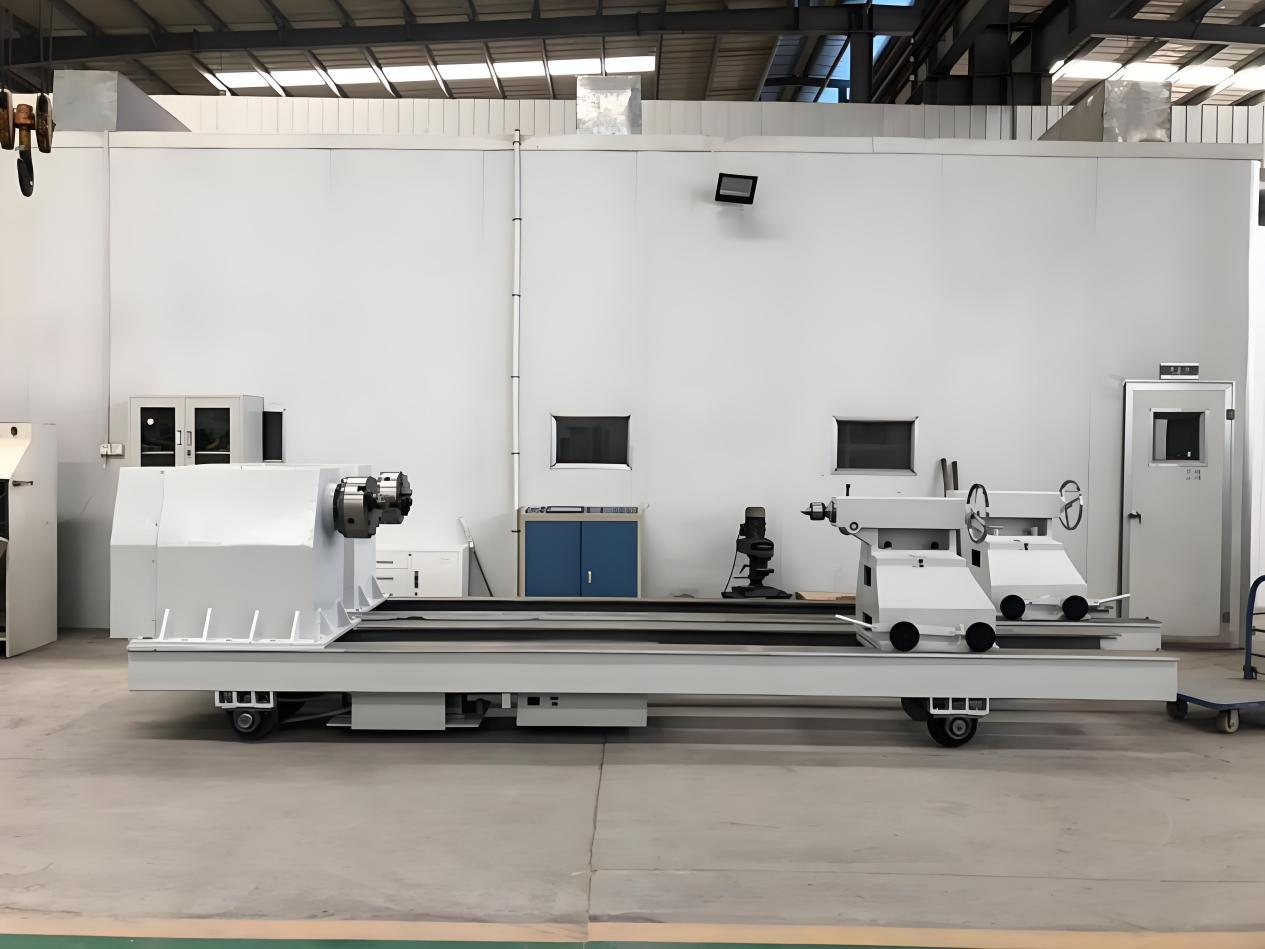

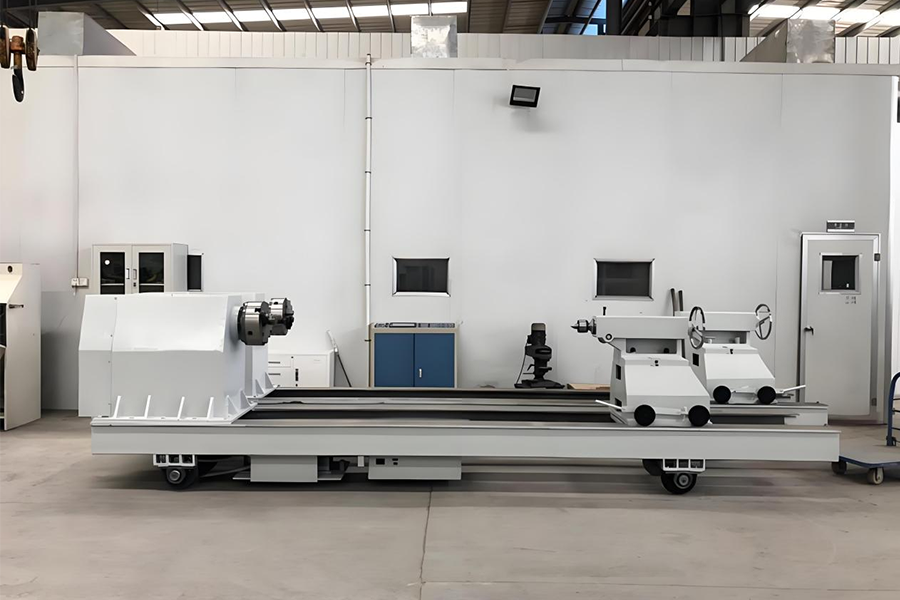

郑州立佳ZC系列卧式转台是专为热喷涂轴类、滚轮、球阀类零件设计制造的设备，外形像车床，其功能主要是在喷涂过程中对零件进行横向加载和旋转，故称为“卧式转台”。该系列产品根据夹持工件的不同载荷进行定制，合理设计水平转台的机械结构，不仅阻挡了灰尘对传动部分的影响，而且由于采用优良材料和部件装配，保证了设备的实用性。

图--卧式转盘（带电池自动行走功能）



•

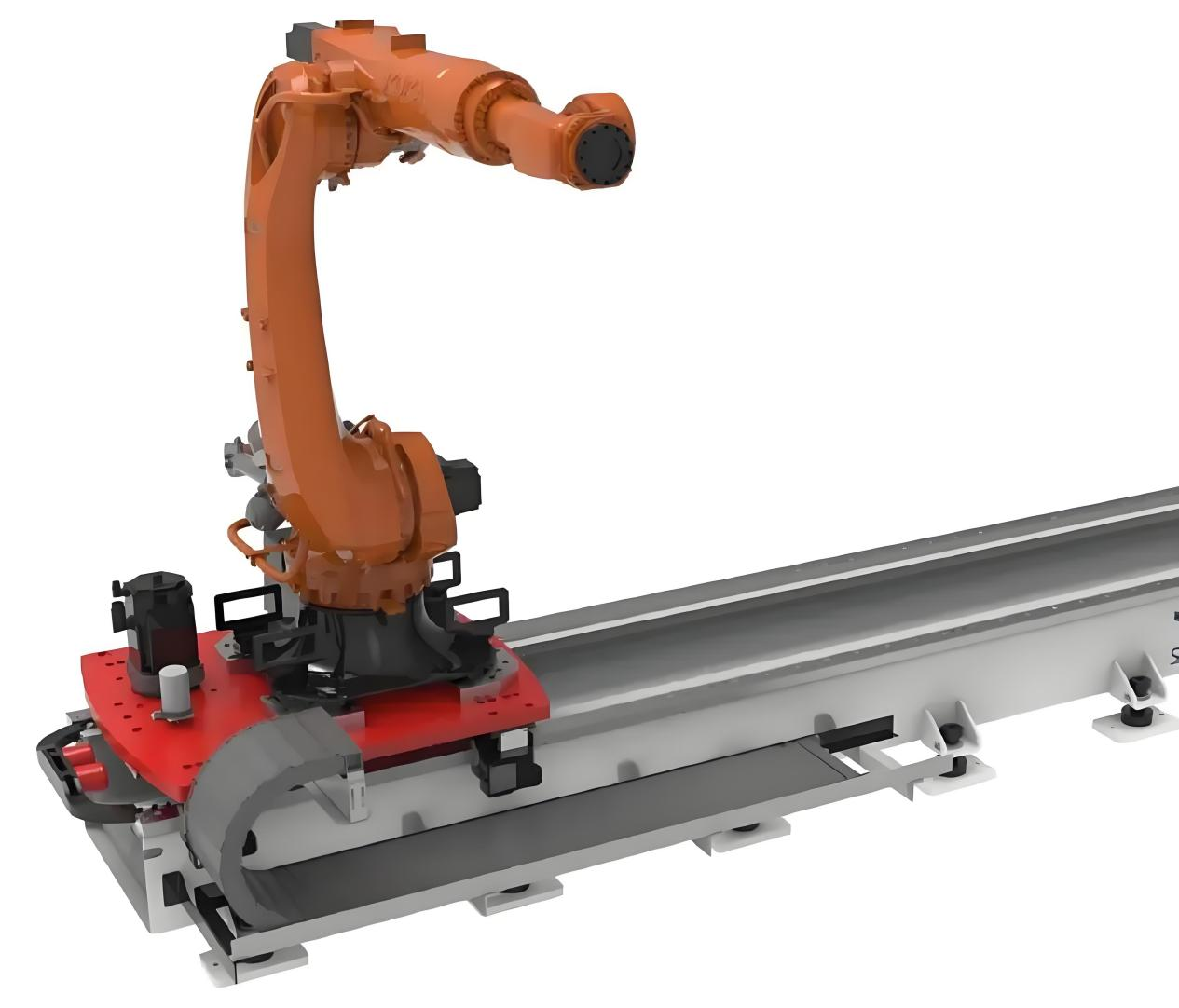

  6+1  轴机械手轴    （2套）




•


  六轴机械手的特点：




1. 高强度手臂和六轴伺服技术，提高各轴速度和加减速性能。

2. 腕轴内设计了独立的驱动机构，实现了内置线缆的准确紧凑的机械臂。可以实现机器人在狭窄空间、高密度环境下的作业。

3. 前悬臂实现稳定的线缆整合能力，保持手部线缆路径顺畅，更方便维护。手动电缆插入件也可作为选件提供。

4. 机械手前端进行了改造，增加了枪架，可快速添加喷枪。

•

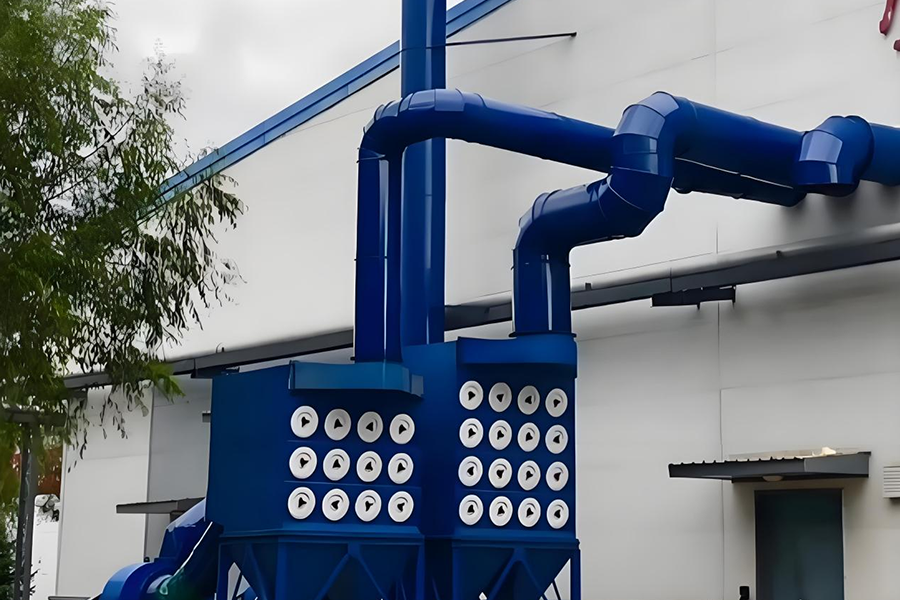

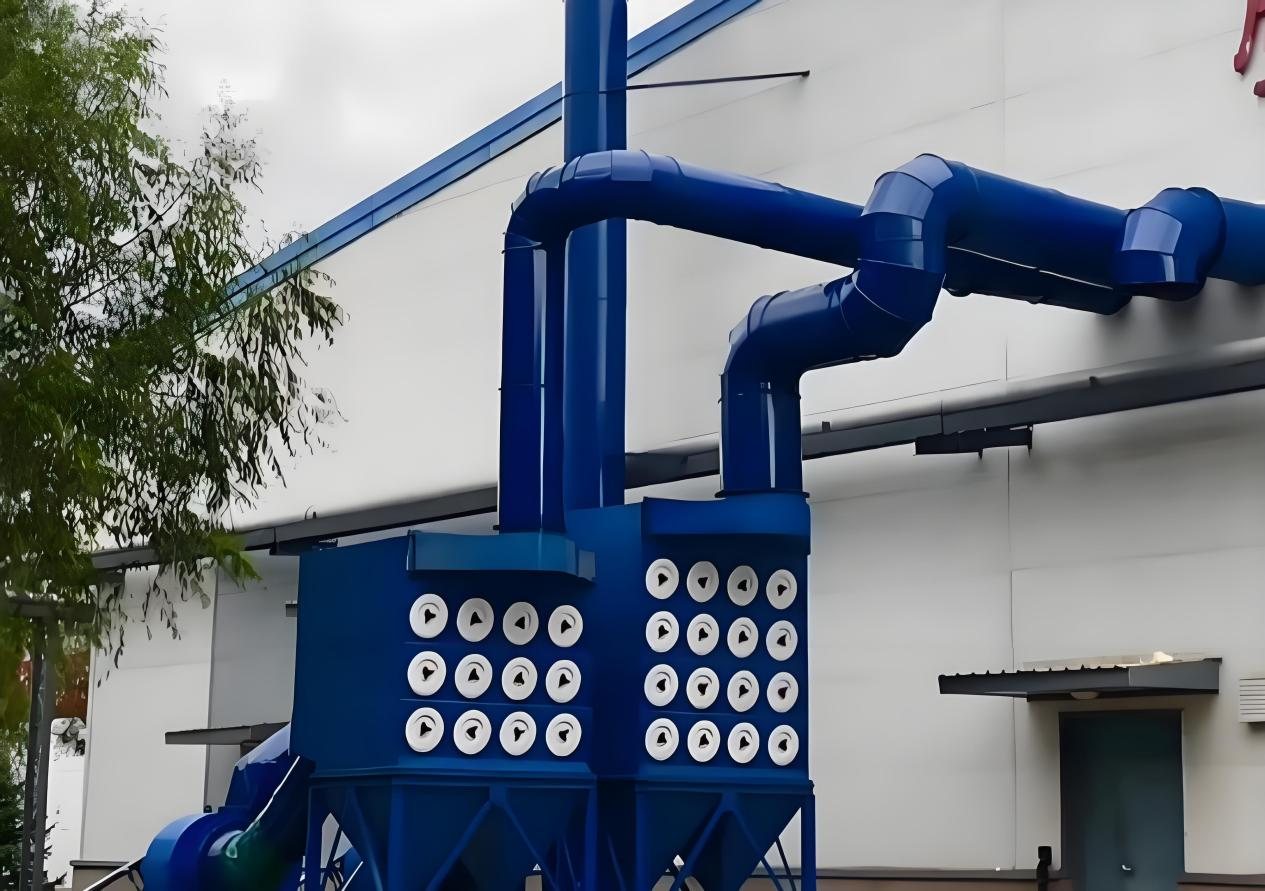

  脉冲通风除尘系统




为了使喷涂室内的游离粉尘能够被捕获和净化，喷涂热量迅速散发，喷涂室内设置了通风除尘系统。

脉冲除尘系统

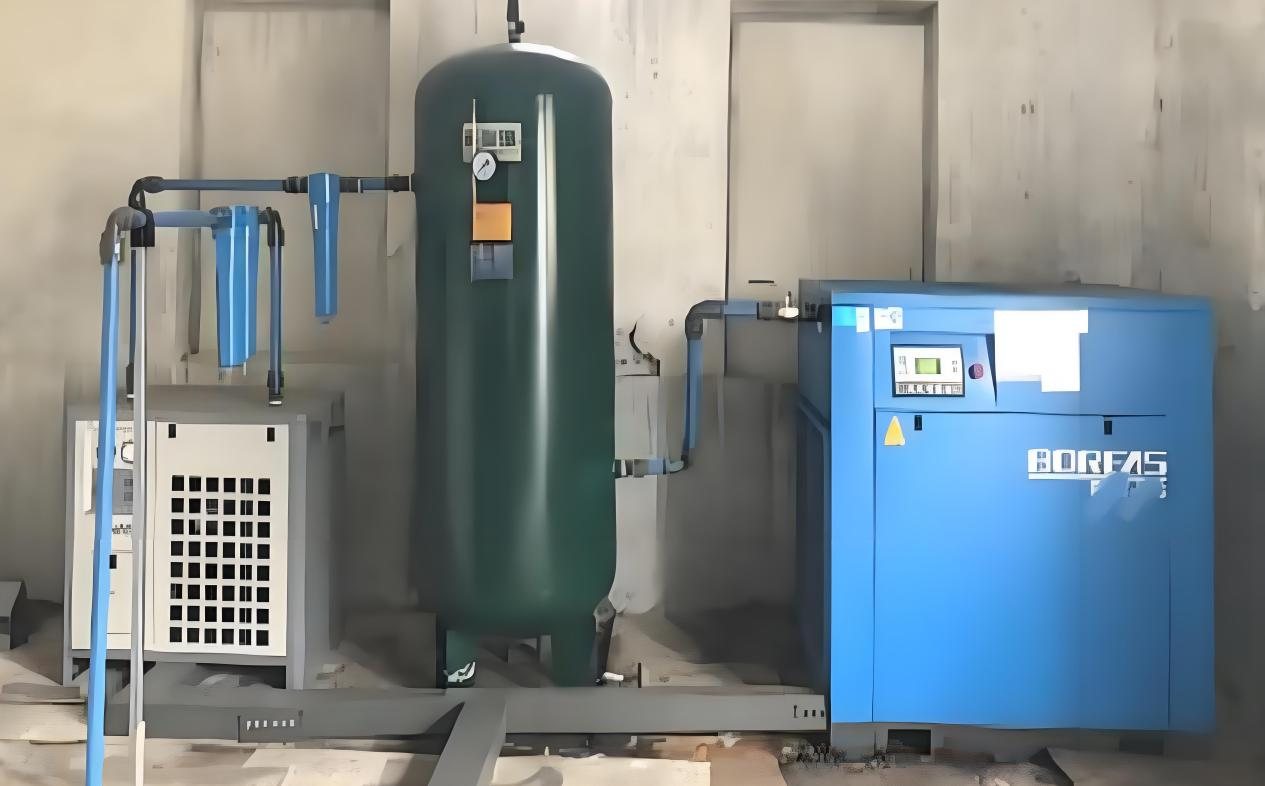

空压机系统配置：

不。	姓名	规格型号	单元	数量
1	空气压缩机	BK37	件	1
2	储气罐	碳-1/0.8	件	1
3	冷干机	定制	件	1
4	第三级过滤器	CTA 3 级	件	3
5	减压阀	定制	件	1
6	空压机气路	定制	放	1

空气压缩机

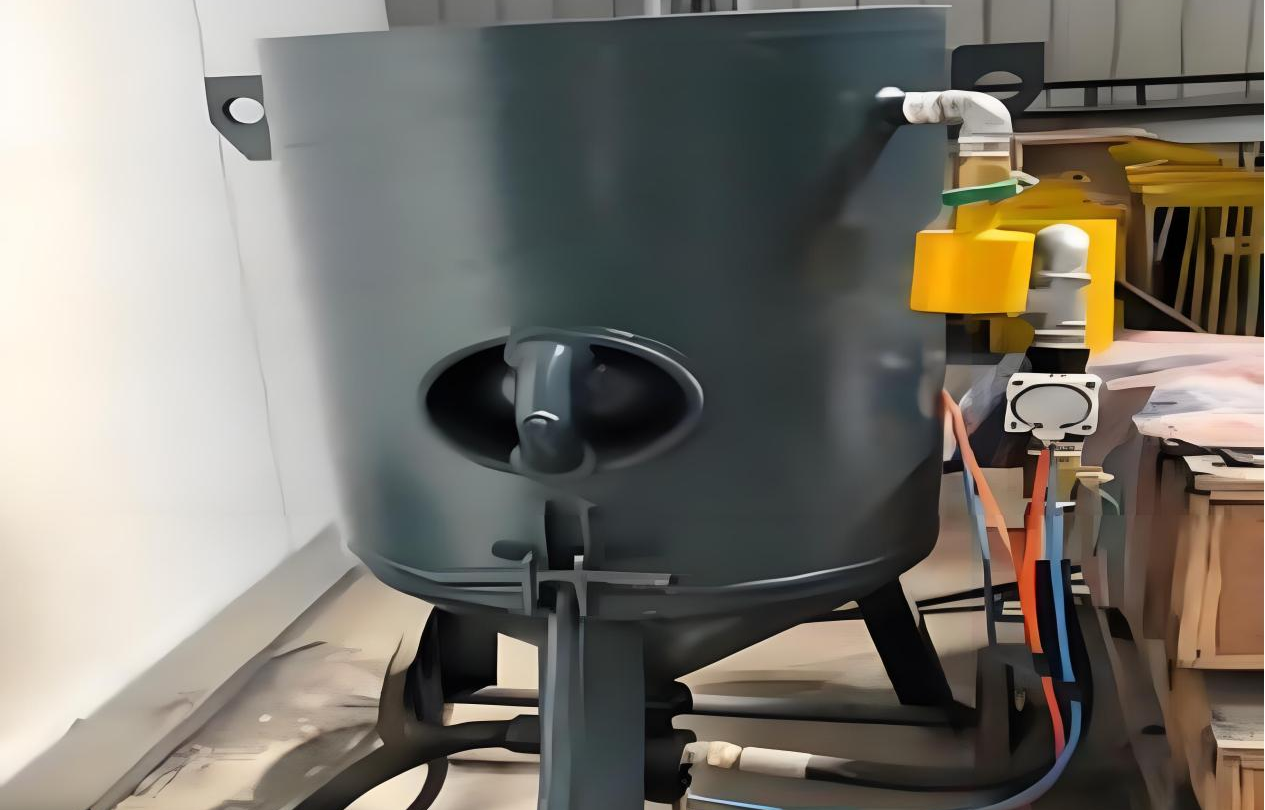

• 喷砂机

喷砂机主机是喷砂系统的核心单元，主机的性能直接影响喷砂系统能否正常、稳定地进行喷砂作业。该喷砂系统采用大容量喷砂机作为系统主机，喷砂机为保压工作原理，配有控砂阀和高速喷枪进行喷砂作业。

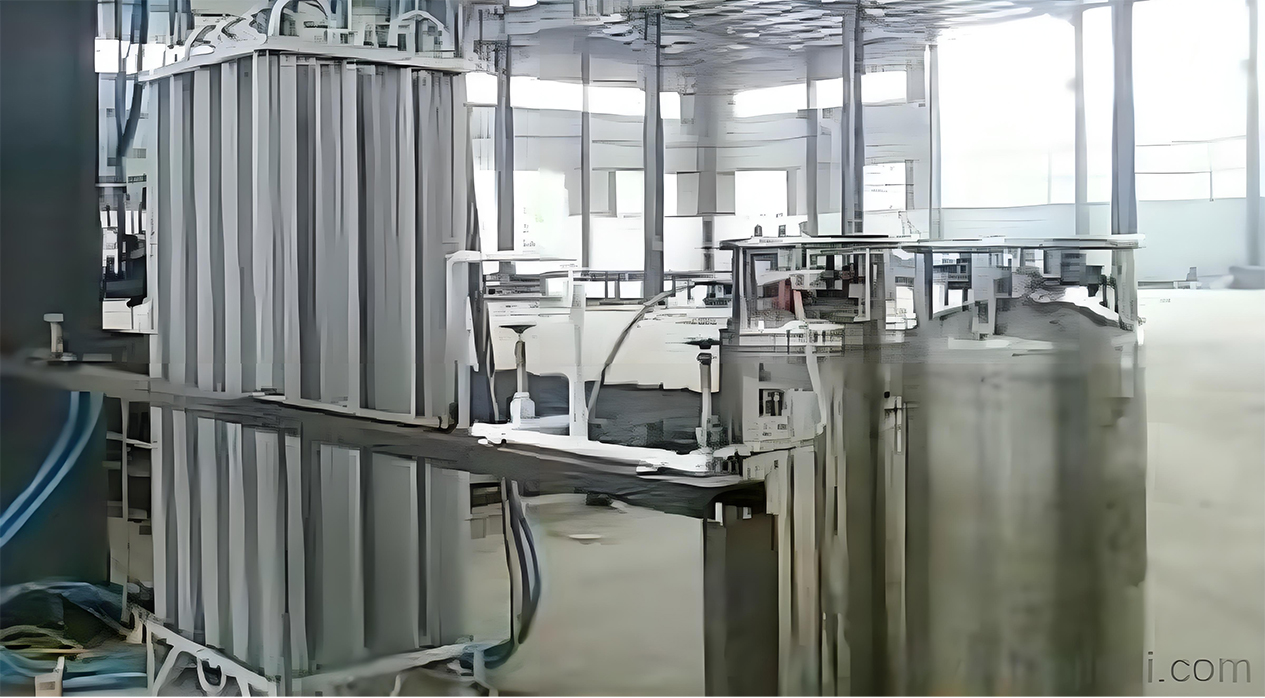

• 供气系统




系统为设备提供氧气和氮气，设备经过气密性测试，稳定可靠。

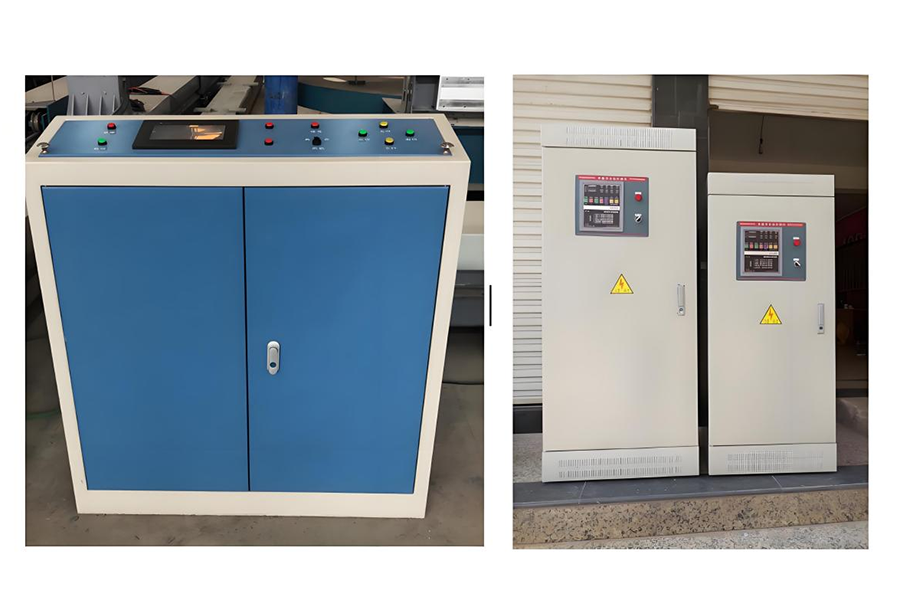

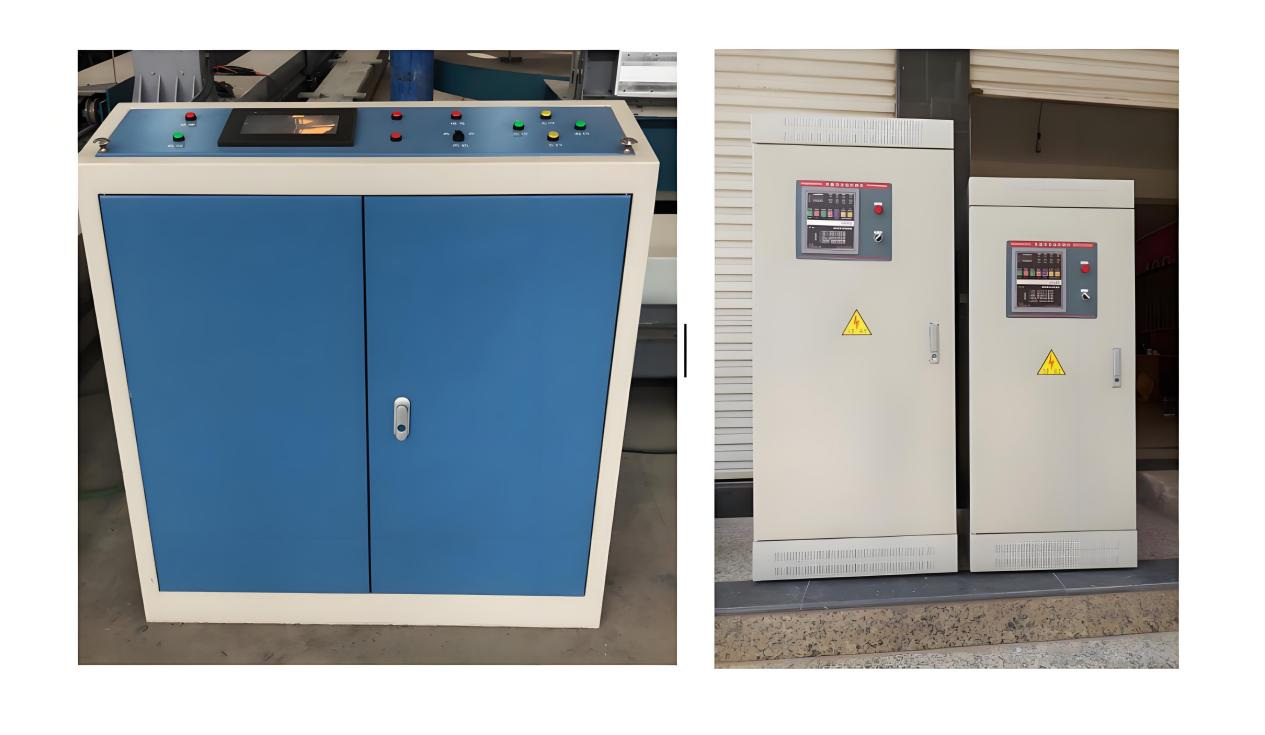

• 集中控制系统




该系统是一个交钥匙工程，涉及多种设备。通过集中控制系统，客户可以轻松控制喷涂系统的各个设施。可实现在线监控、各种设备的切换、运动控制、联锁控制；帮助用户实现稳定的喷涂作业，保证涂层质量的同时，也提高了使用效率，保证了操作人员的健康。

集中控制系统

郑州立佳LBP-100等离子喷涂系统交钥匙工程应用范围广泛：

1.航空航天： 应用于飞机发动机，如燃烧室、涡轮叶片等，可喷涂热障涂层阻挡高温，防磨涂层抵抗磨损，保证部件在高温和恶劣环境下具有优异的机械性能，提高发动机热效率和可靠性；起落架和传动部件经过防磨涂层处理后，表面硬度和防磨性大大提高，减少损耗，为飞机的起降飞行稳定保驾护航。

2、汽车制造： 在发动机中，活塞、缸套等零件采用陶瓷或金属合金涂层，提高抗高温、防磨、耐腐蚀能力，减少摩擦损失，使燃油经济性和动力性能稳定实用；在汽车排气系统中，三元催化器和排气管的隔热防腐涂层可以防止热量损失，防腐蚀，延长使用寿命。

3、能源电力： 电站锅炉受热面管道依靠防磨、耐腐蚀涂层抵抗飞灰侵蚀和高温腐蚀，保证健康、经济运行；通过喷涂复原和保护水轮机叶片和转轮，提升抗气蚀和抗磨损能力，提高水电设备的效率和稳定性。

4.机械加工： 注塑、压铸等模具表面喷涂后形成高硬度防磨涂层，使脱模更顺畅，减少磨损和应变，提高寿命和生产效率；磨损的轴类零件通过等离子喷涂修理以恢复尺寸精度，金属或合金涂层帮助它们返回生产线并节省修理成本。

5、生物医学： 人工关节、骨钉等植入物表面生物活性涂层，如羟基磷灰石涂层，可提高与人体组织的相容性、骨整合能力，促使骨组织生长，降低松动感染风险；用于手术器械和导管润滑涂层可优化性能和稳定性。

6、电子信息： 电阻、电容、电感等电子元器件，表面绝缘涂层，增强绝缘、防潮性能，抵抗外界干扰，保证电子设备的稳定性和可靠性；印刷电路板的三防漆具有防潮、防止发霉、防盐雾的作用，提高了电气性能和使用寿命，保证电子设备在恶劣环境下正常工作。

产品操作指南

1.需求沟通： 项目开始时，我们与您沟通了解产品、产量、涂层期望、场地等信息。例如，汽车零部件喷涂会询问材料、尺寸、产量、车间的供电、通风等，为规划奠定基础。

2.场地准备： 根据沟通结果，建议现场安装LBP-100系统，并预留至少[X]平方米，现场通风量为[X]立方米/小时，供电稳定满足[X]千瓦的需求。

3、安装过程： 设备运到现场，工程师根据主机、喷枪等部件的布置，定位误差±[X]毫米，主机水平度±[X]度，用螺栓紧固，送粉管道应密封良好，并用聚四氟乙烯密封胶带防止泄漏。

4.调试要点： 安装调试完毕后，先打开电源，设置控制柜的电气参数，如等离子电流[X]-[X]安培，电压[X]-[X]伏，启动喷枪看火焰流动，应为蓝白色，送粉检查粉末分散和熔化情况，微调参数。

5、常见故障的识别： 操作人员熟悉故障表现形式，如可能是由于送粉、送粉、火焰流动问题造成的涂层粗糙等；停机和过流报警，可能发生电气短路等；涂层附着力差涉及基材和参数的问题，并采取相应措施。

6、应急措施： 发生故障时按流程操作，停机前切断电源，通过查看控制柜指示灯判断故障；针对涂层问题暂停参数调整；送粉管堵塞等简单故障用压缩空气吹净，复杂故障联系售后。

问：在启动阶段您需要提供哪些详细信息？

答：产品的材质、尺寸、产量、涂层性能要求，以及场地面积、布局、供电、通风条件等基础设施的具体情况。

问：培训后员工是否能够自主操作，或者有后续指导吗？

答：一般来说，它们可以独立运作。不过，如果在初期出现任何问题，他们可以通过电话或远程协助的方式联系售后服务人员进行咨询。

问：直接的故障我们可以自己处理吗，还是要等待售后团队到来？

答：送粉管堵塞等小故障可以自行解决。但如果涉及喷枪或电气系统的复杂故障，请联系售后，不要自行拆卸。

问: 保修期是多长？

答：自发货之日起 12 个月
