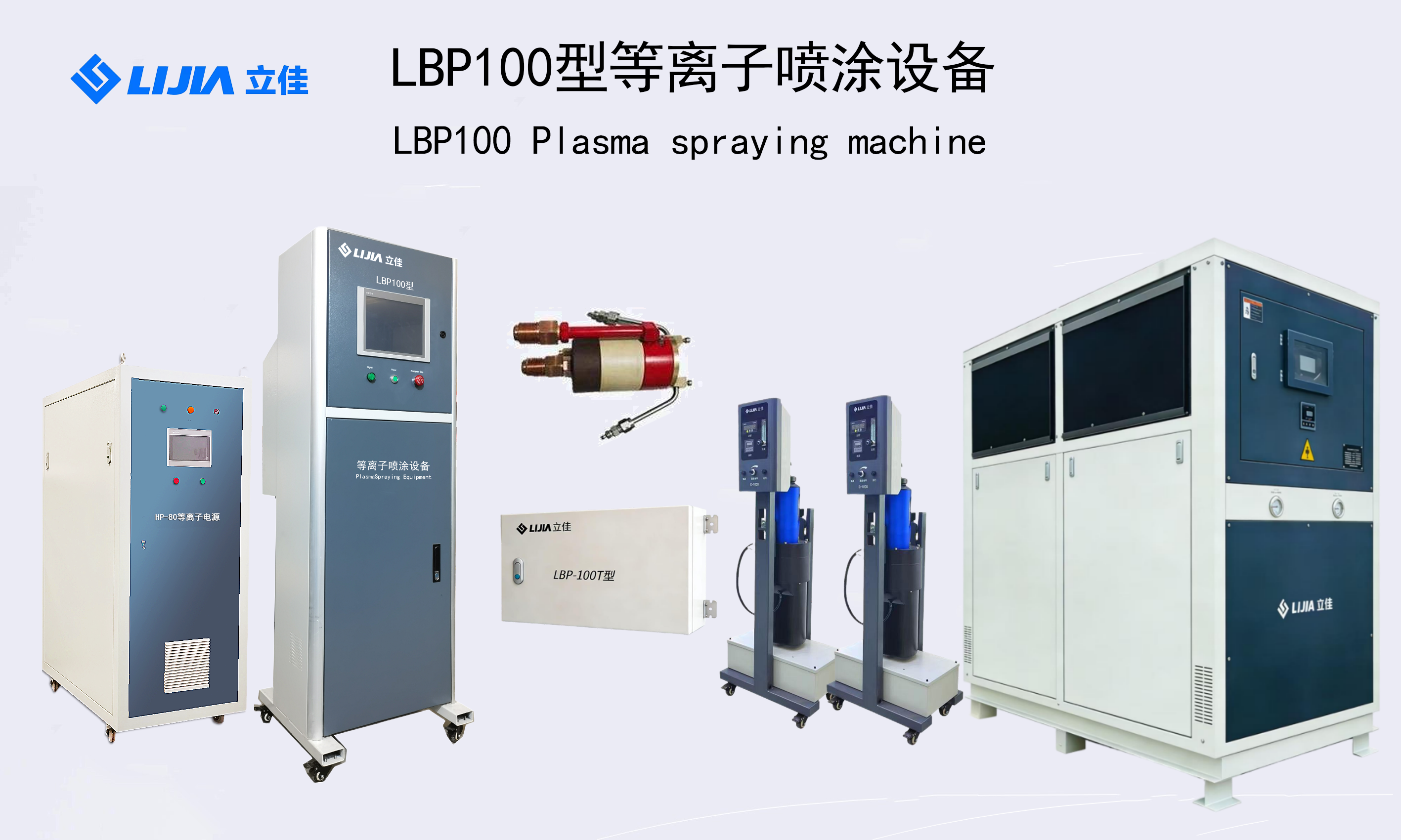

LBP100等离子喷涂设备

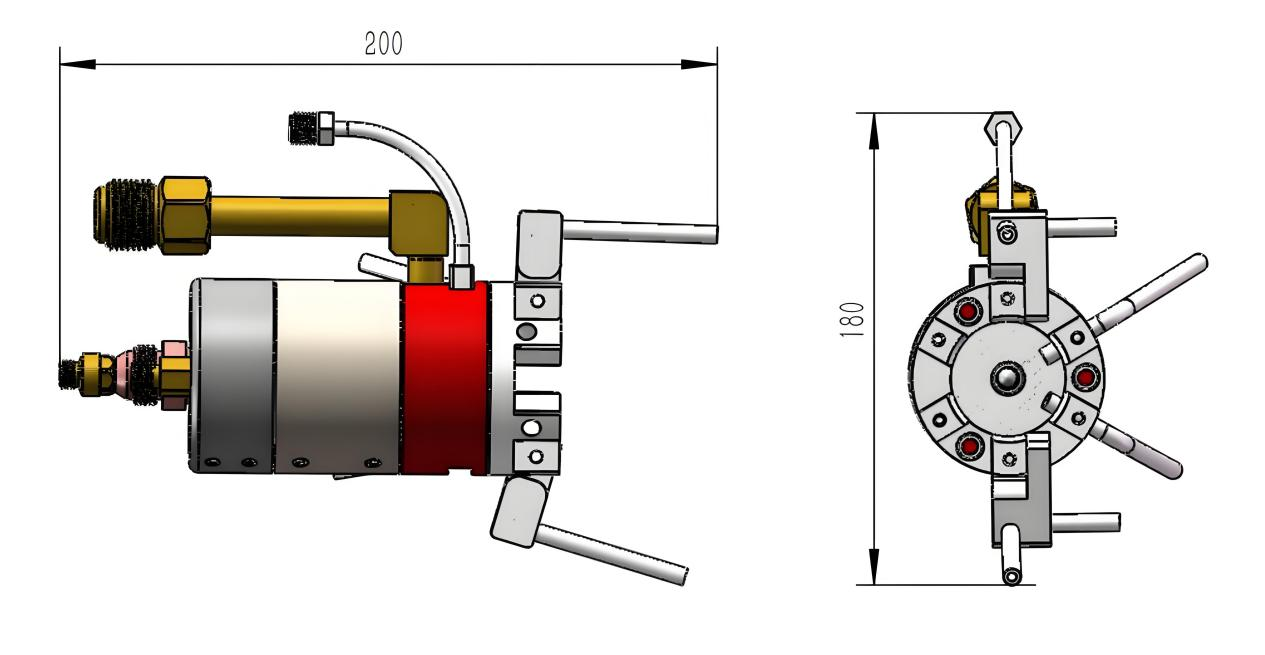

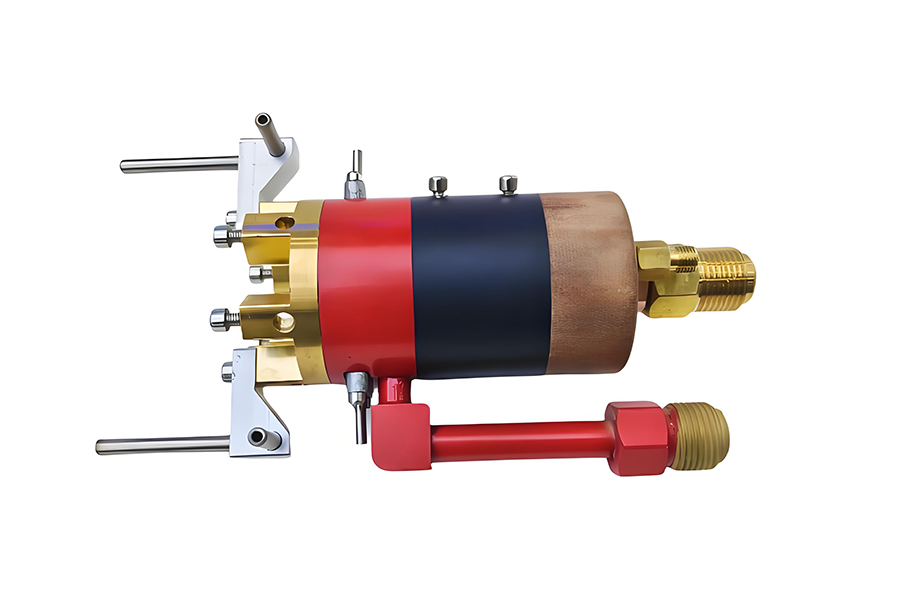

SG100S等离子喷枪

• 主气体为氩气，辅助气体为氢气或氮气。

• 该喷枪提供以下附件：喷嘴、送粉管和送粉架、水电缆、电极头、绝缘体、密封圈、其它工具等。该型喷枪用于生产热喷涂作业，可长时间连续工作。

项目	范围
工作电流	100～1000A
工作电压	Ar+H2    30～80V
最大稳定输出功率	≥50千瓦
火焰温度	4000-5000℃
火焰速度	180-380米/秒
送粉方式	内送粉、外送粉双模式
尺寸重量	130*180*200mm，2.3kg

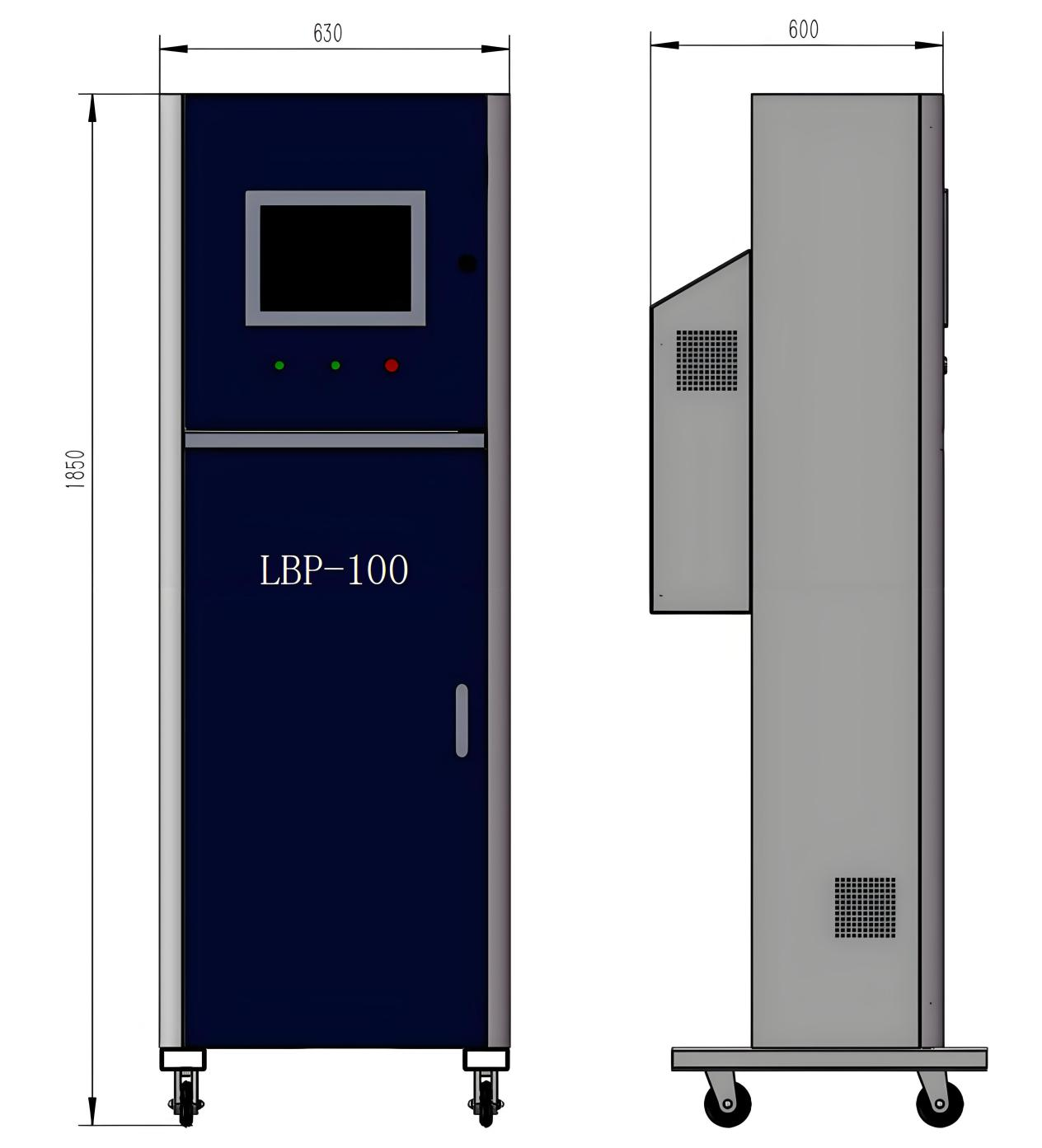

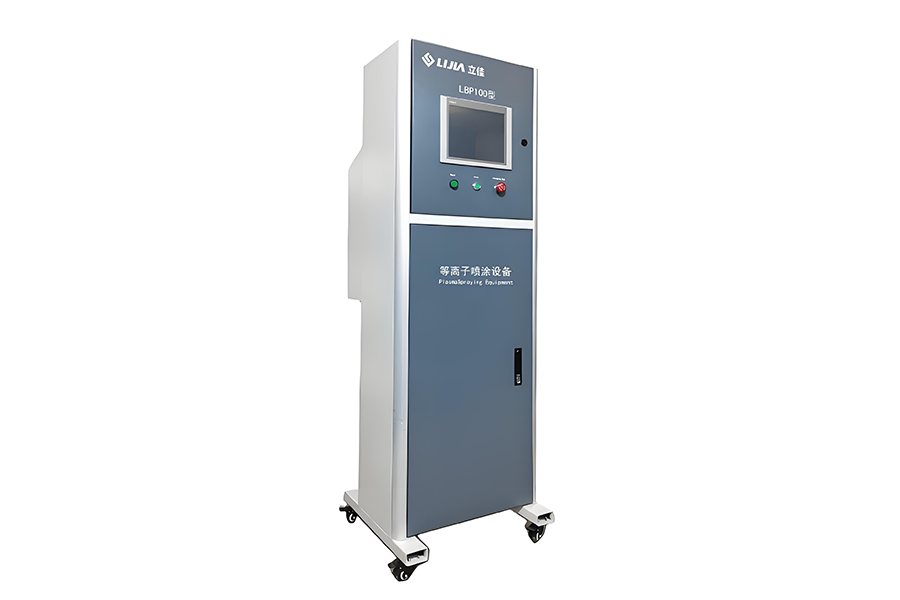

LBP100等离子喷涂主控柜

• 热喷涂过程在12.1英寸触摸彩色显示屏上进行编程和控制；

• 控制多达五种等离子喷枪SG100S、F4、F4、9M、2086、2700，支持多种喷涂工艺；

• 控制2路送粉，升级至8路送粉模式；

• 易燃易爆气体检测泄漏探头；

• 整个热喷涂过程连锁控制；

• 可存储5000个喷涂配方；

• 数据监控：实时监控所有喷涂参数，如氩、氮、氢等气体流量、压力、电流、功率、电压、冷却水流量、冷却水温度、载气流量、等离子功率、水压等；

• 可控制喷枪保持低功率点火状态，避免设备频繁点火；

• 防冻模式，在北方严寒地区，冬季开启防冻模式

• 喷枪配件使用更换周期提醒功能

• 信息中心：不间断显示系统状态和报警信息；

• 操作员级别密码保护：为了保证操作稳定，系统提供3个操作员级别，根据操作员级别分配操作权限；




项目	范围
输入电源	AC380V/3P/50Hz
输入功率	1千瓦
控制类型	PLC+触摸屏+质量流量控制器
主要气体种类及压力	氩气0.6Mpa
二次气体类型和压力	氢气0.7Mpa
当前波动	≤±1A
电压波动	≤±1V
氩气流量波动	≤±1L
氢气流量波动	≤±0.5L
尺寸重量	630*600*1850mm, 130kg

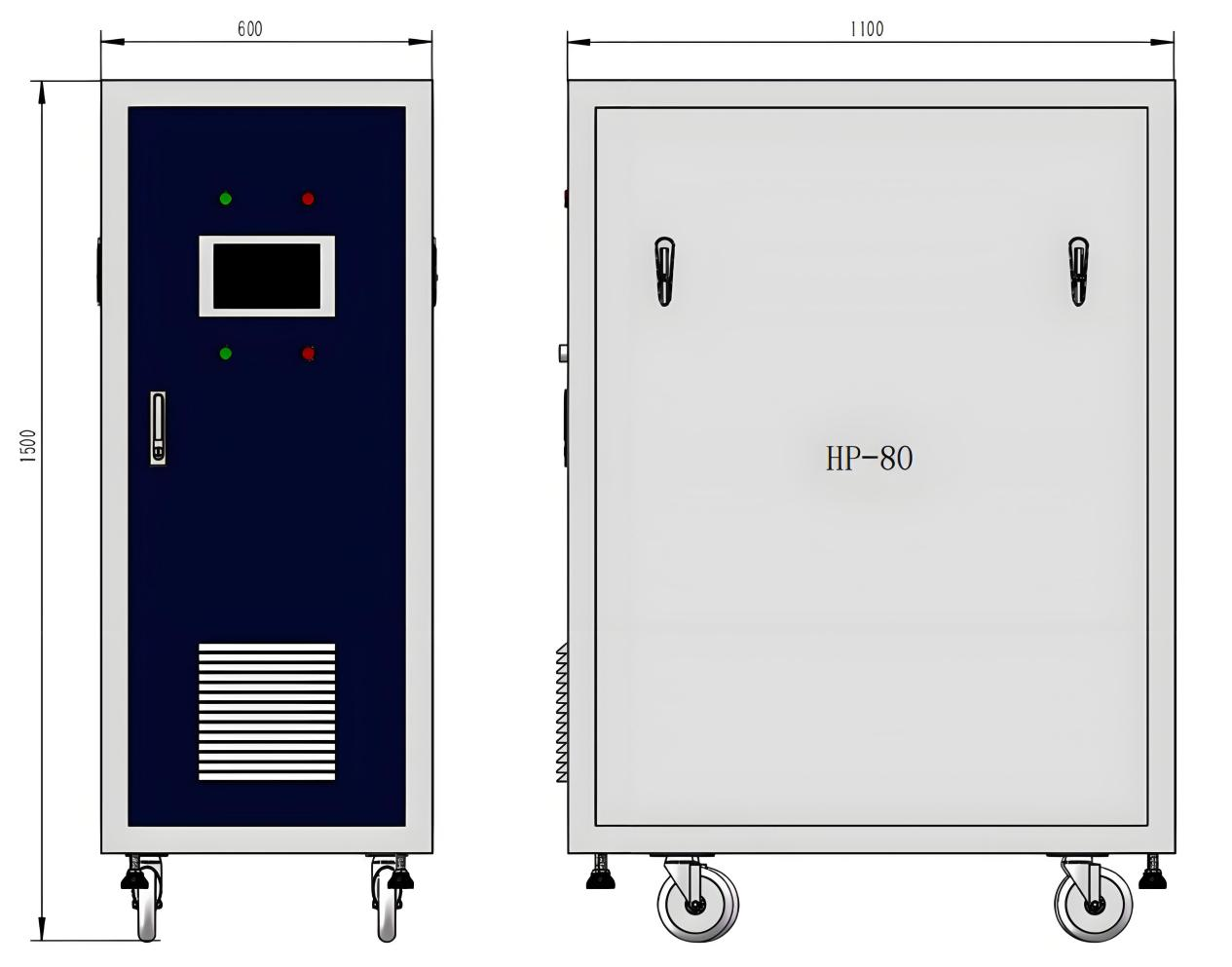

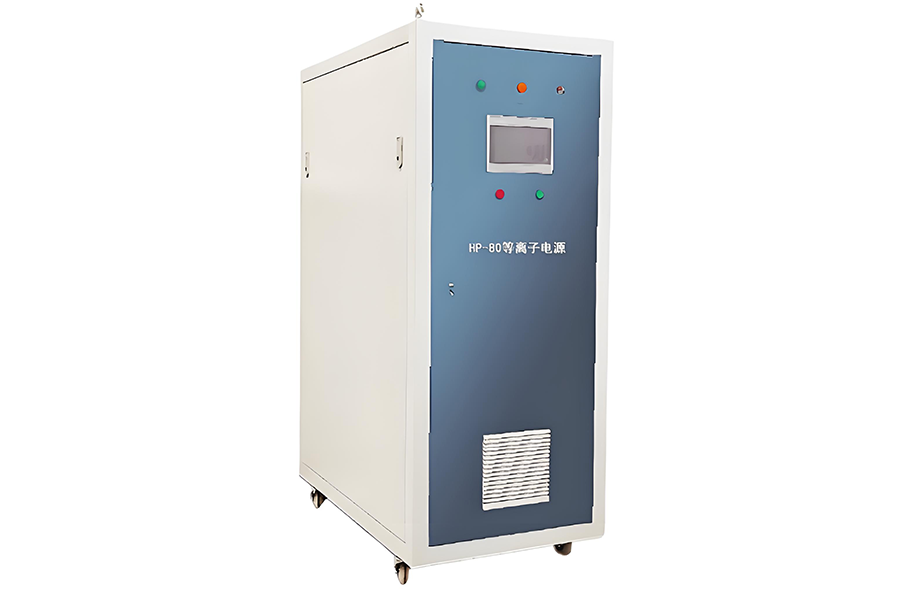

HP-80等离子电源

• 等离子喷涂主电源是新型恒流模式电源，采用80KW逆变电源进行控制，通讯采用光纤和PLC通讯，大大提高了电源的稳定性，控制电源电压波动正负1V，电流正负1A，是目前优良的等离子电源；

• 触摸屏显示，全数字化诊断和操作；

• 可实现相应的点火保护，在满足供电工作的基础上，可实现合理、快速的灭弧功能；

• 拥有完善的数据采集系统，实时监测电源电压、电流、冷却温度、压力、功率等，并及时反馈和分析数据，从而起到及时保护设备的作用；

项目	范围
输入电源	AC380/3P/50Hz±5%
额定输出功率	80千瓦
工作电流	100-1000A
工作电压	30-80V
电源特性	恒流源
电流精度	<1%
负载率	90%
尺寸重量	1100*600*1500mm, 240kg

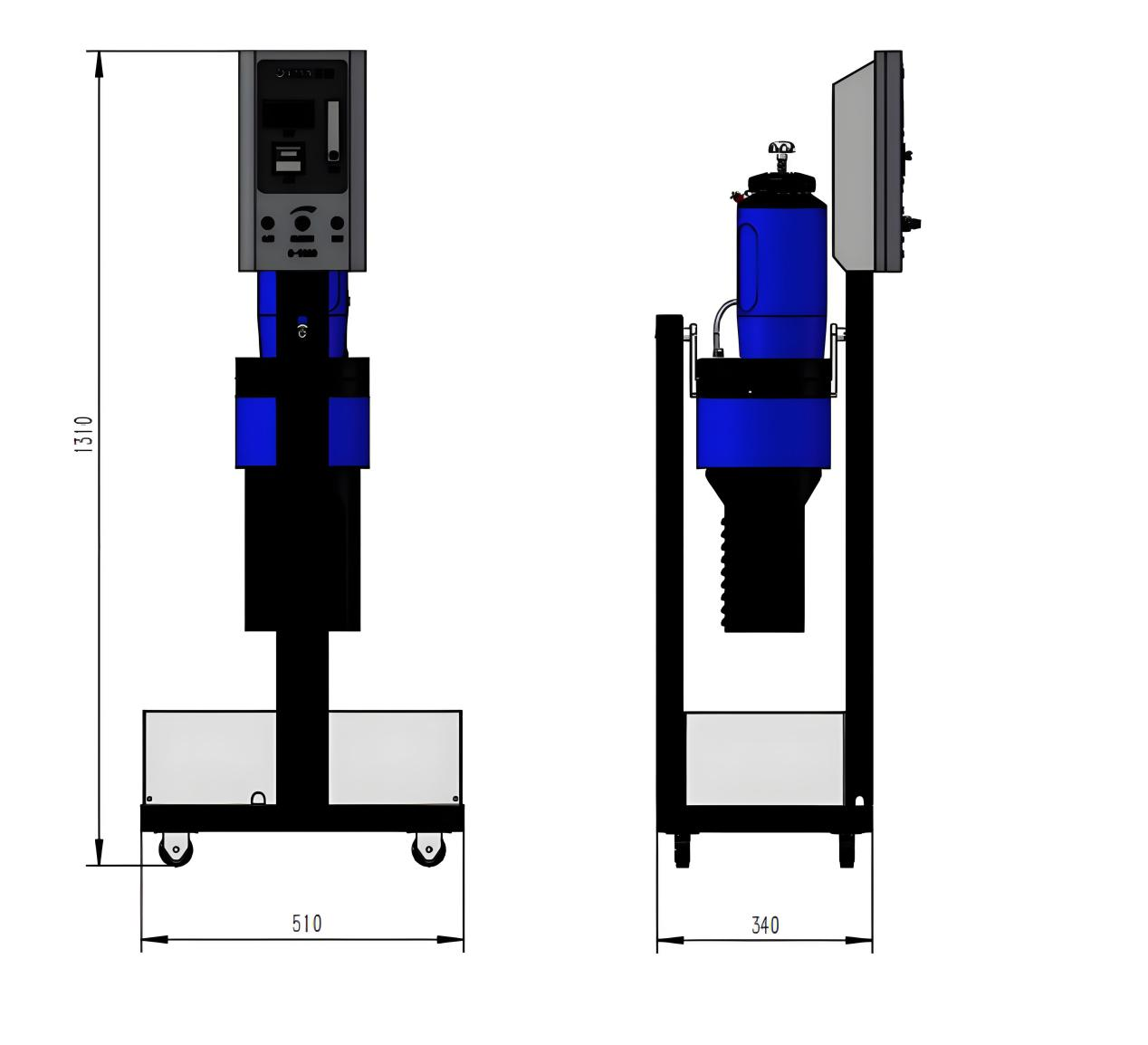

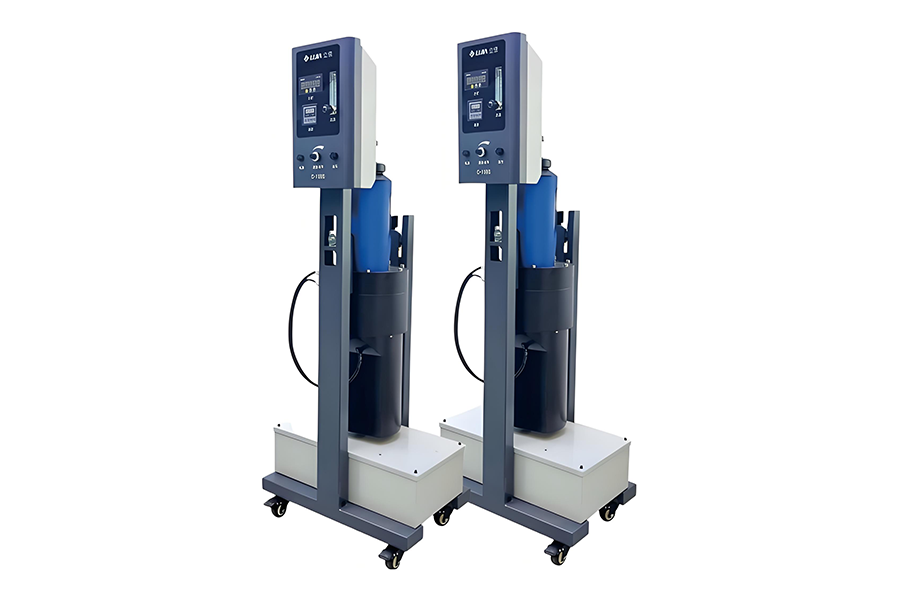

C-1000 送粉器（2台/套）

• 送粉器采用行星转盘输出的高精度送粉机构，出粉均匀。

• 采用小流量氮气或氩气作为送粉气体，粉末随着底部送粉盘的旋转到达出粉口，与送粉气体一起进入喷枪，比传统的中高压送粉器更加节省气体。

• 粉末粒径范围广。

• 采用新型倾斜结构，方便清理粉末，翻转桶体倒出粉末仅需3秒。

项目	范围
输入电源	AC220V/2P/50Hz
输入功率	0.2千瓦
送粉方式	行星转盘
粉末清洗法	桶身翻转式
粉缸方式	单管
自清洁功能	是的
储粉筒容积	2.5L
送粉气体	氮气或氩气
送粉压力	0.1-0.6Mpa
载气流量	0~15升/分钟
送粉速度	0~220克/分钟
送粉精度	±2%
粉末尺寸	5-150μm
尺寸重量	520*410*1260mm, 42kg/个

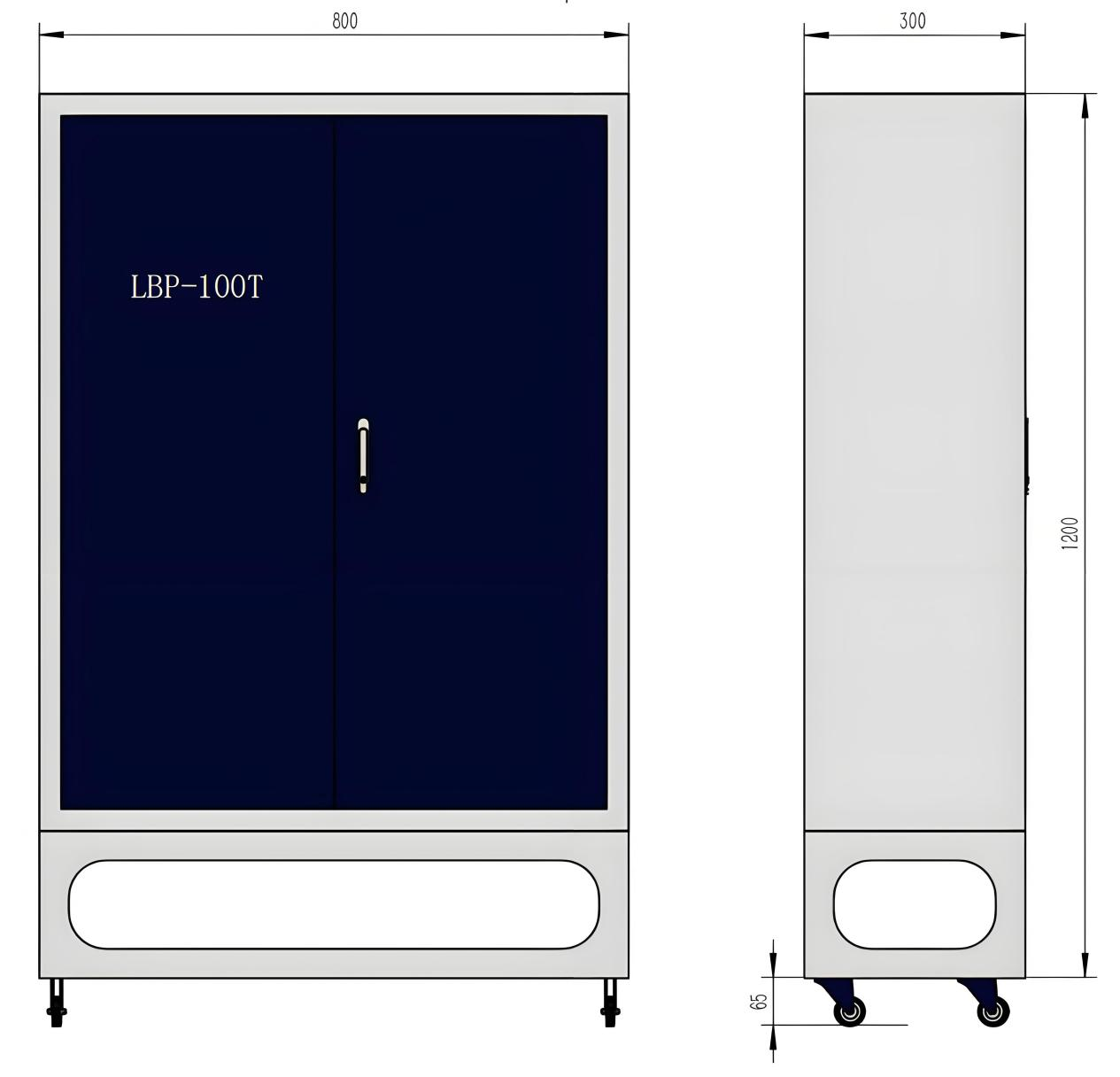

LBP100T 等离子集成转接柜

• 将等离子设备的水和电混合后送至喷枪，同时提供喷枪起弧时所需的高频脉冲电压，检测喷枪的回水温度和冷却水压力，轻便灵活，易于拖动。起弧性能好，减少喷嘴起弧时对喷嘴的瞬时电流冲击。

项目	范围
输入电源	AC380V/2P/50Hz
输入功率	0.5千瓦
控制方式	外部控制
输出高频电压	交流2500~3000
电源电流	100-1000A
最大入口压力	20巴
冷却水流量	0-40升/分钟
尺寸重量	800*300*1260mm, 65kg

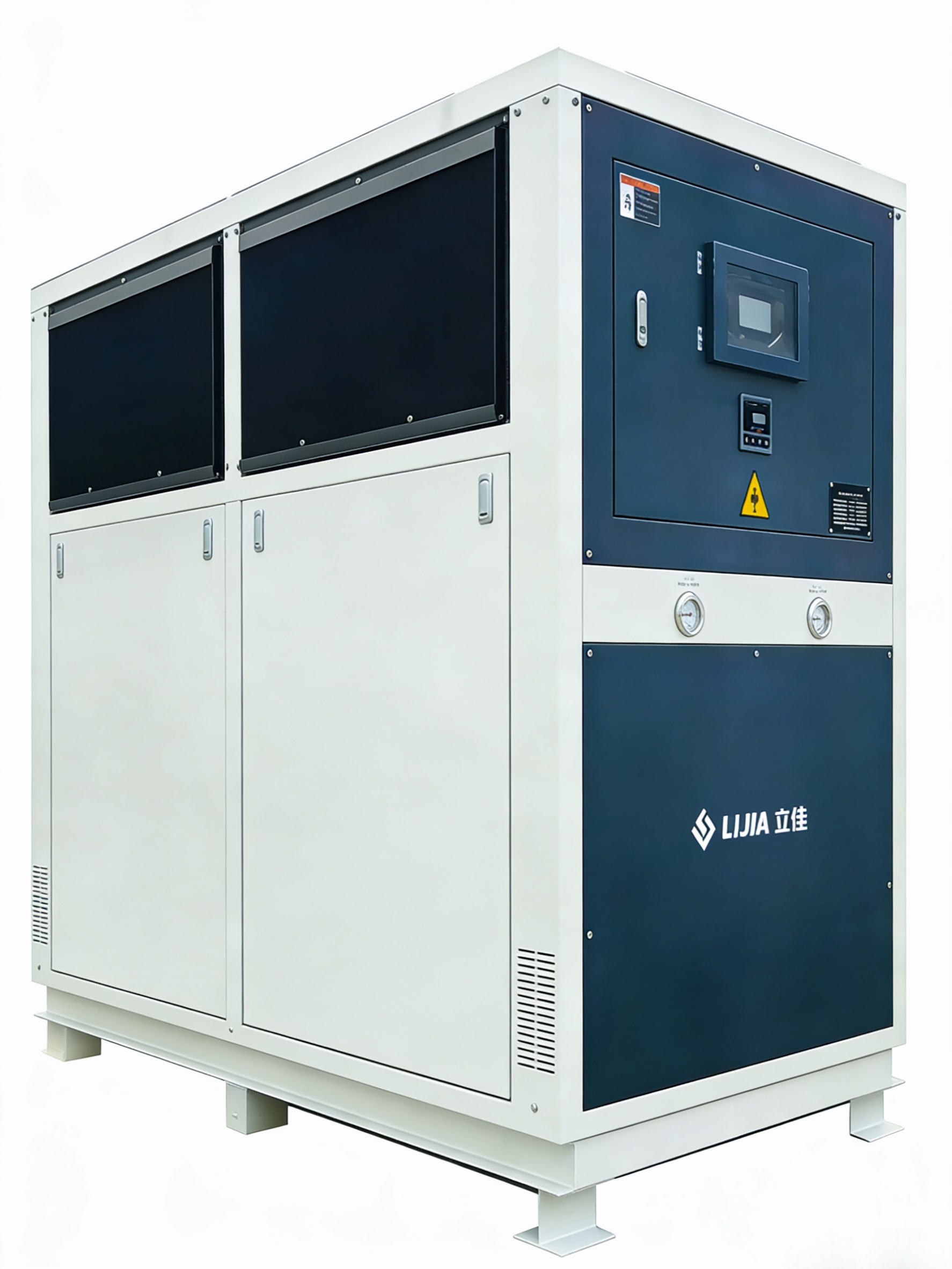

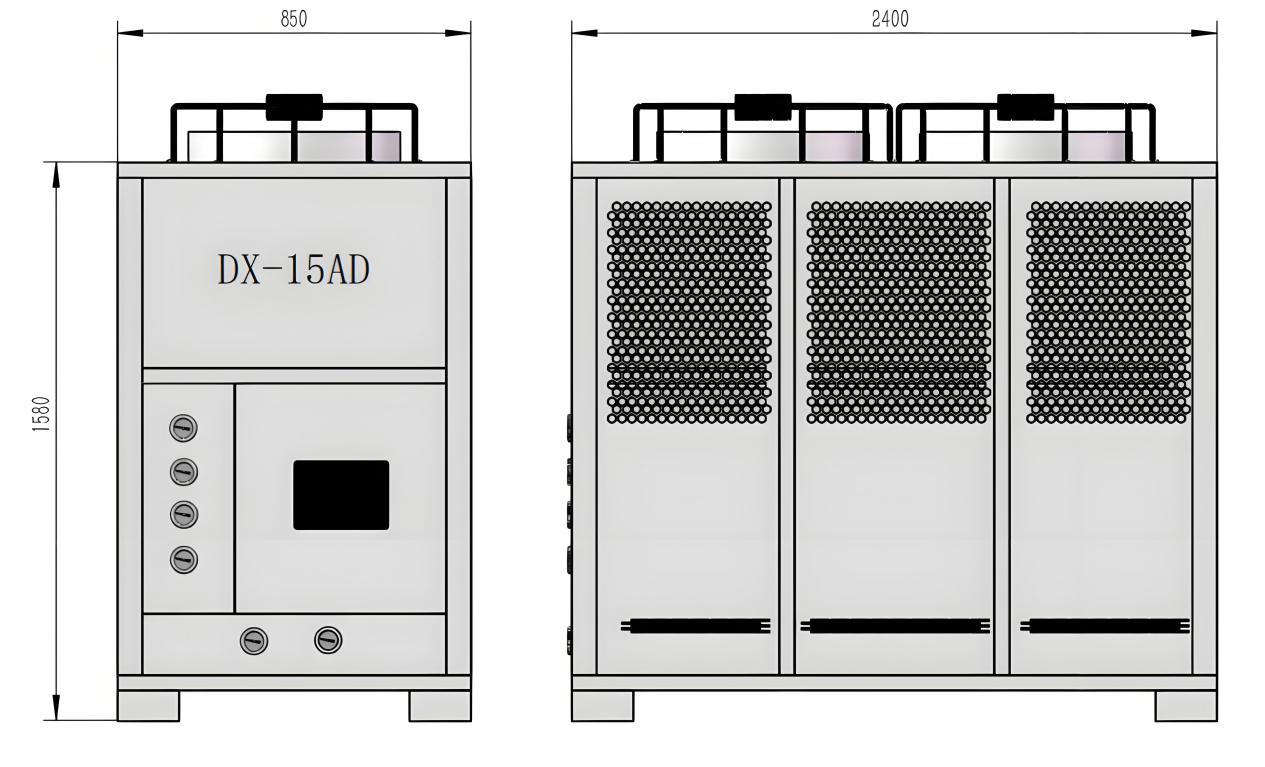

DX-15AD冷水机

• 该系统配备全密封涡旋压缩机，将电机和压缩室集成在一起，除去了轴封泄漏的风险。

• 其灵活的压缩机设计确保异常安静的运行。

• 一体化设计让用户只需连接电源和水管即可立即开始使用系统。

• 换热器采用进口换热铜管，传热性能优越。

• 系统采用数字温控仪，自动化程度高。

• 它自动监控出口或回水温度，通过控制器调整压缩机的运行以优化冷却能力，提升能源效率。

• 该装置包括各种故障指示器显示器，使用户可以轻松快速诊断任何问题。

• 设计用于 80,000 小时的免维护运行寿命。

• 维护成本低。

物品			型号/规格
			DX-15AD
标准制冷量	千卡/小时		39861
	千瓦		46.35
总输入功率	千瓦		17
粉末			3N-380V-50HZ
制冷剂	姓名		R22
	控制方式		膨胀阀
压缩机	类型		全封闭涡旋式
	效率	千瓦	5.5KW*2
冷凝器	类型		翅片类型
	冷却风量	立方米/小时	15000
蒸发器	类型		盘管蒸发器
	水箱容量（m³）		0.285
	冷冻水量	立方米/小时	7.98
	进出水管径		G1-1/2″
水泵	力量	千瓦	0.37
	头	m	20.5
	流量	立方米/小时	2
水泵	力量	千瓦	2.2
	头	m	100
	流量	立方米/小时	4
保护	压缩机过热保护、过流保护、高低压保护、超温保护、流量保护、相序/缺相保护、排气过热保护、防冻保护。
控温范围			可调范围为 5°C 至 25°C
机械尺寸	长（L）	毫米	2400
	宽（W）	毫米	850
	高（H）	毫米	1580
机械重量	千克		520
阐明：	1.出水温度最小可调节5度
	2、机组制冷侧介质必须是水；

应用领域

• 航天

用于叶片、涡轮盘、燃烧室等发动机部件，可制备热障、防磨、防氧化涂层。还可用于航天器结构部件表面保护和功能涂层的制备。

• 汽车

防磨涂层可喷涂在发动机缸体、活塞、阀门等部件上。还可用于制动系统、排气系统等部件的表面处理。

• 活力

用于火力发电、核电以及太阳能、燃料电池等新能源领域设备部件的表面保护和性能提升。

• 电子产品

可用于电子元件的散热和防腐，以及显示技术中导电和光学薄膜涂层的制备。

• 生物医学

用于人工关节、种植牙、起搏器等医学器械的表面处理，也可用作药品输送载体。

• 机械制造

可在切削工具、模具等部件表面制备具有防磨、抗高温、脱模等性能的涂层。

• 石油化工

用于管道、反应釜、阀门、泵体等设备的内表面防护。

• 纺织机械

可在罗拉、导纱器、热辊、烘缸等部件表面喷涂具有防磨、减摩、防粘等性能的涂层。

• 钢铁冶金

应用于连铸结晶器、轧辊等部件的表面保护和性能改良。

产品操作指南

1. 点火控制。按启动后，系统将根据预先设定的工艺参数自动调节电流、电压、主气、副气。稳定运行至用户所需参数。

2. 停机控制。按停止，系统将自动关闭。

3. 系统净化。按净化，打开主气电磁阀，对喷枪进行净化。

4. 高频测试。按下高频，启动高频发生器，检查喷枪内是否有高频火花，若无则及时解决。

5. 电弧电流调节。以获得不同工艺的电流。

6. 运行和待机控制，按下启动，系统将自动调整到预设的待机参数。

按向下键为待机操作，反之亦然。

问：你们的等离子喷涂设备兼容哪些喷涂材料？

答：我们的等离子喷涂设备可适应多种常见喷涂材料，如陶瓷粉末（包括氧化铝、氧化锆等）、金属粉末（如镍基、钴基合金粉末）。此外，我们还提供定制服务。

问：设备的操作难度如何？是否需要对专业技术人员进行长期操作培训？

答：该设备采用直观简洁的人机交互界面，操作流程清晰明了。我们将提供详细的操作手册、视频教程，并安排专业工程师进行线上或线下培训和指导。如果后续出现问题，我们的售后团队也会随时响应，提供技术支持。

问：设备的维护复杂吗？维护费用高吗？

答：设备的维护比较简单、容易。整体维护成本低，同时我们还为您提供维护计划，帮助您轻松管理您的设备维护，延长您设备的使用寿命。

问: 你们的设备符合哪些质量标准？有什么认证吗？

答: 我们的等离子喷涂设备严格按照 ISO 9001 质量管理体系标准制造，确保每一步的质量控制可靠。同时产品获得CE认证等证书，符合主流国家市场的准入要求，您可以放心购买，产品质量能够得到有力保障。

问: 你们提供定制配置选项吗？

A: 当然，我们会根据您的具体需求、您需要的粉末材料、以及要涂覆的工件，为您制定适合您的解决方案。

问: 产品的整体保修期是多少？

答：自发货之日起 12 个月
