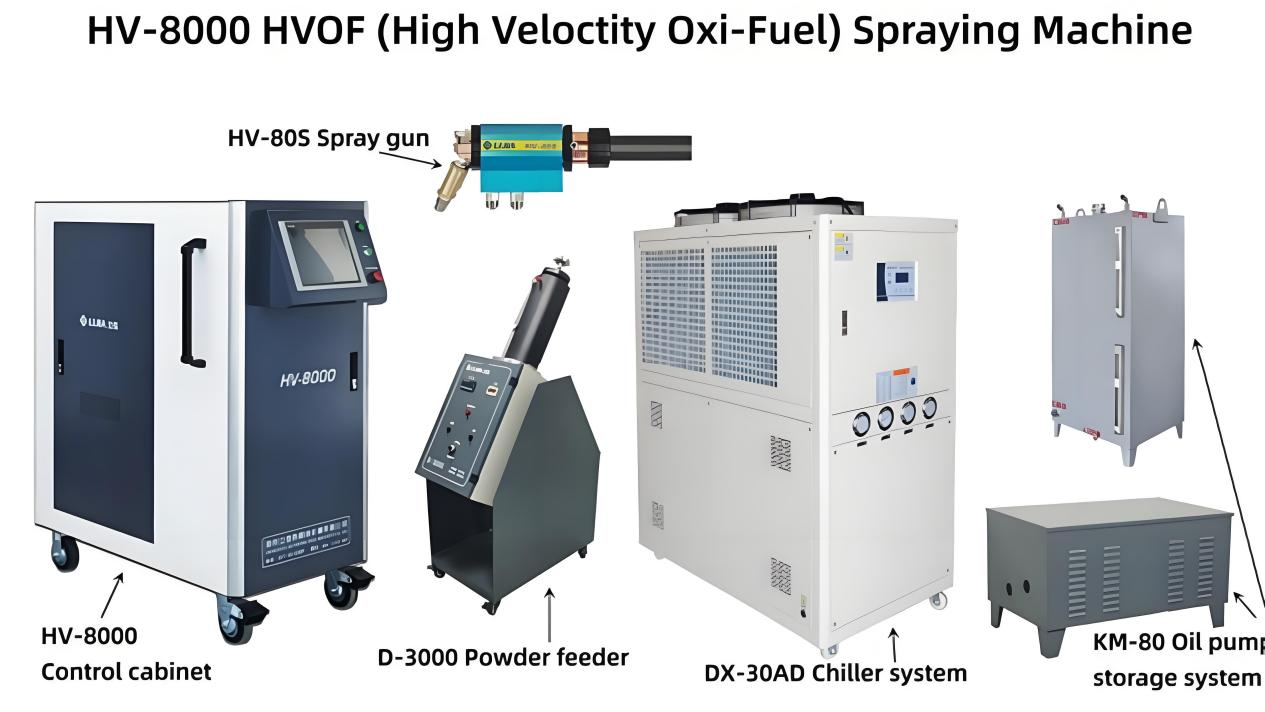

HV-8000超音速火焰喷涂设备

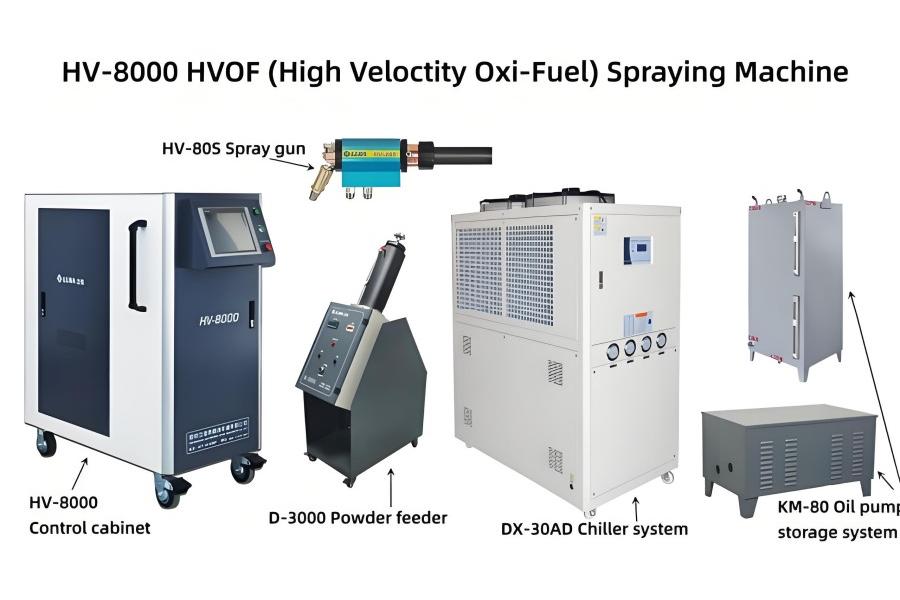

HV-8000超音速火焰喷涂系统由主控柜、喷枪、送粉机、冷水机、油泵系统组成。作为一种创新的超音速氧气喷涂系统，它在热喷涂领域展现了出色的性能。该系统以航空级煤油为燃料，凭借其高热值和强燃烧稳定性，在海内外热喷涂设备市场中脱颖而出，成为性能突出的煤油燃料设备，深受广大客户的青睐。 HV-8000自上市以来，以其一贯的优异性能赢得了客户的广泛好评和一致认可，并在国内外热喷涂行业迅速推广应用。

从工作原理方面分析，HV-8000系统的操作十分复杂。氧化剂氧气在雾化喷嘴的作用下，通过精细雾化与煤油充分混合，形成均匀的可燃气体混合物，以较高精度的方式引入燃烧室。随后点火系统启动，瞬间点燃气体混合物，引发剧烈燃烧反应，产生高温高压气体。在拉瓦尔喷嘴特定结构的引导下，这种气体进一步实现能量集中和速度增加，最终形成高速高冲量的超音速火焰射流。同时，供粉系统紧密配合工作。依靠低压区送粉技术，将粉末材料可靠、稳定地送入火焰射流的核心区域。在超音速火焰射流的夹带下，粉末经历快速加热和强大的加速过程。它以高动能冲击工件表面，凭借其良好的熔化和附着性能，构造出结构致密、性能良好的涂层，为工件提供长期保护和功能增强。

在人机交互设计方面，HV-8000设备展现出高水平的用户友好性。设备面板摒弃了传统复杂的按键布局，全面采用前沿的触摸屏操作方式。界面集成了8个成熟稳定的功能模块，涵盖了从基本喷涂参数设置、工艺流程控制等常用操作到实时信息动态显示和智能故障报警提示的各环节功能。操作逻辑与用户习惯高度一致。无论是热喷涂领域经验丰富的专业技术人员还是初学者都可以快速掌握并轻松操作设备。而且，在长期运行过程中，设备始终保持稳定可靠的质量性能，保证热喷涂作业的顺畅、稳定。

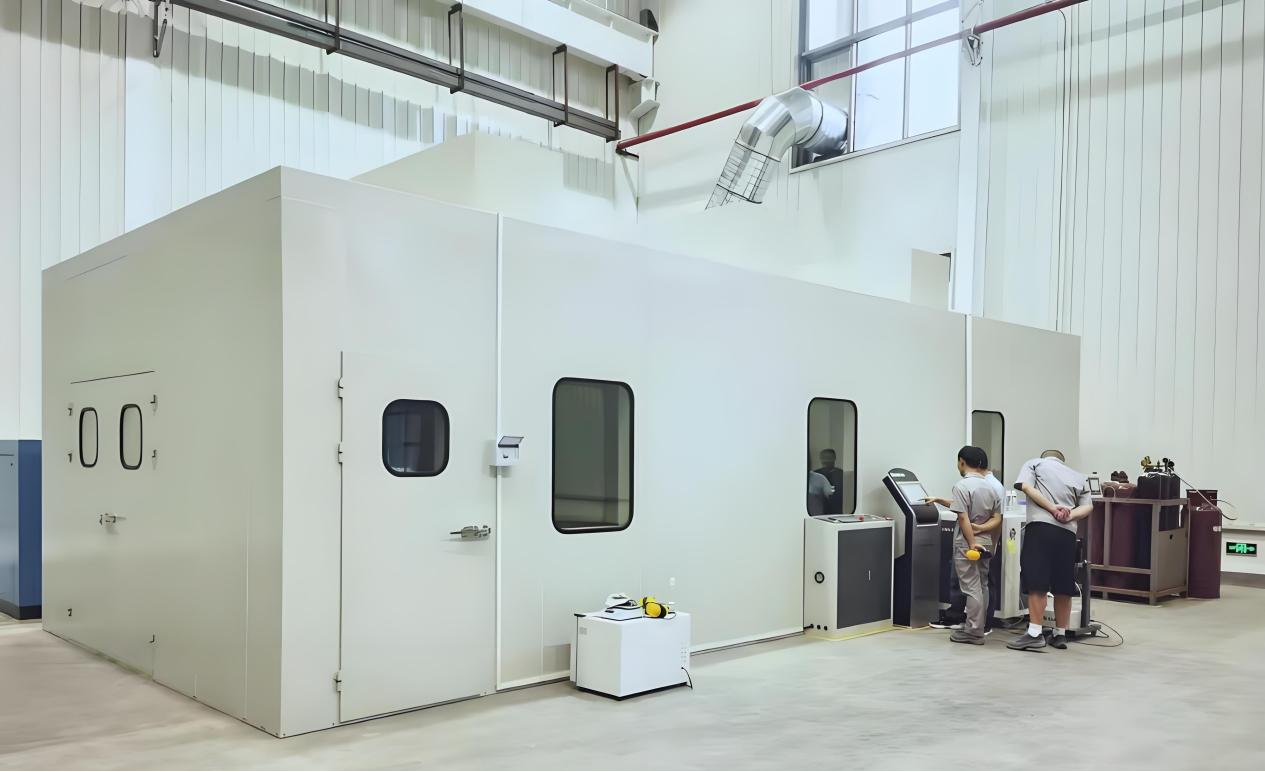

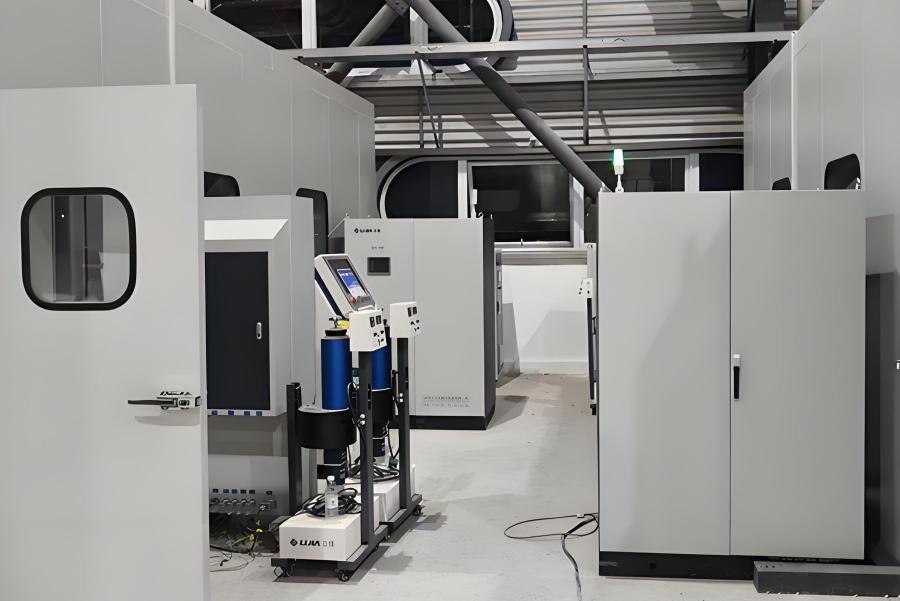

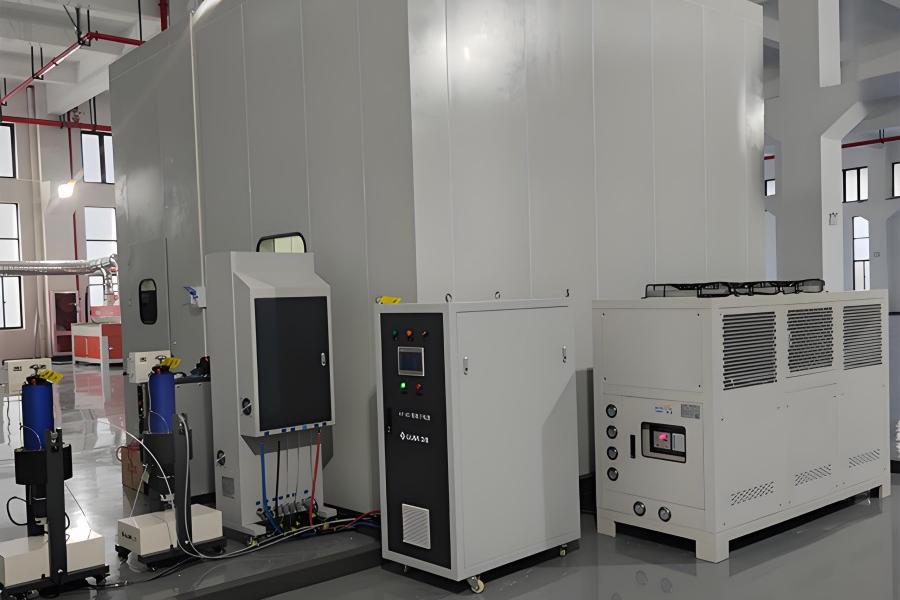

隔音喷涂房

噪音控制

设置喷漆隔音室。根据声学原理，将喷涂时产生的噪音控制在室内，防止室外作业人员受到噪音污染，损害神经系统。隔音房由四根角钢立柱、墙板、顶板、上下凹槽、角包边、缝隙配套密封组件组成，既保证了房间的隔音效果和整体刚性，又特别注重外观和周到的细节处理。每一个完成的项目都得到了国内外用户的一致好评和好评。

隔音板

面板组结构如下：外壁采用2.0mm厚白色喷涂钢板，填充阻尼层、石棉板、双层100Kg/m3高溶重吸音棉、防潮防尘吸音膜，内壁采用金属多孔吸音板（冲孔率25%）。隔音板由锯齿形排列的焊接钢框架支撑，然后压制成型。隔音面板内外光滑、防刮花，表面光亮美观。

隔音板标准W为970mm，厚度为210mm，L可根据房间所需H确定。隔声板经过噪声测试（测试样品上未放置石膏板），125-4000Hz频率范围内空气隔声量为42dB（A）。目前添加PDF玻纤板的隔音板在实际应用中具有较大的隔音能力。隔音板采用加厚钢板组装而成，缝隙处用胶水填充，防止声音外泄；

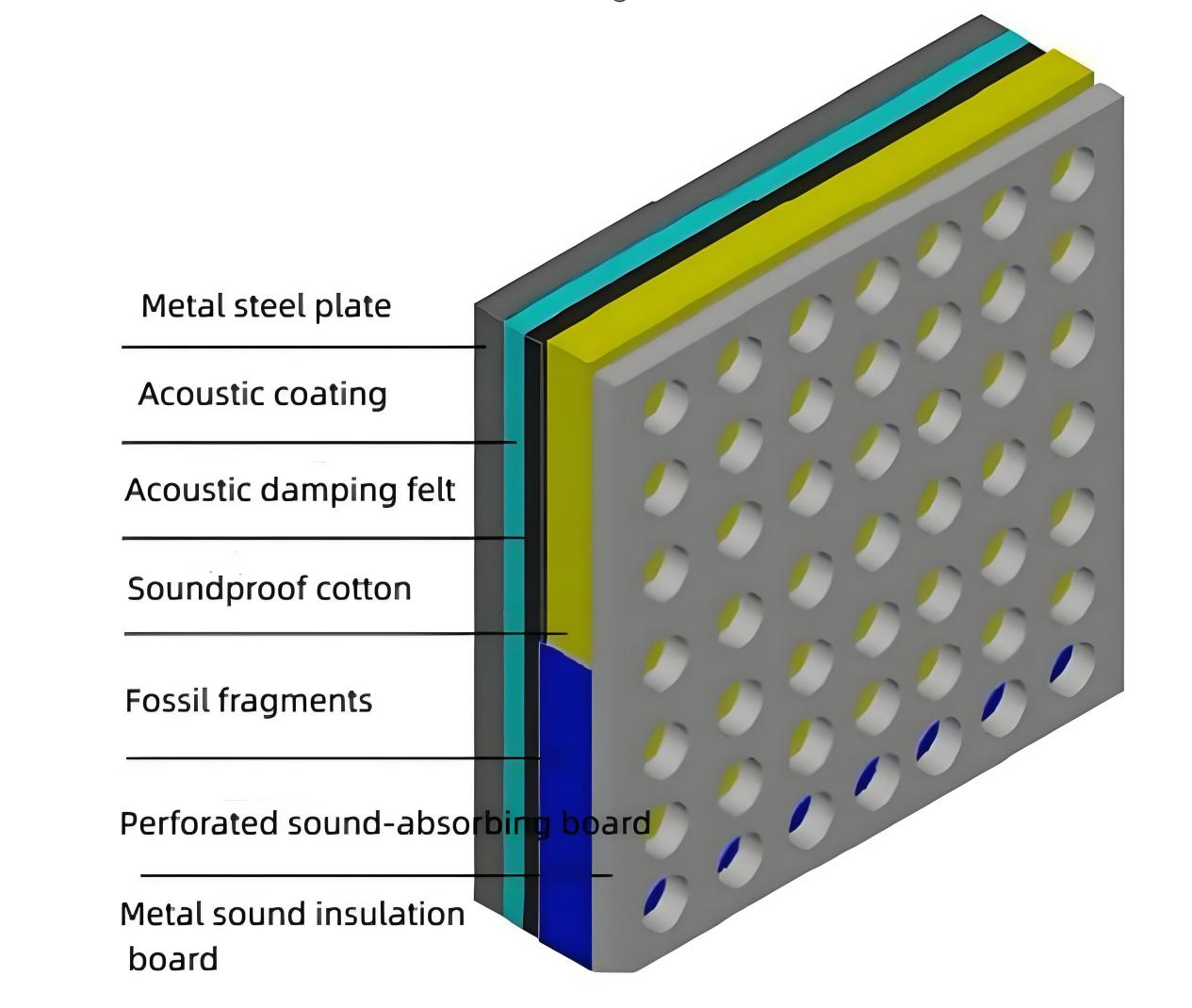

多层隔音板结构

隔音门

我们将工件进出的隔音门设计为阶梯式密封结构，通过阶梯式结构实现降噪。同时，门上采用密封条进行密封。当门打开和关闭时，密封条起到密封作用，减少声音泄漏。

隔音窗

隔音墙板和门上安装有观察窗，采用透明钢化玻璃。隔音板上观察窗的数量由业主指定。 进、排气消声器

为满足室内除尘和通风的需要，喷漆房设有进、排气消声器，保持室内负压平衡。当气流通过消声器时，室内噪声被消声器吸收。防止噪音通过进风口向外传播。

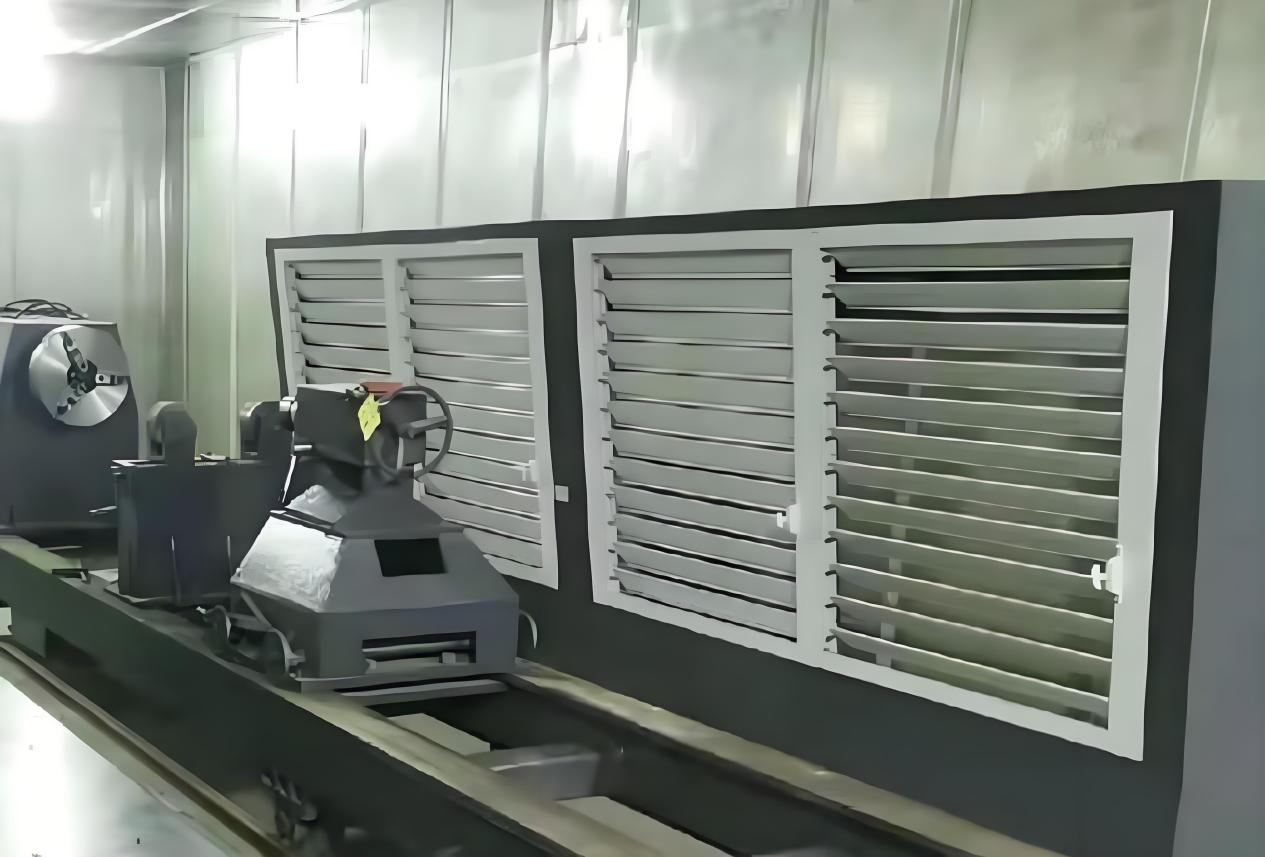

可调吸力盒

房间内安装有吸风箱，可以调节风量和区域风向。吸水箱的L为2m，分为两个区域。左右两侧可调节百叶窗，进行风量、风速的调节。

可调吸力盒

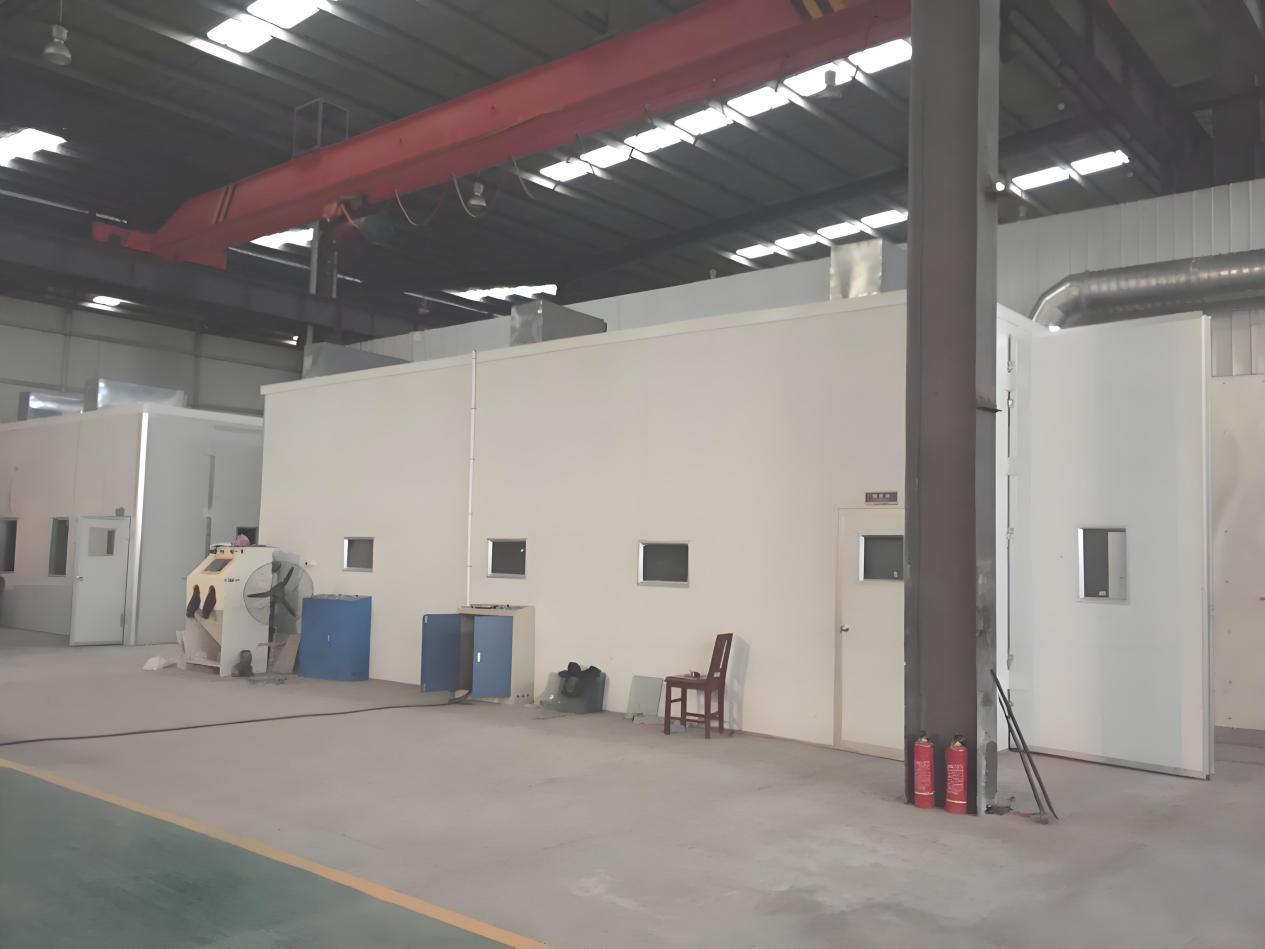

喷砂房

用于隔离工件喷砂作业时产生的噪音和粉尘。具有：美观大气的净化板立面、钢结构加强结构、防磨橡胶衬板、观察窗、双开门、单开工作门、防尘照明、吸尘口、新风进气口。

喷砂系统

转盘

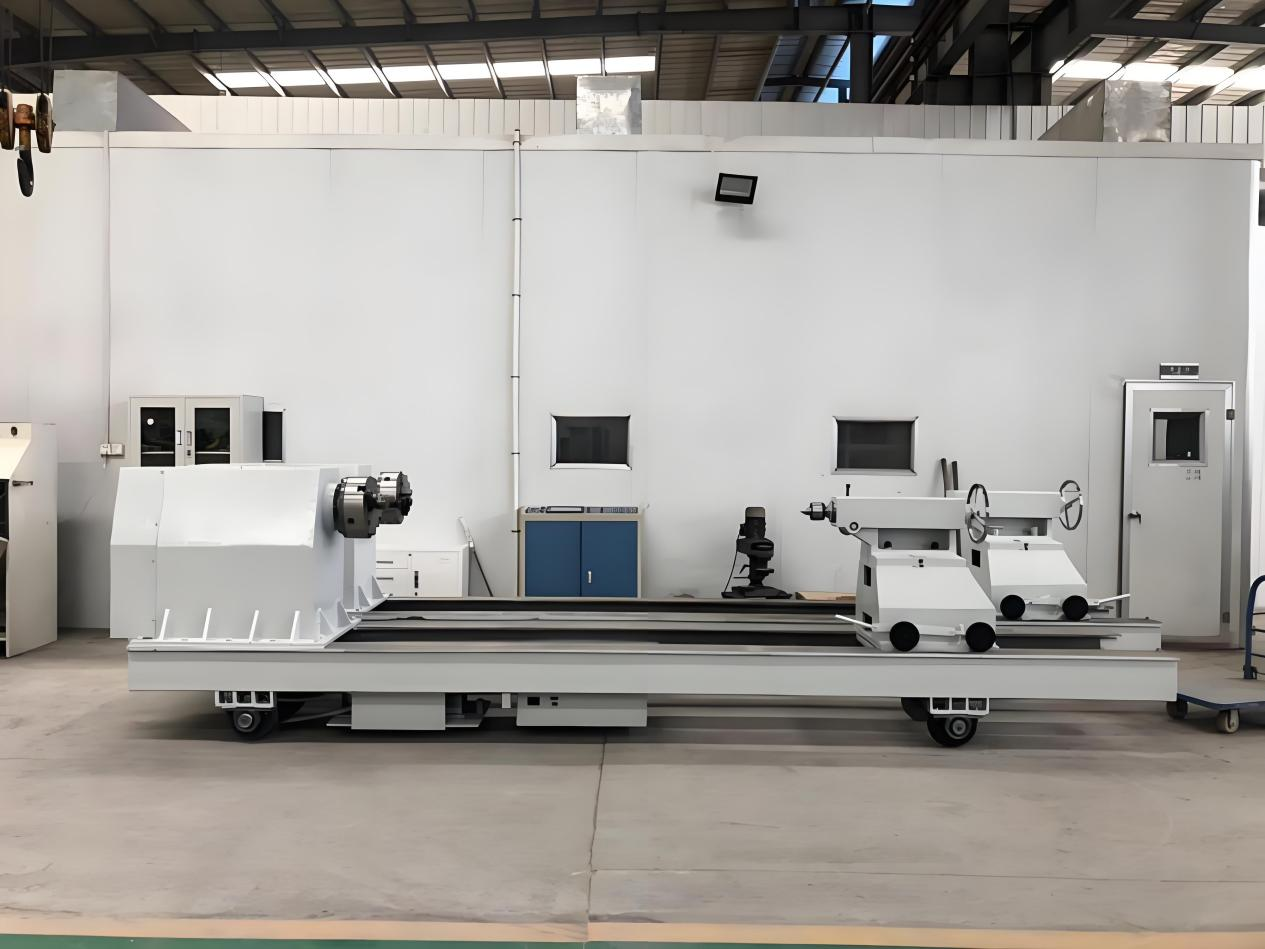

郑州立佳ZC系列卧式转台是专为热喷涂轴类、滚轮、球阀类零件设计制造的特定设备，外形像车床，其功能主要是在喷涂过程中对零件进行横向加载和旋转，故称为“卧式转台”。该系列产品根据夹持工件的不同载荷进行定制，合理设计水平转台的机械结构，不但阻挡了灰尘对传动部分的影响，而且由于采用高性能材料和部件装配，保证了设备的稳定运行。

图--卧式转盘（带电池自动行走功能）

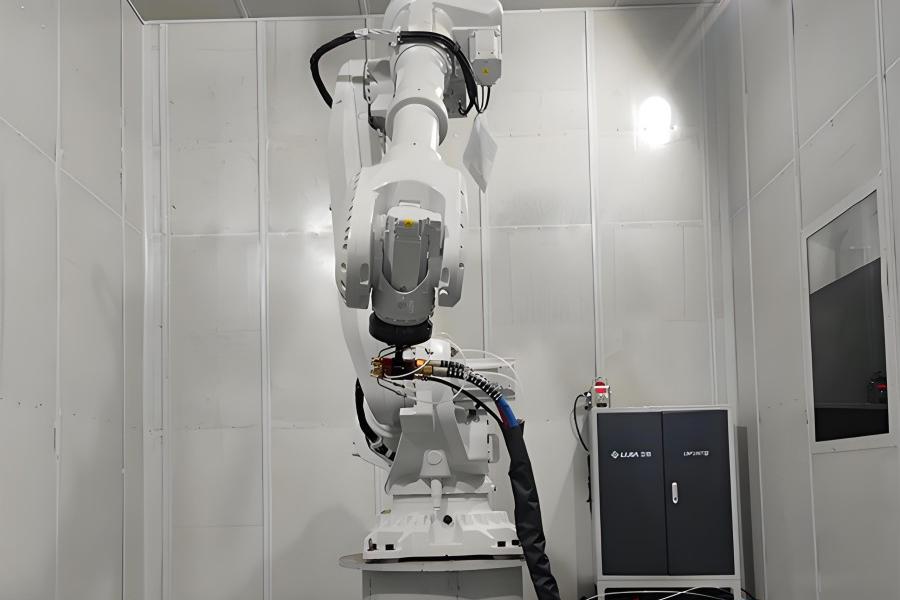

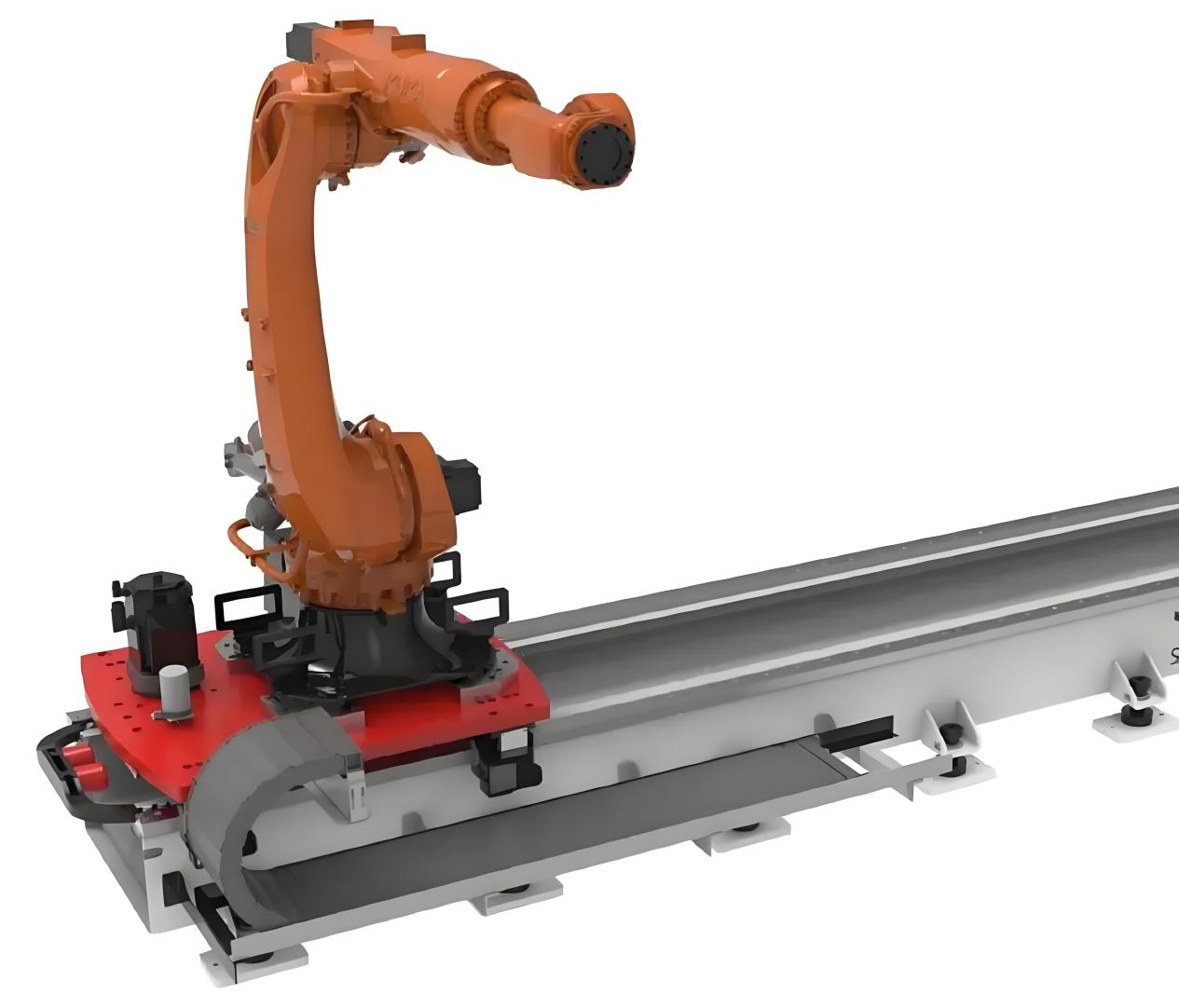

6+1轴机械手轴   （2套）

六轴机械手的特点：

1、高强度手臂和六轴伺服技术，有效提高各轴速度和加减速性能。

2、腕轴设计了独立的驱动机构，实现了内置线缆的精致紧凑的机械臂。可以有效实现机器人在狭窄空间、高密度环境下的作业。

3.前悬臂实现卓越的线缆整合能力，保持手部线缆路径顺畅，更方便维护。手动电缆插入件也可作为选件提供。

4.机械手前端进行了改造，增加了枪架，可快速添加喷枪。

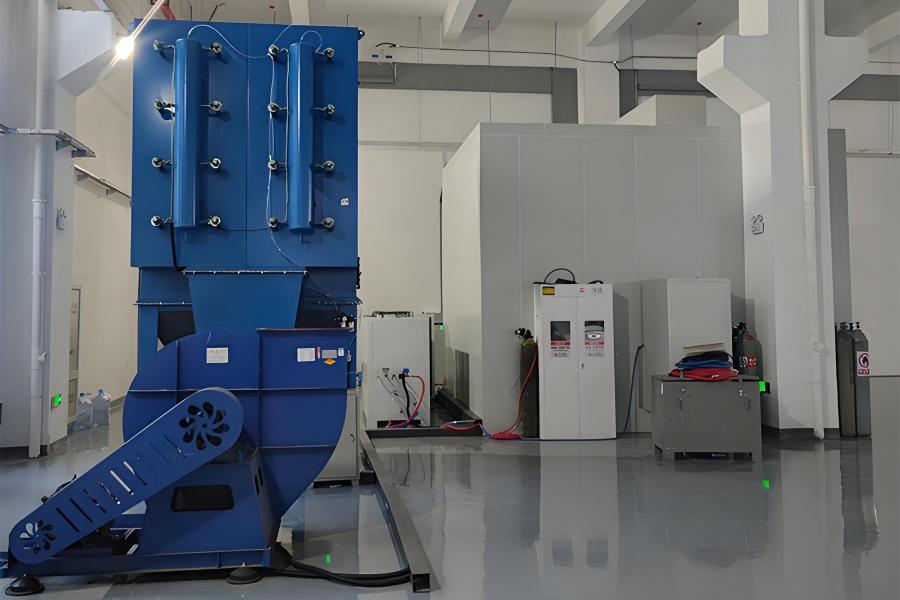

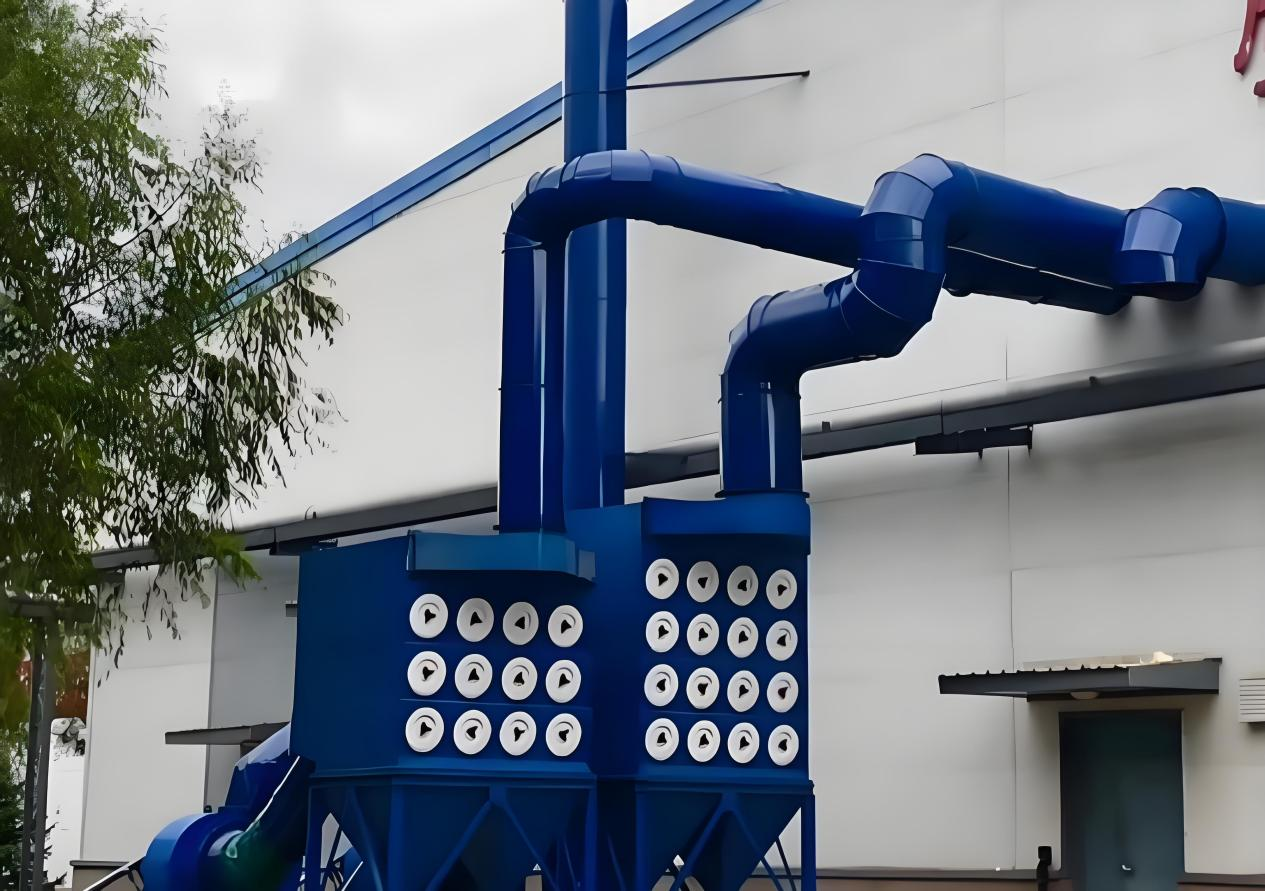

脉冲通风除尘系统

为了使喷涂室内的游离粉尘能够被捕获和净化，喷涂热量迅速散发，喷涂室内设置了通风除尘系统。

脉冲除尘系统

空压机系统配置：

不。	姓名	规格型号	单元	数量
1	空气压缩机	BK37	件	1
2	储气罐	碳-1/0.8	件	1
3	冷干机	定制	件	1
4	第三级过滤器	CTA 3 级	件	3
5	减压阀	定制	件	1
6	空压机气路	定制	放	1

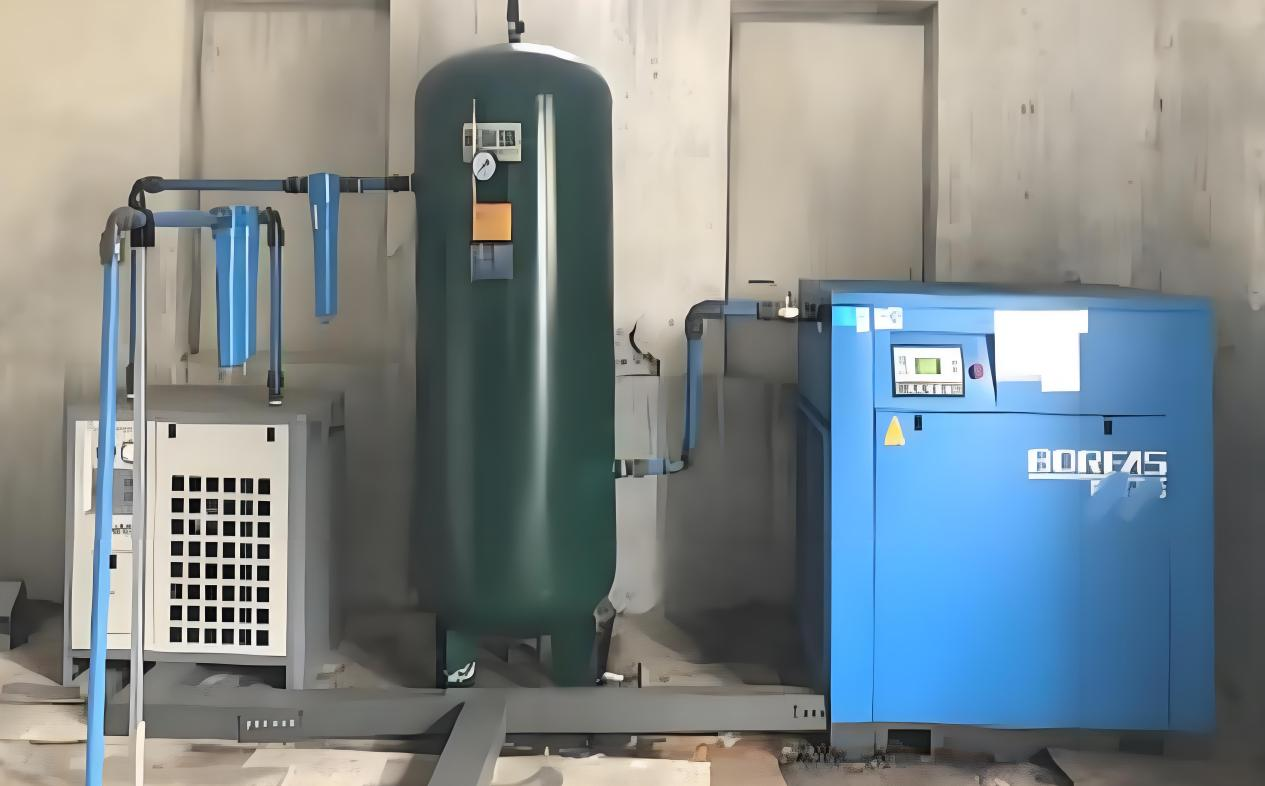

空气压缩机

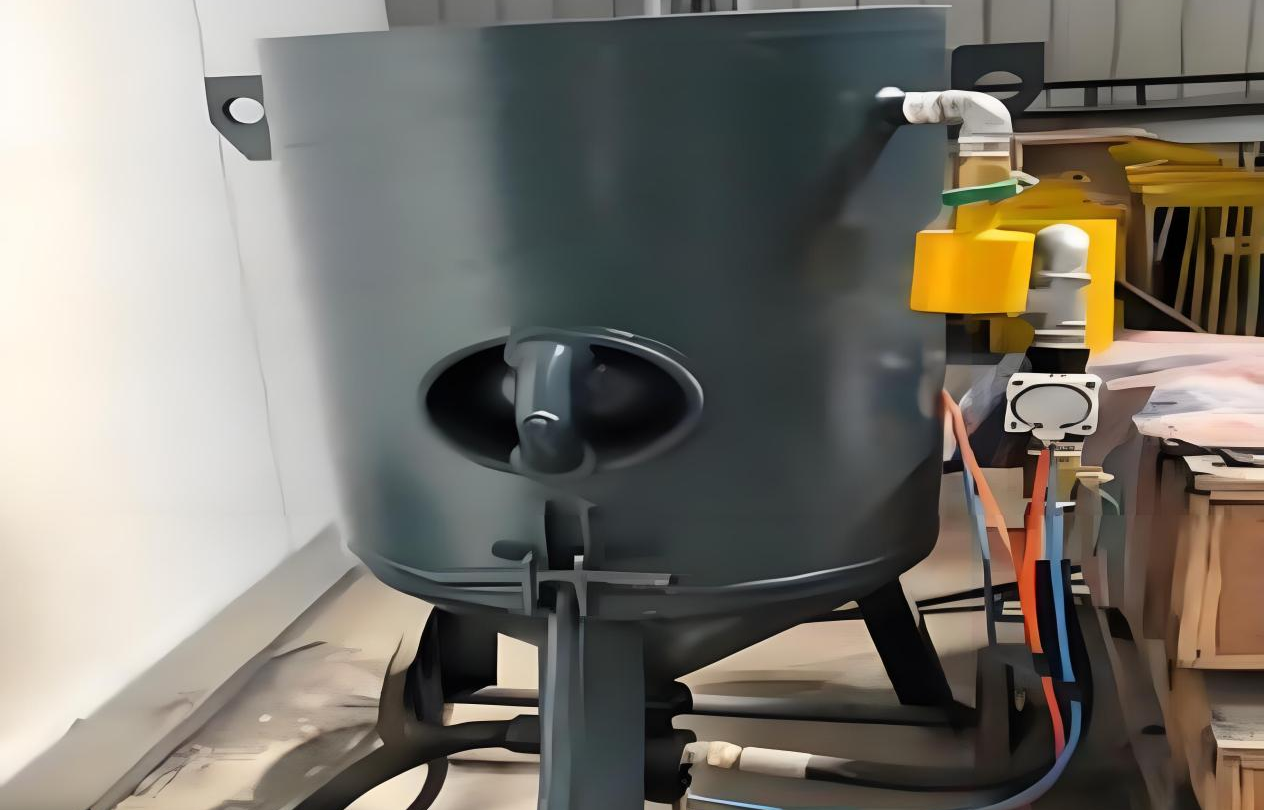

S型喷砂机

喷砂机主机是喷砂系统的核心单元，主机的性能直接影响喷砂系统能否正常、高效地进行喷砂作业。该喷砂系统采用高效大容量喷砂机作为系统主机，喷砂机为保压工作原理，配有控砂阀和高速喷枪进行喷砂作业。

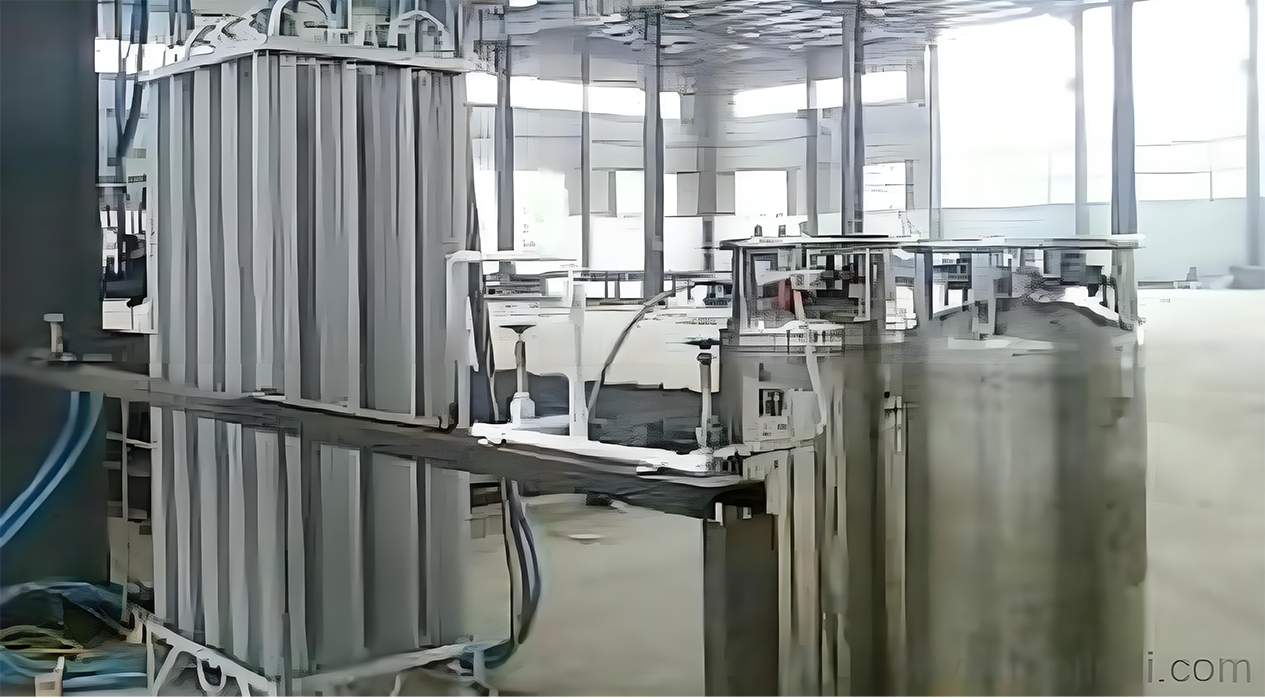

供气系统

系统为设备提供氧气和氮气，设备经过气密性测试，安全可靠。

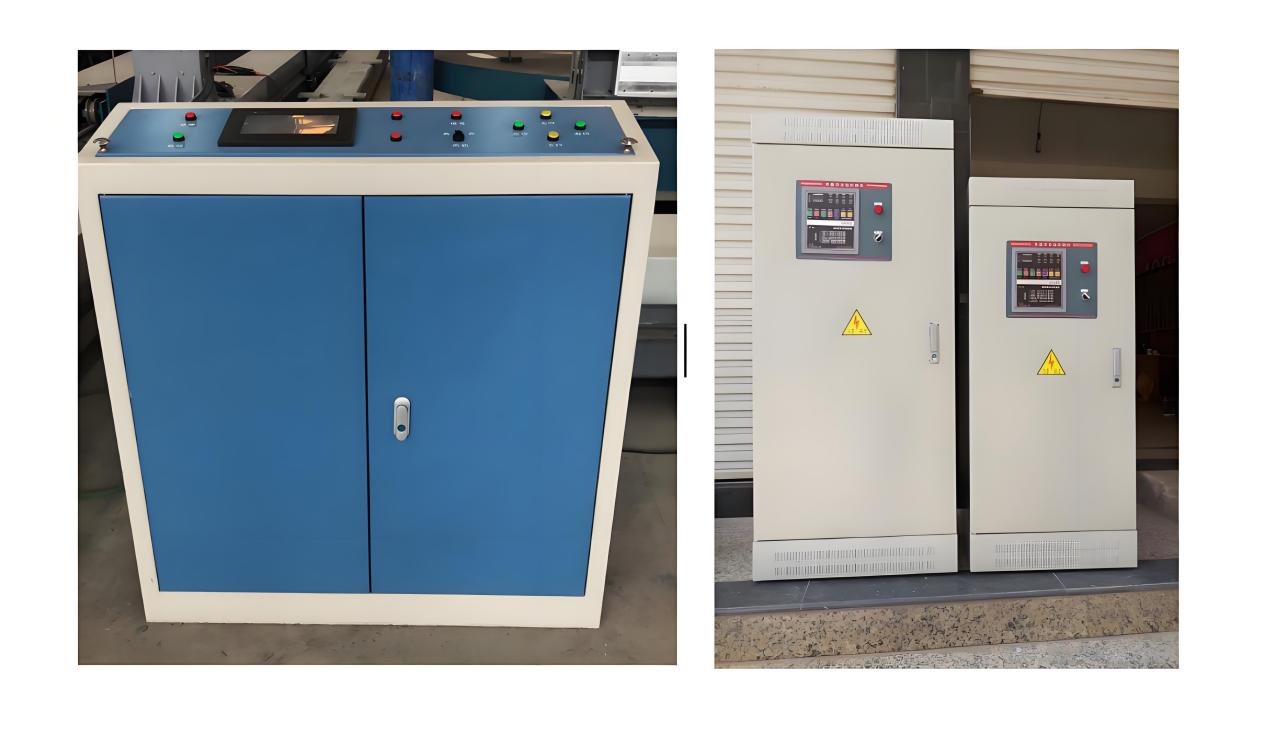

集中控制系统

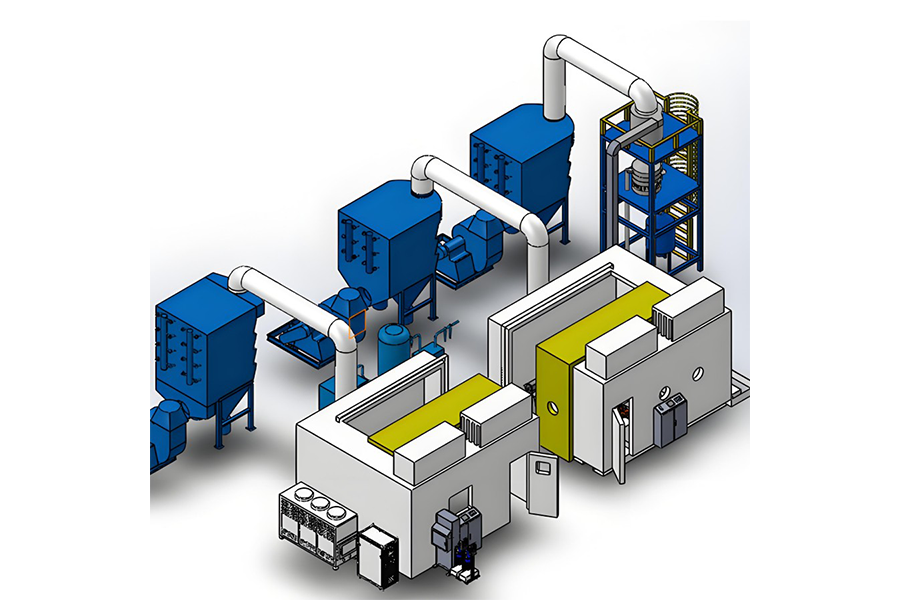

该系统是一个交钥匙工程，涉及多种设备。通过集中控制系统，客户可以轻松控制喷涂系统的各个设施。可实现在线监控、各种设备的切换、运动控制、安全联锁控制；帮助用户实现高效的喷涂作业，保证涂层质量的同时，也提高了使用效率，保证了操作人员的安全。

集中控制系统

能源行业

氢能源： 为相关企业提供镍网电极连续自动喷涂生产线，为不同直径的镍网电极制备催化剂涂层，技术领先。

锂离子电池： 应用于锂离子电池电极、集流体等部件的喷涂，提高其性能和使用寿命。

工业制造行业

航空航天： 对飞机发动机叶片等关键部件进行处理，增强耐高温、耐磨等性能。

水电： 保护水轮机叶片等部件，抵抗冲刷和腐蚀，延长设备使用寿命。

石油化工： 反应釜、管道等设备内表面喷涂，达到防腐、耐磨的目的。

模具制造： 对模具表面进行处理，提高硬度、耐磨性、脱模性能。

液压杆： 对液压杆表面进行喷涂，以增强耐用性和可靠性。

工程机械： 挖掘机等工程机械零部件，喷涂后提高其耐磨性、耐腐蚀性。

阀门： 对阀门密封面等零件进行处理，提高密封性、耐磨性、耐腐蚀性。

农机行业

喷涂农机切削刀具，提高其硬度、耐磨性、切削性能。

其他行业

粮食机械： 输送管道等部件喷涂，提高耐磨性和耐腐蚀性，保证加工效率和质量。

汽车零部件： 用于发动机等部件的表面处理，提高其性能和使用寿命。

产品操作指南

按触摸屏控制面板窗口中的开始按钮。

等待约5秒，使喷枪内的管路完成循环。然后单击运行按钮。当运行指示灯亮起时，控制台将按如下顺序自动启动程序：

一个。启动冷却水。

b.打开送粉载气。

c.启动点火系统。

d.连接小流量氧气。

e.启动小流量燃油。

f.延迟几秒后

g。启动待机-流氧。

h.启动备用油量。

按“升至运行状态”按钮将氧气和燃油流量增加至设定值。

根据喷涂粉末的类型，可以在控制台上精确调节氧气和燃料的流量，以获得具有5-12马赫段的细长圆柱形超音速火焰。

点击“送粉开启”，开始送粉喷涂操作。

关机操作：

一个。再次点击“送粉关闭”即可停止送粉。等待5秒后，按下停止-运行按钮。氧气和燃料流量按照线性比例关系逐渐减小，直至喷枪火焰熄灭。

b.如遇紧急停机，直接按下急停（总停）按钮。
