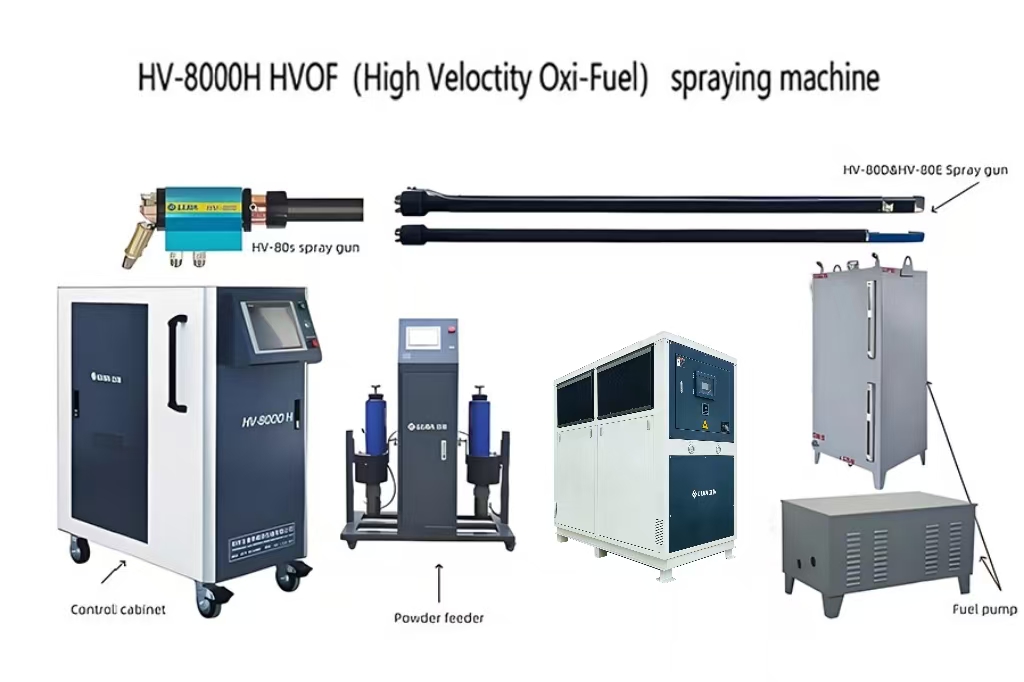

内孔超音速火焰喷涂设备

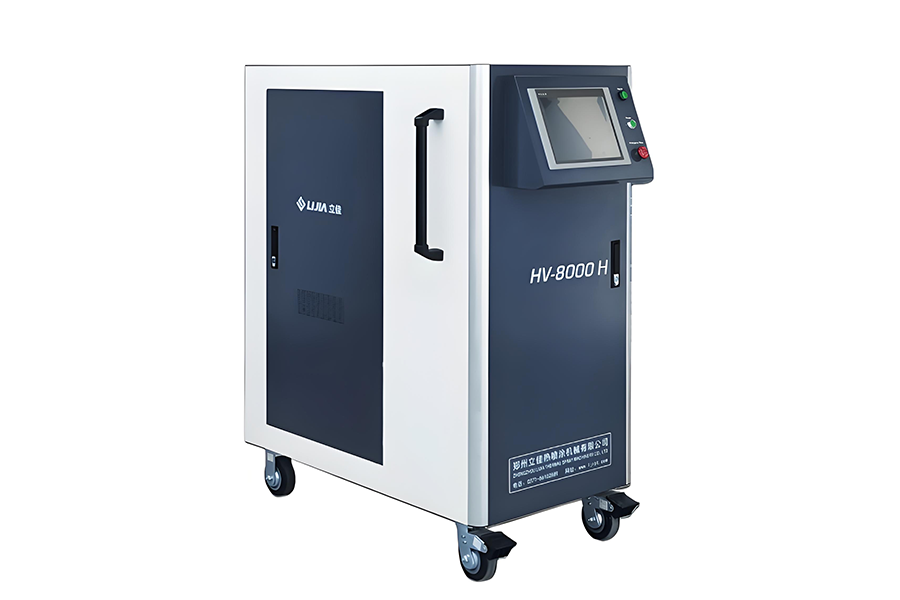

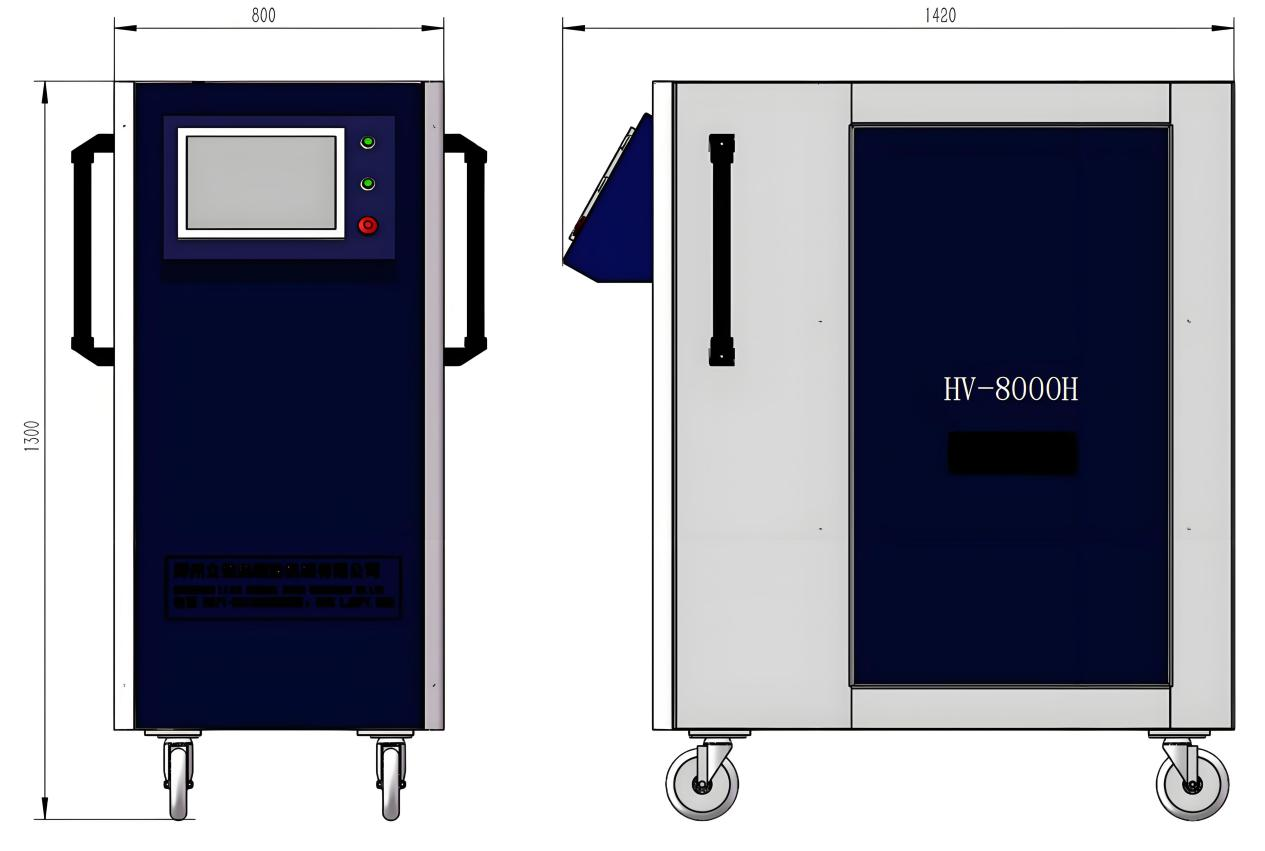

主控柜(HV-8000H)

• 全进口核心配件、进口质量流量计、全闭环系统、高性能PLC控制；

• 坚固的设计，采用进口阀门、压力开关、流量开关、传感器；

• 触摸屏操作，智能自动运行；

• 触摸屏面板上工艺参数一目了然；

• 一键式操作，可实现喷涂过程的自动化和实时检测，多项报警提示可对系统故障立即做出反应；










项目	范围
程序控制	全闭环PLC控制
界面控制	12英寸触摸屏
气体流量控制	质量流量控制器
输入功率	10千瓦
煤油压力	1.3Mpa
煤油流量	0~12.68加仑/小时
氧气压力	1.8Mpa
氧气流量	0~2130SCFH
氢气压力	1.8Mpa
氢气流量	200升/分钟
载气压力	1.0Mpa
载气流量	0~30升/分钟
氮气压力	1.8Mpa
氮气流量	200升/分钟
配件产地	德国、美国、日本、意大利

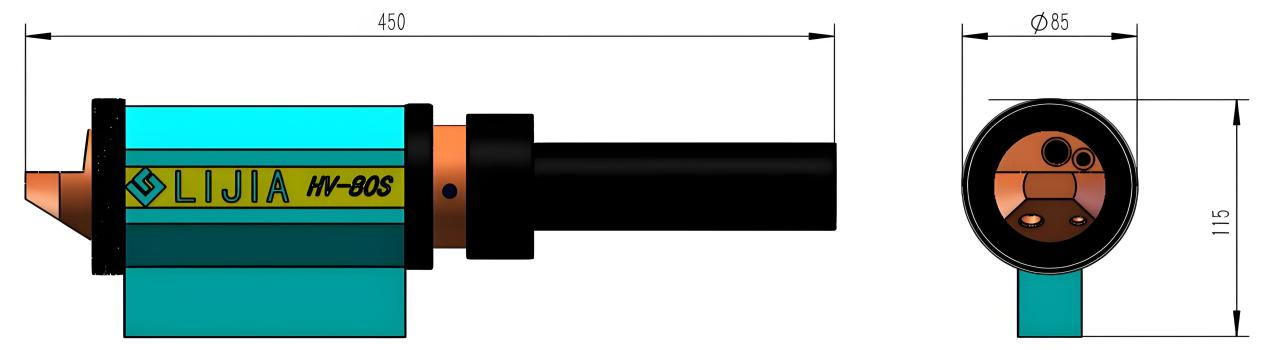

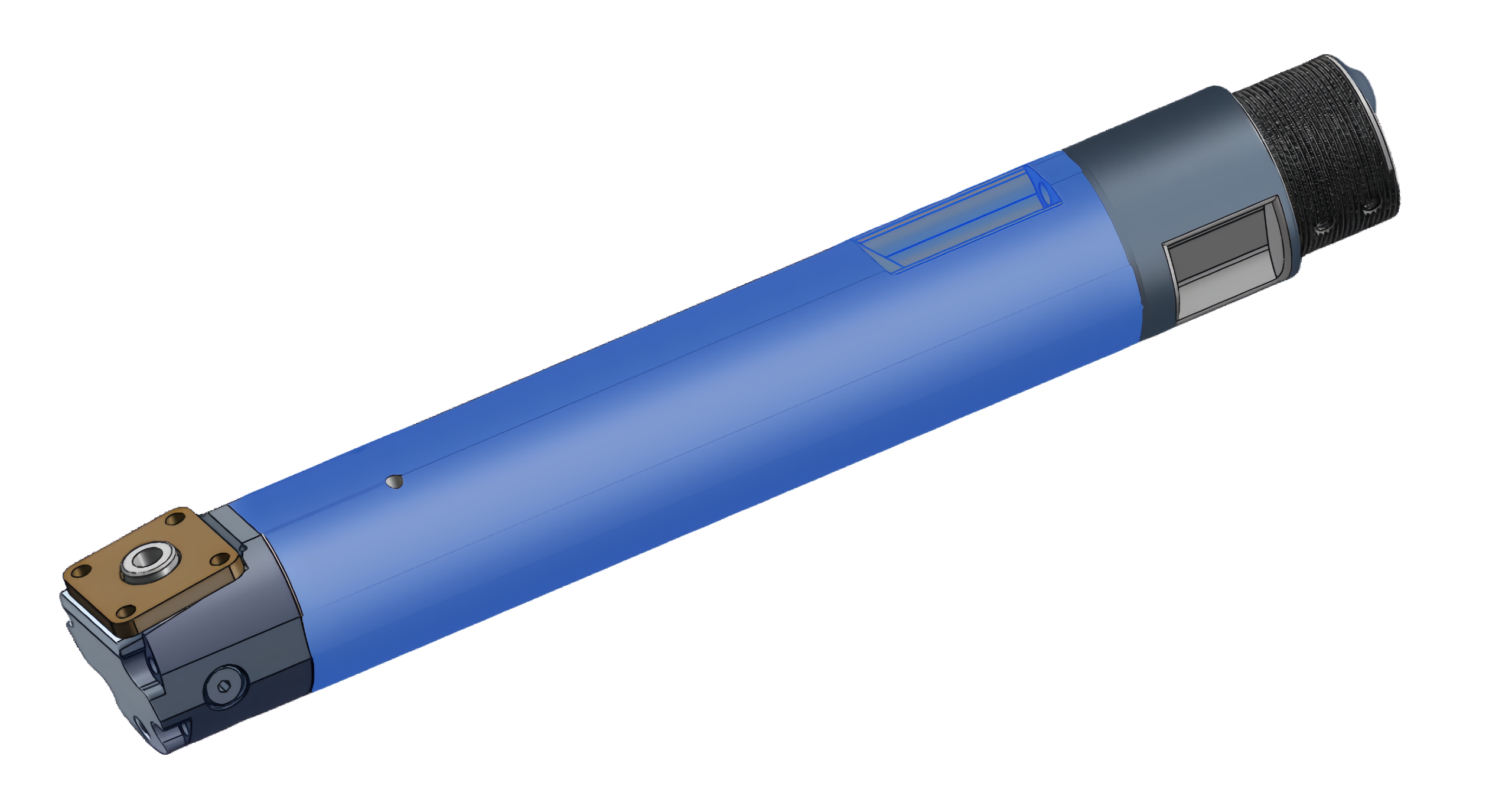

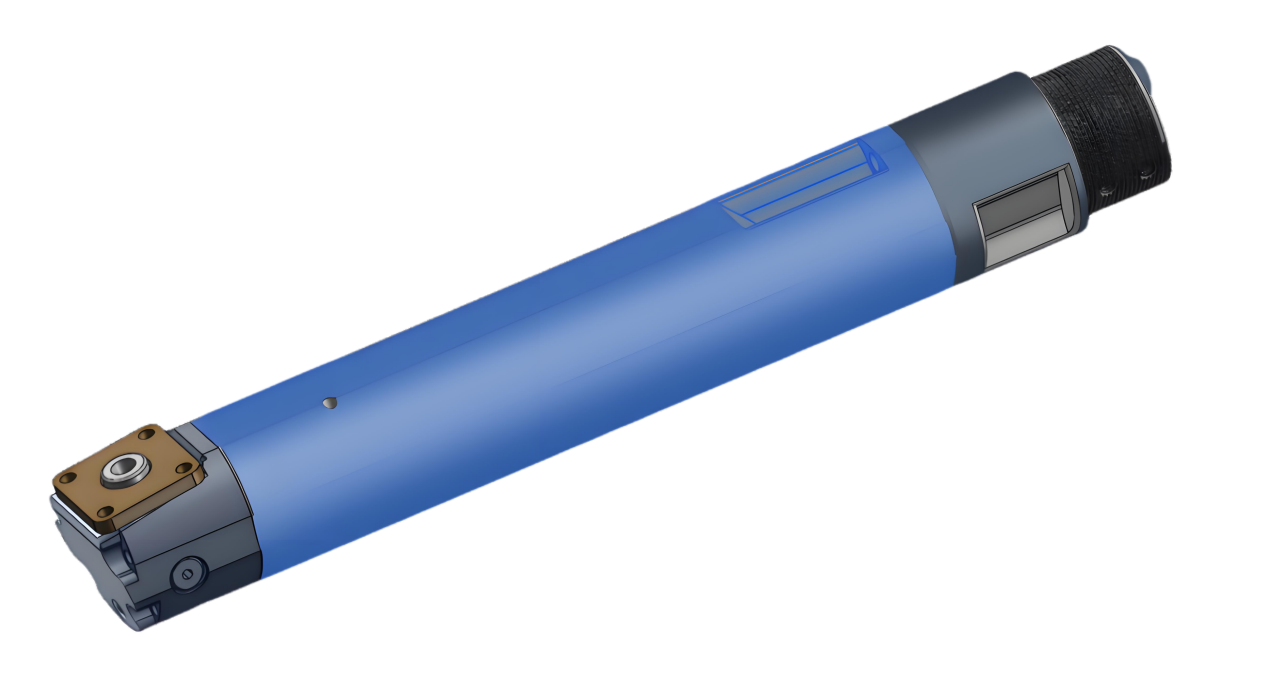

HV-80S型煤油超音速火焰喷枪

• 拥有专利的煤油理化喷嘴和燃烧室，能够确保燃烧充分，不积碳。


• 火焰流速保持稳定并超过竞争品牌，喷射力更强。


• 使用的燃料为航空煤油，可燃气体为氧气。燃烧过程达到高温，并且通过使用拉瓦尔管将超音速火焰流放大七倍。


• 双通道水路设计，提供充足的冷却，可实现24小时不间断连续运行。

物品	范围
火焰速度	2000米/秒
火焰温度	3000℃
喷雾量	0-9.6kg/h（WC-CO）
粉末颗粒速度	600~1100米/秒
孔隙率	≤1%
涂层结合强度	≥70Mpa
喷雾粉末粒径	-30+5μm，-38+10μm，-45+15μm
冷却方式	水冷
冷却水流量	2.3立方米/小时
尺寸/重量	450*85*170mm, 4.5kg

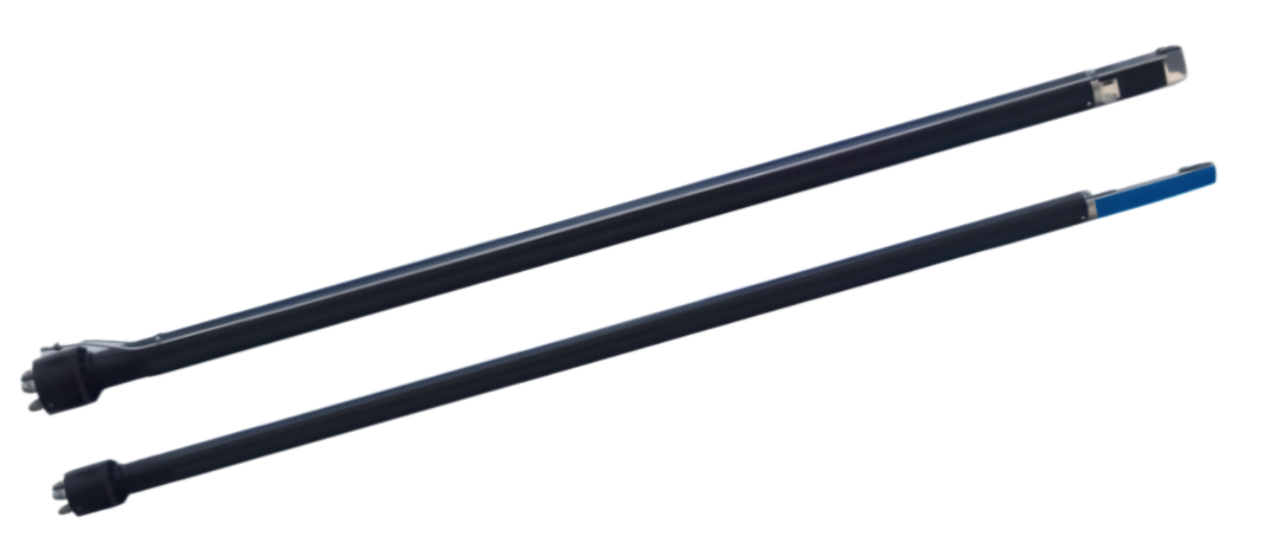

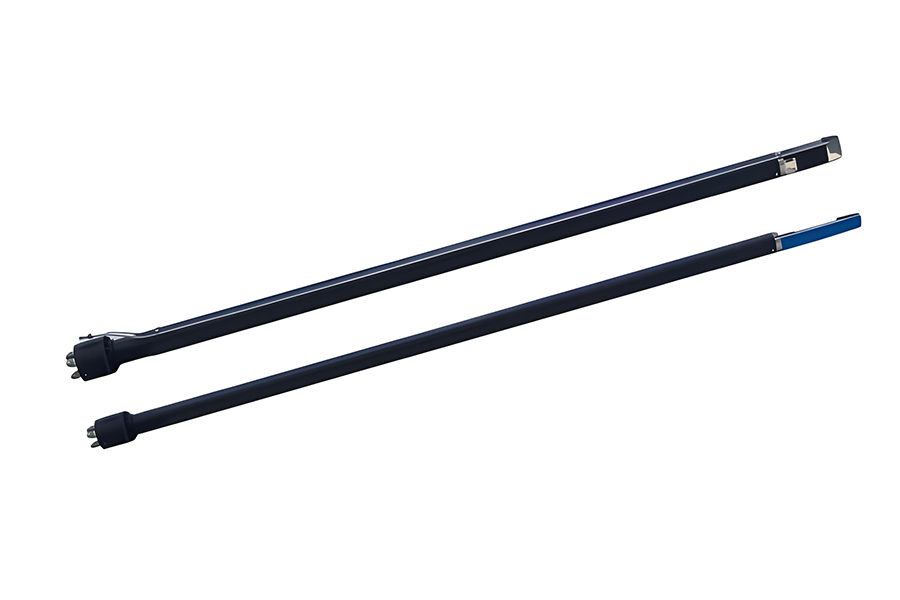

HV-80D/HV-80M煤油超音速火焰内孔喷枪

• 煤油和氧气作为喷枪的燃料（也可添加氢气和氮气），适合更多粉末使用。

• 喷嘴的火焰方向设计成有角度的，枪体不需要倾斜，枪的火焰可以直接垂直于工件的内表面。

• 喷枪主体可选用轻质抗高温材料作为延长杆，延长杆长度可定制1-3米

• 喷枪配备全闭环控制系统，采用质量流量控制器，保证喷涂的稳定性。

	项目	范围
HV-80D煤油超音速火焰枪	推荐喷雾孔径	≥150mm
	枪管长度	标准1000mm，可定制最大3000mm
	火焰速度	2000米/秒
	火焰温度	3000℃
	喷雾量	2-3公斤/小时（碳化钨）
	涂层孔隙率	≤1%
	涂层结合强度	＞60Mpa
	喷雾粉末粒径	2~10μm，5-15μm
	冷却方式	水冷
	冷却水流量	1.6立方米/小时

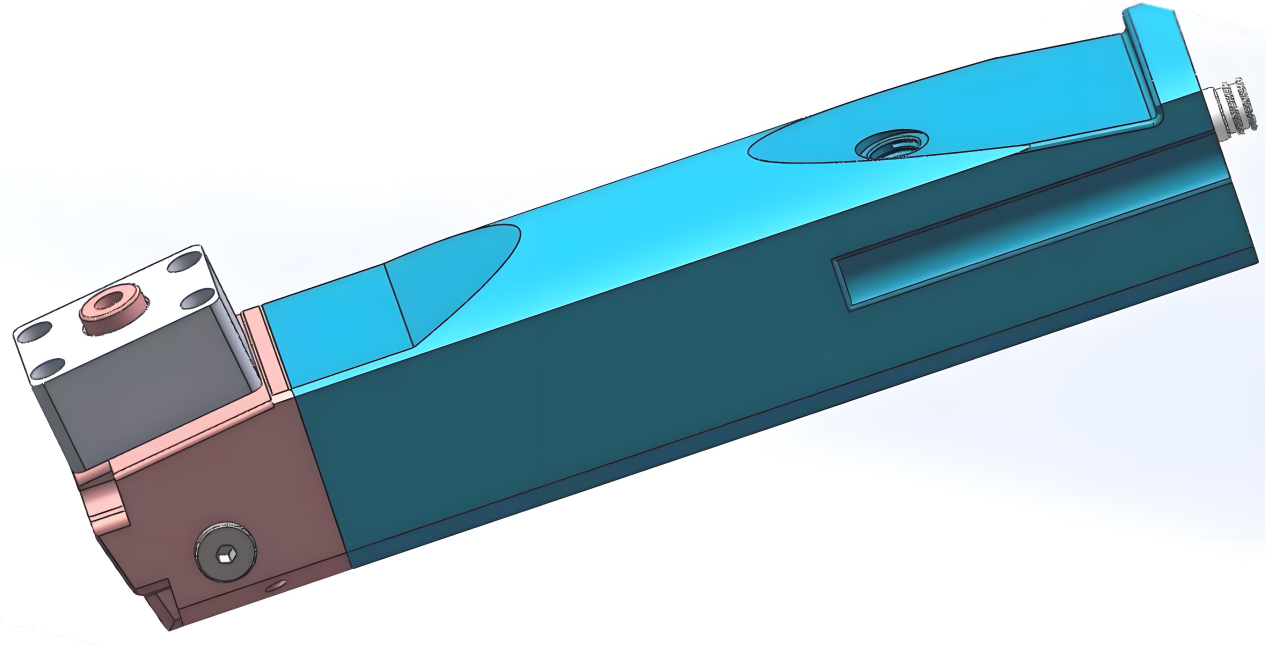

HV-80E煤油超音速火焰枪

• 该喷枪外观较小，适合喷涂直径90mm以上的内孔，使用燃料：氧气、煤油、氢气、氮气，该喷枪具有创新性，已获得发明专利。

• 喷嘴火焰方向设计成特定角度，喷枪火焰可直接垂直于工件内表面。

• 两种旋转方式：（1）喷枪不动，工件旋转，（2）喷枪旋转，工件不动。

• 喷枪主体可采用轻质抗高温材料作为延长杆，延长杆可定制范围0.6-3米

• 喷枪配备全闭环控制系统，采用质量流量控制器，保证喷涂的稳定性。

	项目	范围
HV-80E煤油 超音速火焰枪	推荐喷雾孔径	≥90mm
	枪管长度	标准600mm，可定制最大3000mm
	火焰速度	2000米/秒
	火焰温度	3000℃
	喷雾量	1.2-1.8 kg/h（碳化钨）
	涂层孔隙率	≤1%
	涂层结合强度	＞ 60Mpa
	喷雾粉末粒径	2~10μm或5-15μm
	冷却方式	水
	冷却水流量	1.3立方米/小时

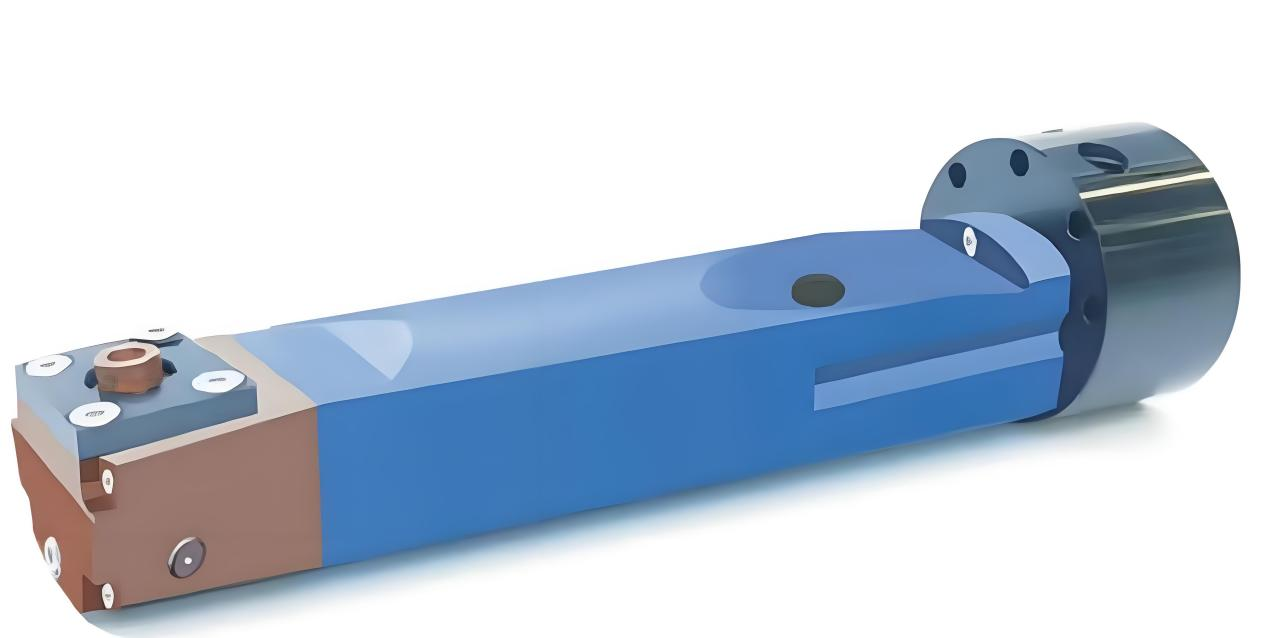

HV-80F煤油超音速火焰孔喷枪

• 该喷枪外观较小，适合喷涂直径60-90mm的内孔，使用的燃料：氧气、煤油、氢气、氮气，该喷枪具有创新性，已获得发明专利。

• 喷嘴火焰方向设计成特定角度，喷枪火焰可直接垂直于工件内表面。

• 两种旋转方式：（1）喷枪不动，工件旋转，（2）喷枪旋转，工件不动。

• 喷枪主体可采用轻质抗高温材料作为延长杆，延长杆可定制范围0.6-3米

• 喷枪配备全闭环控制系统，采用质量流量控制器，保证喷涂的稳定性。

	项目	范围
HV-80F煤油超音速火焰内孔喷枪	推荐喷涂内层	60-90毫米
	枪身长度	标准600mm，可定制长度可达3000mm
	火焰速度	2000米/秒
	火焰温度	3000℃
	喷雾量	1.2-1.8 kg/h（碳化钨）
	涂层孔隙率	≤1%
	涂层结合强度	＞ 60Mpa
	喷雾粉末粒径	2~10μm或5-15μm
	冷却方式	水冷
	冷却水流量	1.3立方米/小时

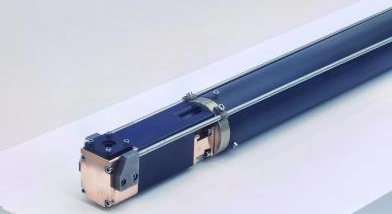

HV-80M煤油超音速火焰内孔喷枪

• 该喷枪外观较小，适合喷涂直径45-60mm的内孔，使用的燃料：氧气、煤油、氢气、氮气，该喷枪具有创新性，已获得发明专利。

• 喷嘴火焰方向设计成特定角度，喷枪火焰可直接垂直于工件内表面。

• 两种旋转方式：（1）喷枪不动，工件旋转，（2）喷枪旋转，工件不动。

• 喷枪主体可采用轻质抗高温材料作为延长杆，延长杆可定制范围0.6-3米

• 喷枪配备全闭环控制系统，采用质量流量控制器，保证喷涂的稳定性。

	项目	范围
HV-80M煤油超音速火焰内孔喷枪	推荐喷涂内层	45-60毫米
	枪身长度	标准600mm，可定制，最大3000mm
	火焰速度	2000米/秒
	火焰温度	3000℃
	喷雾量	0.5-1.5kg/h（碳化钨）
	涂层孔隙率	≤1%
	涂层结合强度	＞ 60Mpa
	喷雾粉末粒径	1~9μm，2~10μm
	冷却方式	水冷
	冷却水流量	1.3立方米/小时

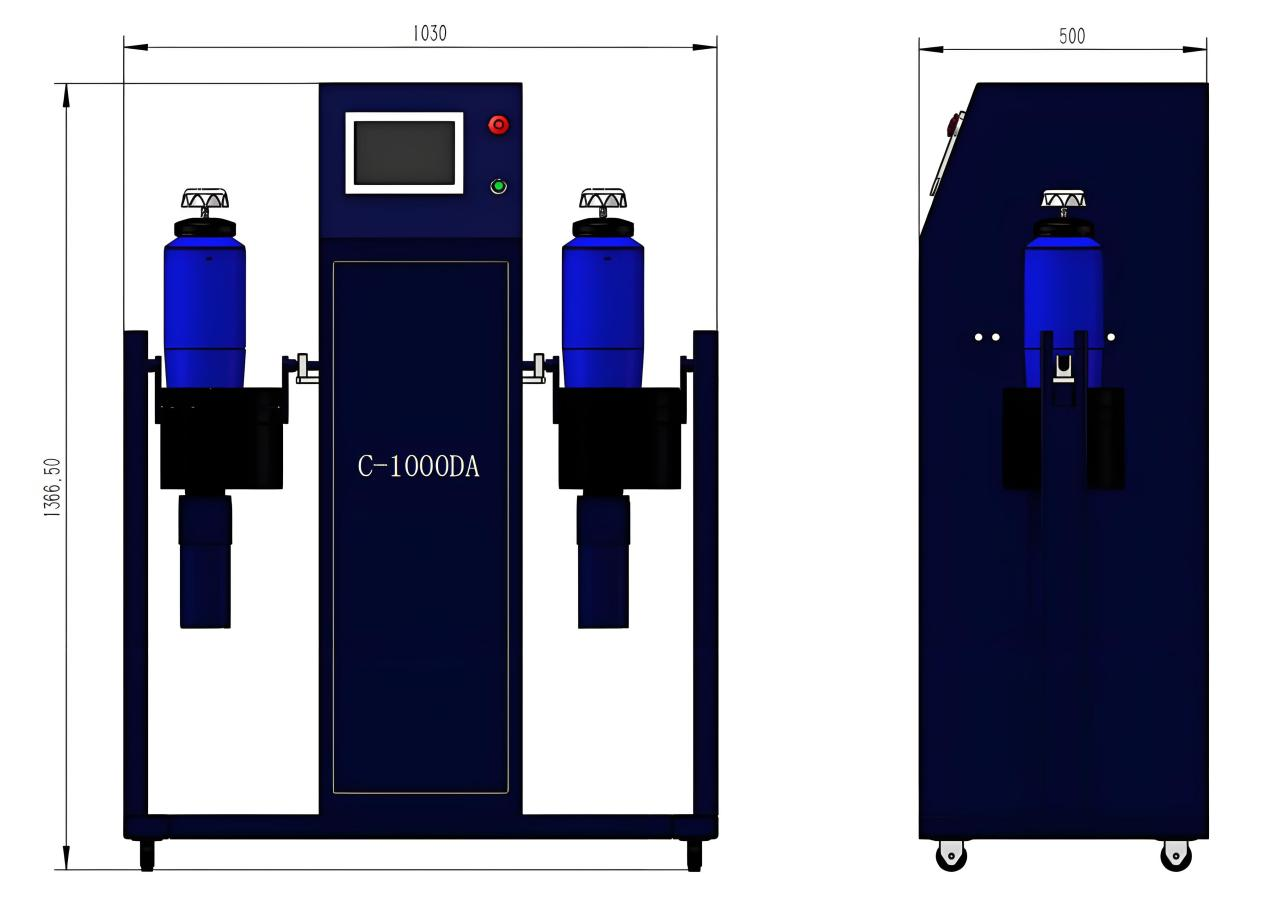

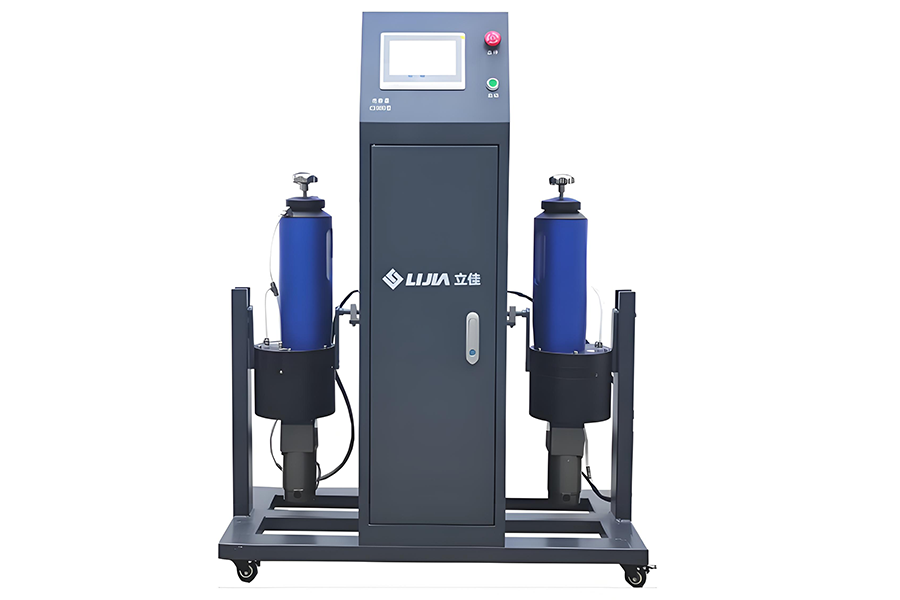

C-1000DA 双管称重 送粉器

• 送粉器为高精度送粉机构，转盘刮刀输出，出粉均匀。

• 送粉器配备触摸屏和进口品牌质量流量控制器，使载气流量输送更加准确。

• 采用小流量氮气或氩气作为送粉气体，粉末随着底部送粉盘的旋转到达出粉口，与送粉气体一起进入喷枪，比传统的中高压送粉器更加节省气体。

• 粉末粒径范围广。

• 采用新型倾斜结构，方便清理粉末，转动桶体倒出粉末仅需3秒。

项目	范围
送粉方式	行星盘式
送粉管数量	2 单位
操作方法	PLC+触摸屏
气控方式	流量控制器
粉末清洗法	斗体翻转式
粉缸方式	单管型
自清洁功能	是的
单粉缸容量	3L
送粉气	氮气或氩气
送粉气压	0.1-0.6Mpa
载气流量	0~30升/分钟
送粉速度	0~220克/分钟
送粉精度	±2%
粉末尺寸	5~150μm

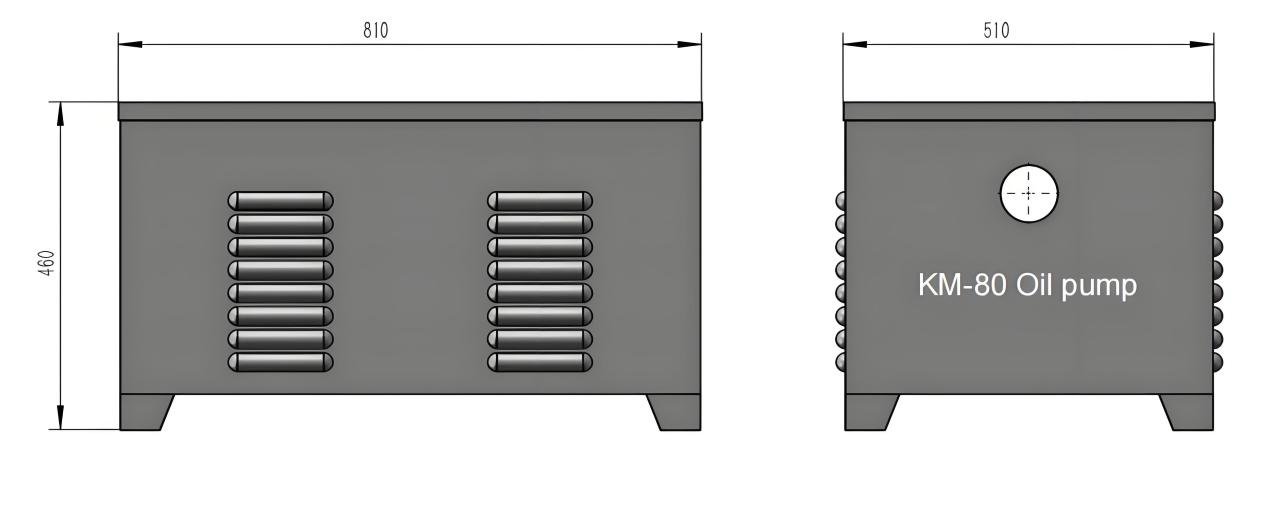

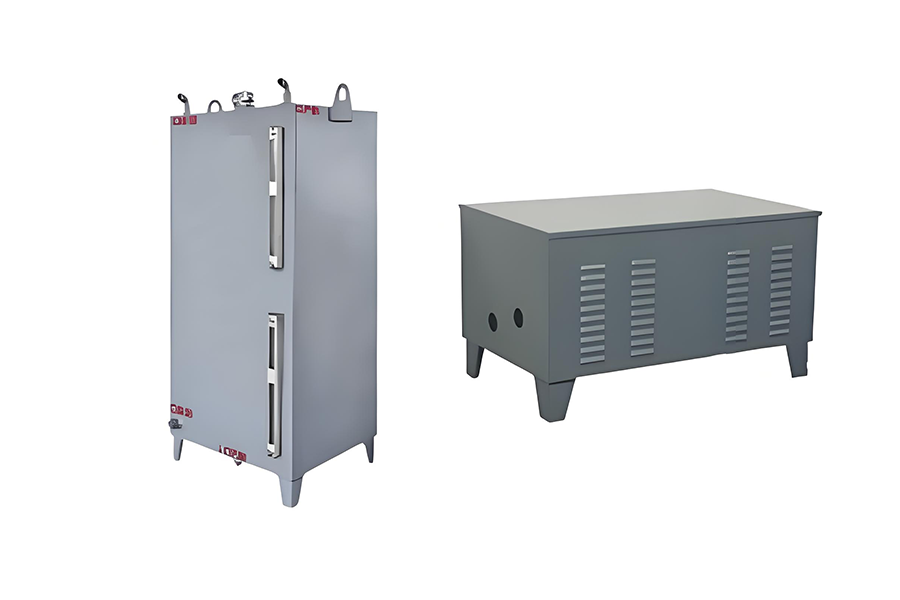

KM-80油泵储存系统

• 支持航空煤油储存和输送至主装置的设备，采用进口电机和台湾恒压油泵。经过数百家客户使用验证，稳定可靠。与其他厂家的脉冲隔膜泵相比，它具有更稳定的压力和流量，从而产生非常稳定的火焰流。

项目	范围
输入电源	AC380V/3P/50Hz
输入功率	750W
体积	200L
煤油管理	循环输送+稳定榨油机（1.3Mpa）
配套元件	进、出油管
油泵电机及油泵头	世界优良品牌
油泵尺寸/重量	800*500*450mm, 55kg

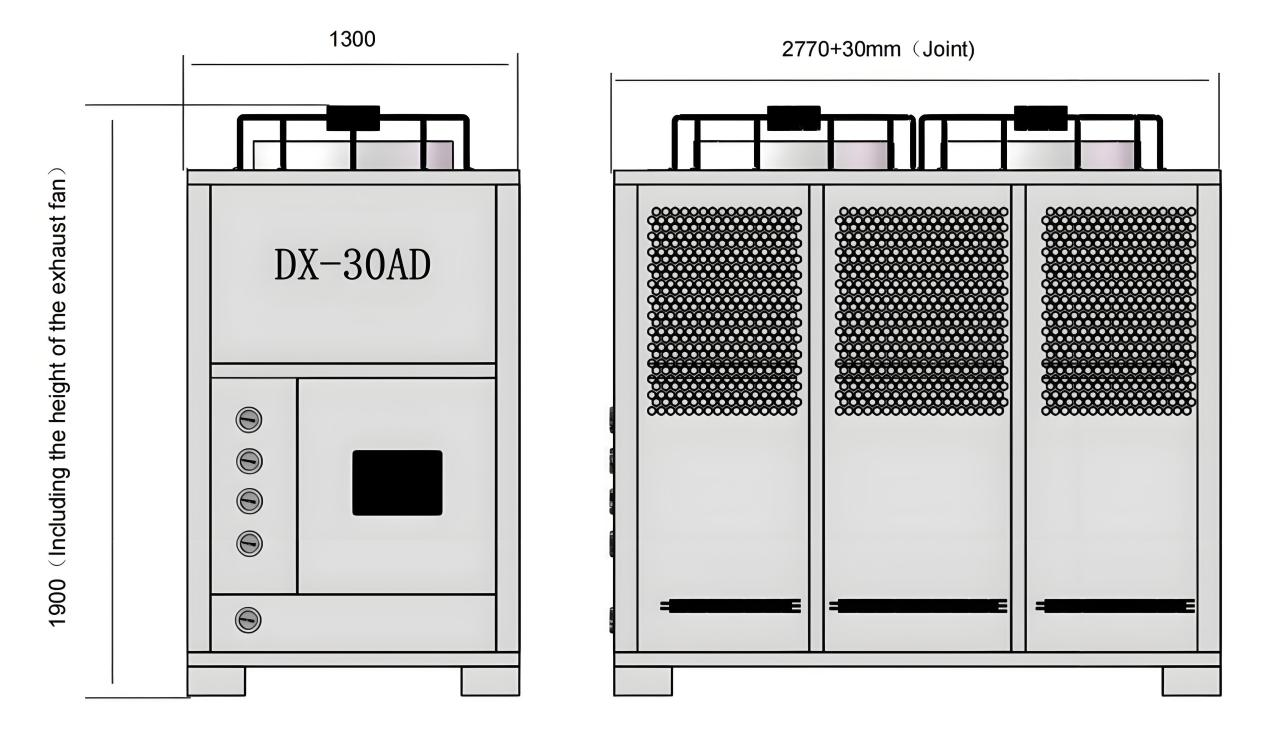

DX-30AD冷水机

• 采用世界先进的全封闭涡旋压缩机，电机与压缩室一体化设计，除去轴封泄漏问题。

• 压缩机设计灵活，确保运行过程中噪音很低。

• 一体化设计可轻松连接电源和水管，以便立即运行。

• 换热器采用进口换热铜管，传热效率优异。

• 温度控制由数字控制器管理，确保高度自动化。

• 系统自动检测水温或回水温度，通过控制器控制压缩机运行，自动调节机组制冷量，运行更加节能稳定。

• 设有故障提醒功能，便于人员快速诊断机组故障。

• 无故障运行时间长达 80,000 小时。

• 很低的维护成本。

物品						型号/规格
						DX-30AD
标准制冷量	千卡/小时					77236
	千瓦					89.81
总输入功率	千瓦					33.7
粉末						3N-380V-50HZ
制冷剂		姓名				R22
		控制方式				膨胀阀
压缩机		类型				全封闭涡旋式
		效率			千瓦	11.3KW*2
冷凝器	类型					翅片类型
	冷却风量			立方米/小时		30000
蒸发器	类型					不锈钢板可更换
	冷冻水量			立方米/小时		16
	进出水管径					G2-1/2″
水泵	力量		千瓦			2.2
	压力		千帕			220
	头		M			20
水泵	力量		千瓦			2.2
	流量		M3/H			4
	压力		千帕			950
	头		M			95
保护	压缩机过热保护、过流保护、高低压保护、超温保护、流量保护、相序/缺相保护、排气过热保护、防冻保护。
控温范围						可调范围为 5°C 至 25°C
Dimensions	L		毫米			2770+30mm(连接器)
	W		毫米			1280
	H		毫米			1900（含排风扇高度）
重量	千克					930
解释	1、出风温度可调节至5摄氏度
	2、机组冷冻侧介质是水

应用领域

1.制造业： 在汽车制造行业，利用热喷涂设备涂覆防磨、耐腐蚀涂层，显著提高活塞、同步器环等汽车零部件的使用寿命。

2.新能源领域： 在太阳能领域，热喷涂技术制备高温防氧化涂层，从而提高太阳能转换效率。在锂电池行业，耐腐蚀涂层提高了锂电池的稳定性和实用性。

3.通用机械设备： 采用热喷涂技术对机械零件进行修理和表面强化，包括小轴、轴套等通用部件，以提高其防磨、耐腐蚀等关键性能。

4.航空航天： 发动机涡轮叶片采用热喷涂涂层，以增强其抗高温性和整体可靠性。

5.重型机械： 各种工业设备受益于热喷涂提供的防磨涂层，提高了设备的实用性和运行效率。

6.石油化工： 对于在腐蚀环境下运行的机械零件，热喷涂技术制备防腐防磨涂层，确保更长的使用寿命和运行完整性。

7.冶金行业： 采用热喷涂技术，对冶金机械设备零部件进行高温防磨涂层等特定功能涂层的涂装。

8.交通运输： 船舶、动力机车等车辆的关键发动机部件采用热喷涂技术处理，能够抵抗高温磨损和腐蚀，确保延长使用寿命和性能。

9.水利工程： 钢结构桥梁、水电站闸门等关键基础设施采用锌、铝或锌铝合金喷涂作为实用防护涂层，提供长期腐蚀保护。

10.轻工机械： 高速纺织机械、印刷机械等轻工设备受益于热喷涂金属涂层，具有优异的防磨性和延长的使用寿命。

11.医学领域： 人工关节等植入物、手术器械、导管和支架、诊断设备。

产品操作指南

1.按触摸屏控制面板窗口上的激活按钮。

2.等待5秒，让喷枪内部的管道流通。然后点击启动按钮，运行指示灯就会亮起。

控制台将自动启动以下过程：

•  冷却水开启

•  送粉载气开启

•  点火系统开启

•  小流量氧气开启

•  小流量燃油开启

•  延迟几秒后

•  待机流量氧气开启

•  待机流量燃油开启

按钮切换到运行状态，使氧气和燃油流量上升到设定值。

根据喷涂粉末的类型，可以在控制台上准确调节氧气和燃料的流量，以获得具有5-12马赫节点的细长圆柱形超音速火焰。

单击送粉按钮，开始送粉和喷涂操作。

关机操作：

• 再次点击送粉按钮，关闭送粉。等待5秒后，按下停止运行按钮，氧气和燃料流量将按线性比例逐渐减小，直至喷枪火焰熄灭。

• 如需紧急停机，直接按下急停（总停）按钮。一般情况下不推荐这种关机方式。

问：你们的超音速热喷涂设备与竞争对手有何不同？

答：我们的超音速热喷涂设备因其先进的超音速雾化技术而脱颖而出，可保证涂层更加均匀致密，结合强度优异。它还提供更高的沉积速率和喷涂更广泛材料的能力，使其适用于不同行业的各种应用。

问: 你们的设备可以处理大型工业项目吗？

答：当然。我们的超音速热喷涂设备旨在处理小型和大型工业项目。它具有坚固的结构和高性能，即使在大的表面和复杂的几何形状上也能确保一致和可靠的涂层应用。

问:.你们如何保证你们设备的质量和性能？

答：质量和性能是我们的主要任务。我们在整个制造过程中采用严格的测试协议和质量控制措施。每台设备在发货前都经过广泛的测试，以确保其符合我们在可靠性、实用性和精度方面的标准。
