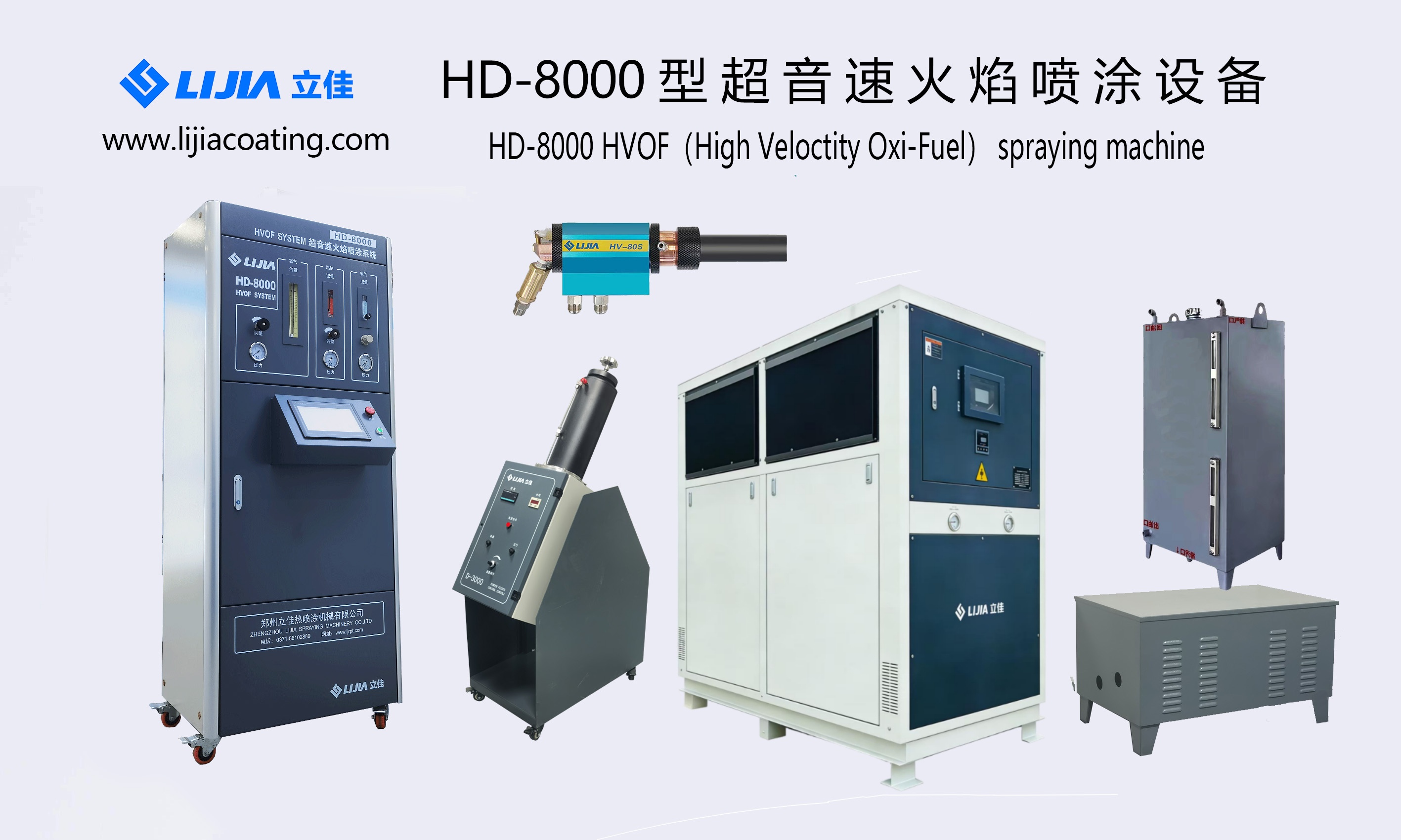

用于碳化铬涂层的HD-8000超音速火焰喷涂设备

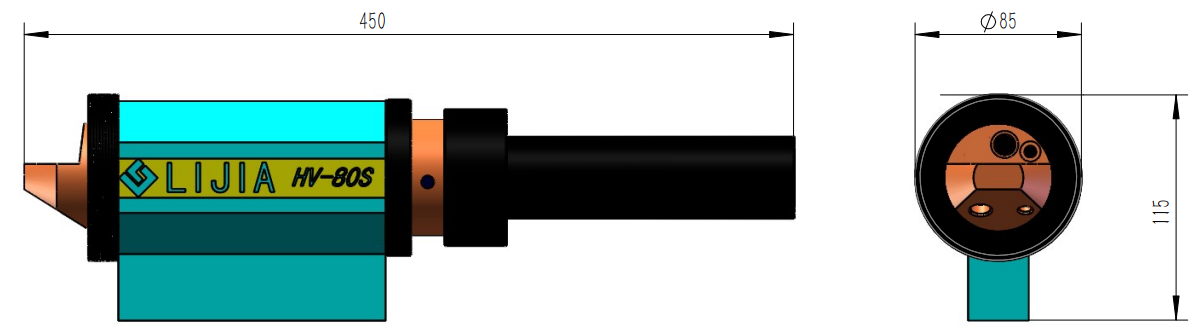

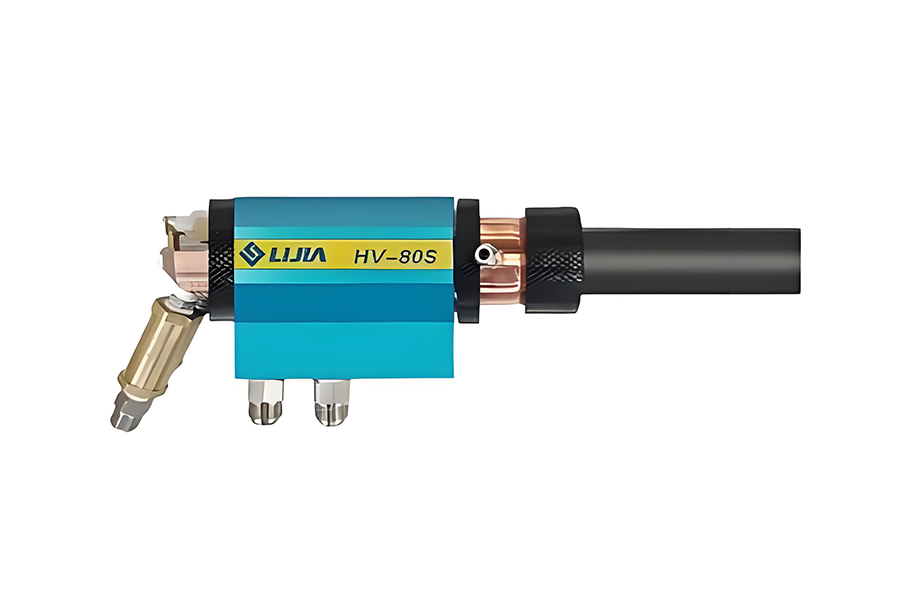

HV-80S型煤油超音速火焰喷枪

• 专利煤油理化喷嘴和燃烧室，燃烧充分，无积炭；

• 火焰流速稳定且高于其他品牌，形成更强大的喷射力；

• 燃料为航空煤油，可燃气体为氧气。燃烧温度高，通过拉瓦尔管作用，超音速火焰流量为7倍；

• 双通道水路设计，冷却充分，可24小时连续工作；

物品	范围
火焰速度	2000米/秒
火焰温度	3000℃
喷雾量	0-9.6kg/h（WC-CO）
粉末颗粒速度	600~1100米/秒
孔隙率	≤1%
涂层结合强度	≥70Mpa
喷雾粉末粒径	-30+5μm，-38+10μm，-45+15μm
冷却方式	水冷
冷却水流量	2.3立方米/小时
尺寸/重量	450*85*170mm, 4.5kg

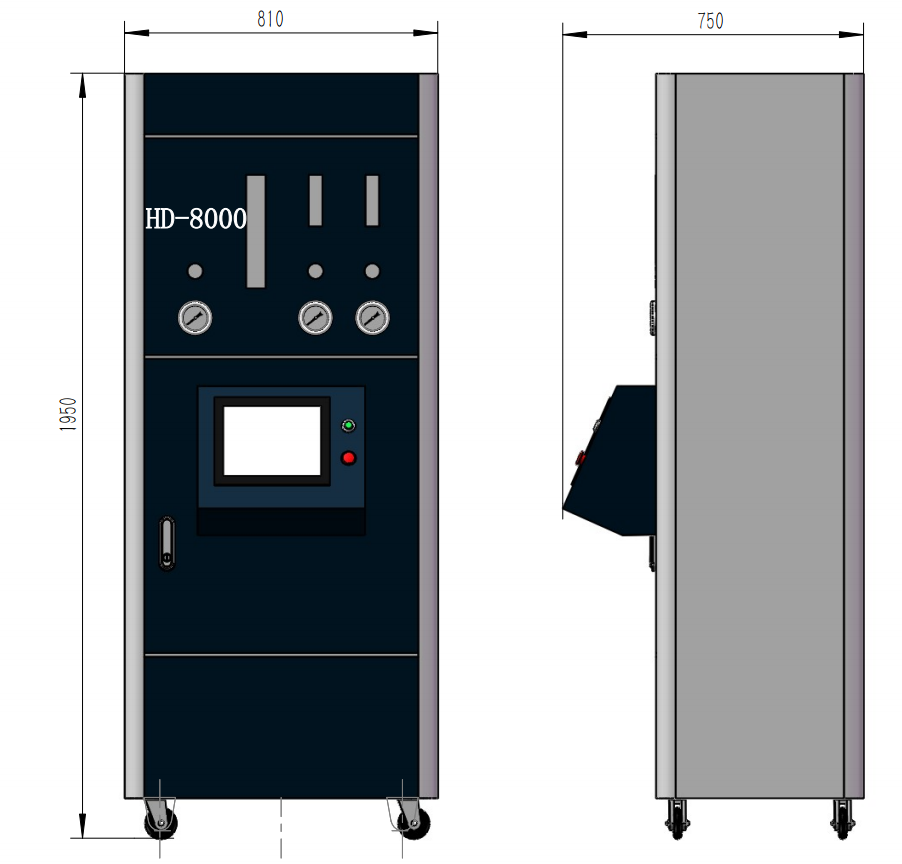

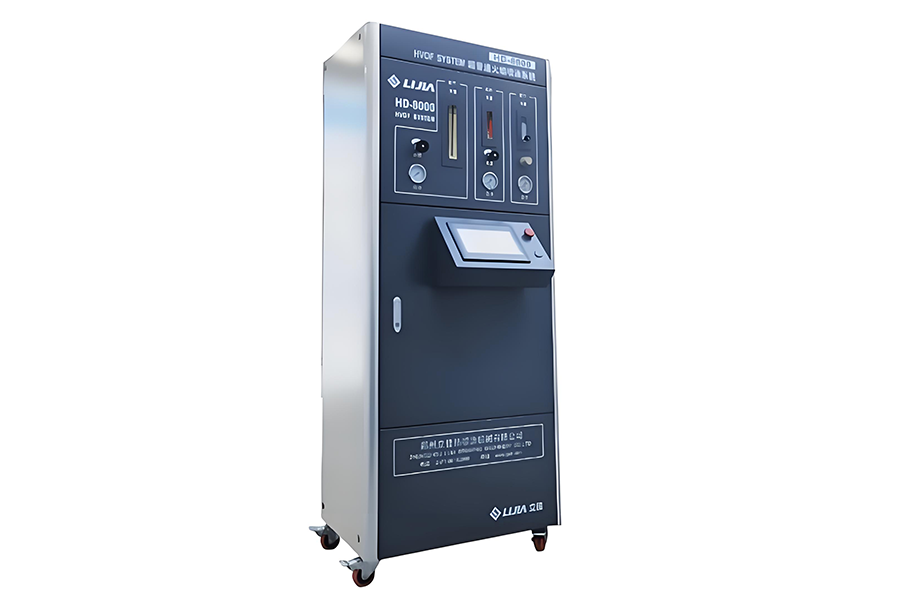

主控柜(HD-8000)

• 外观：创新、实用、稳定可靠；

• 模块化布局，高性能PLC和触摸屏控制；

• 稳定、操作方便、免维护；

• 进口阀门、压力开关、流量开关、传感器，世界优良品质；

• 一键操作，喷涂过程半自动实时检测，7种报警提示，系统故障应急处理；




物品	范围
输入电源	AC380V/3P/50Hz
输入功率	5千瓦
控制类型	浮子流量计+PLC+触摸屏控制
煤油压力	1.3Mpa
煤油流量	2-10加仑/小时
氧气压力	1.8Mpa
氧气流量	0-2300标准立方英尺/小时
载气压力	0.8-1.0Mpa
载气流量	3-15升/分钟
零件原产地	德国、美国、日本、意大利
尺寸/重量	810*750*1950mm, 175kg

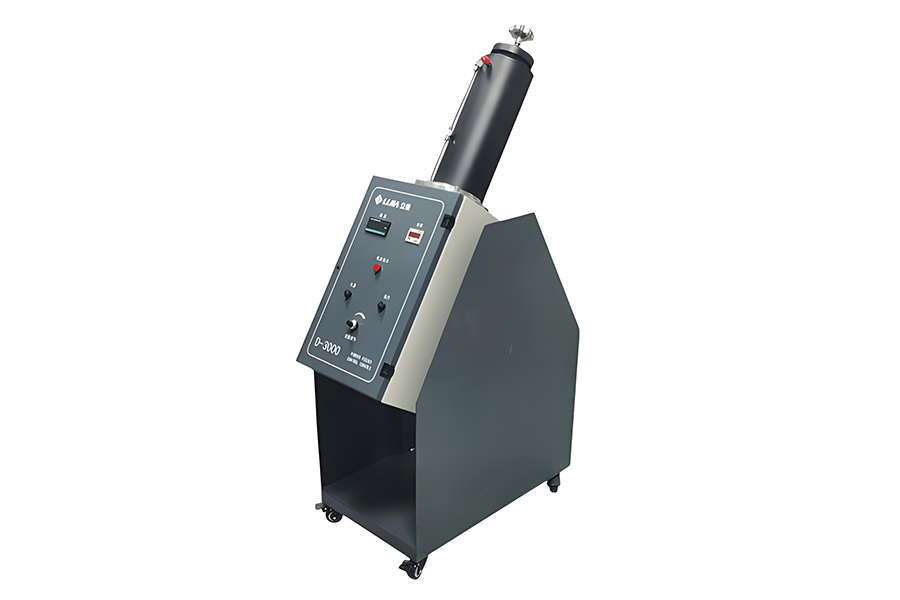

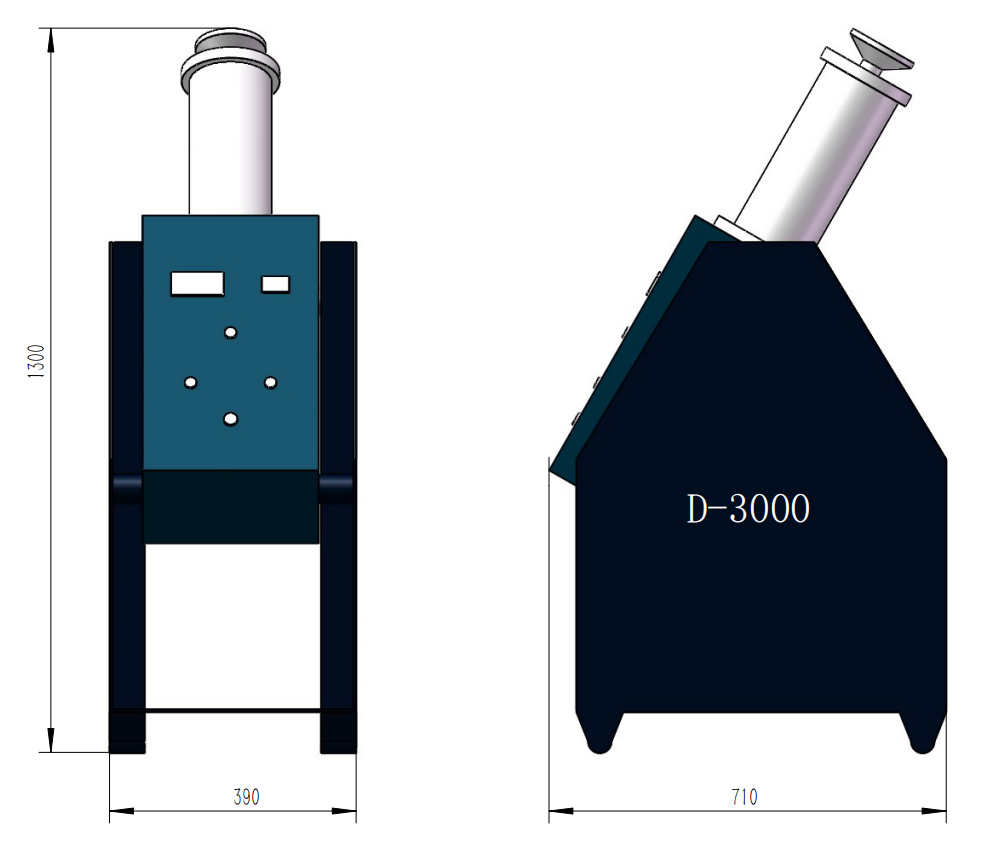

D-3000 送粉器

• 送粉器为高精度送粉机构，计量盘输出，出粉均匀，比刮刀、螺杆、振动输送精度更高；

• 采用小流量氮气或氩气作为送粉气体，粉末随着底部送粉盘的旋转到达出粉口，与送粉气体一起进入喷枪，比传统高压送粉器更节省气体；

• 计量盘式供粉机比传统双筒供粉机更细，供粉粒度范围更广；

• 采用新型倾斜结构，方便清理粉末，翻转桶体倒出粉末仅需3秒；

物品	范围
输入电源	AC220V/2P/50Hz
输入功率	0.2千瓦
送粉方式	计量盘
粉末清洗法	桶身翻转式
粉末干燥功能	加热器（可选）
粉缸方式	单管
自清洁功能	是的
储粉筒容积	3.5L
送粉气体	氮气或氩气
送粉压力	0.3-0.6Mpa
载气流量	3-15升/分钟
送粉速度	0-220克/分钟
送粉精度	±2%
粉末尺寸	5-150μm
尺寸/重量	710*390*1300mm, 75kg

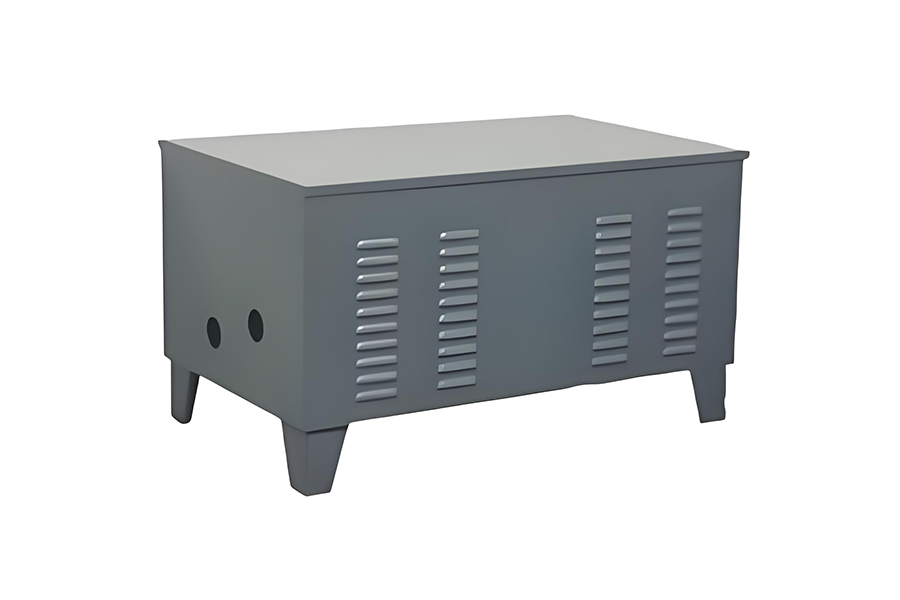

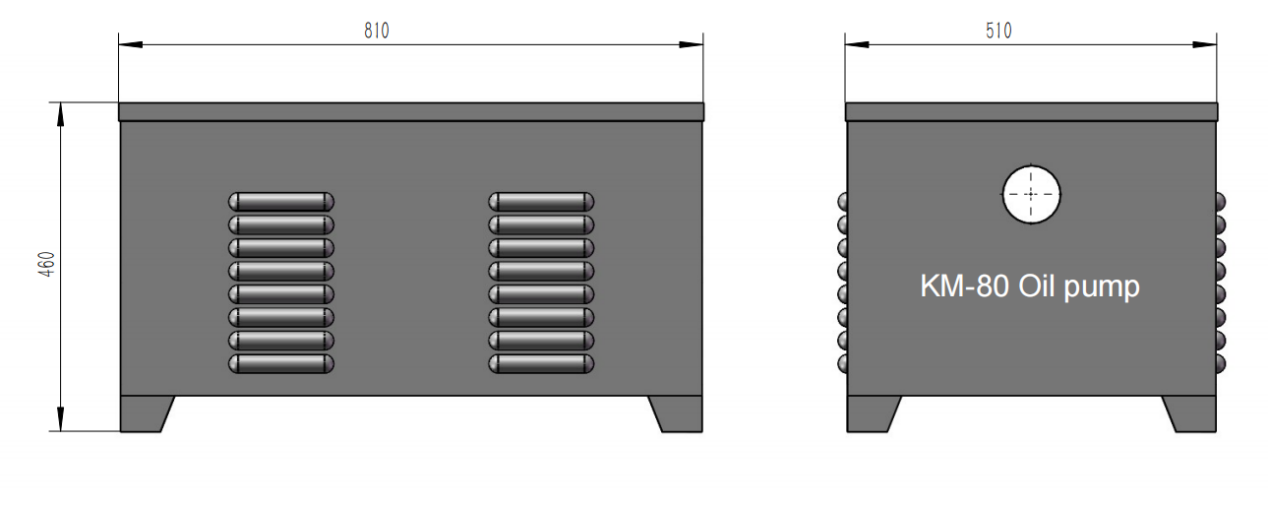

KM-80油泵储存系统

• 支持航空煤油向设备的储存和输送；

项目	范围
输入电源	AC380V/3P/50Hz
输入功率	750W
体积	200L
煤油管理	循环输送+稳定榨油机（1.3Mpa）
配套元件	进、出油管
油泵电机及油泵头	世界知名品牌
油泵尺寸/重量	800*500*450mm, 55kg

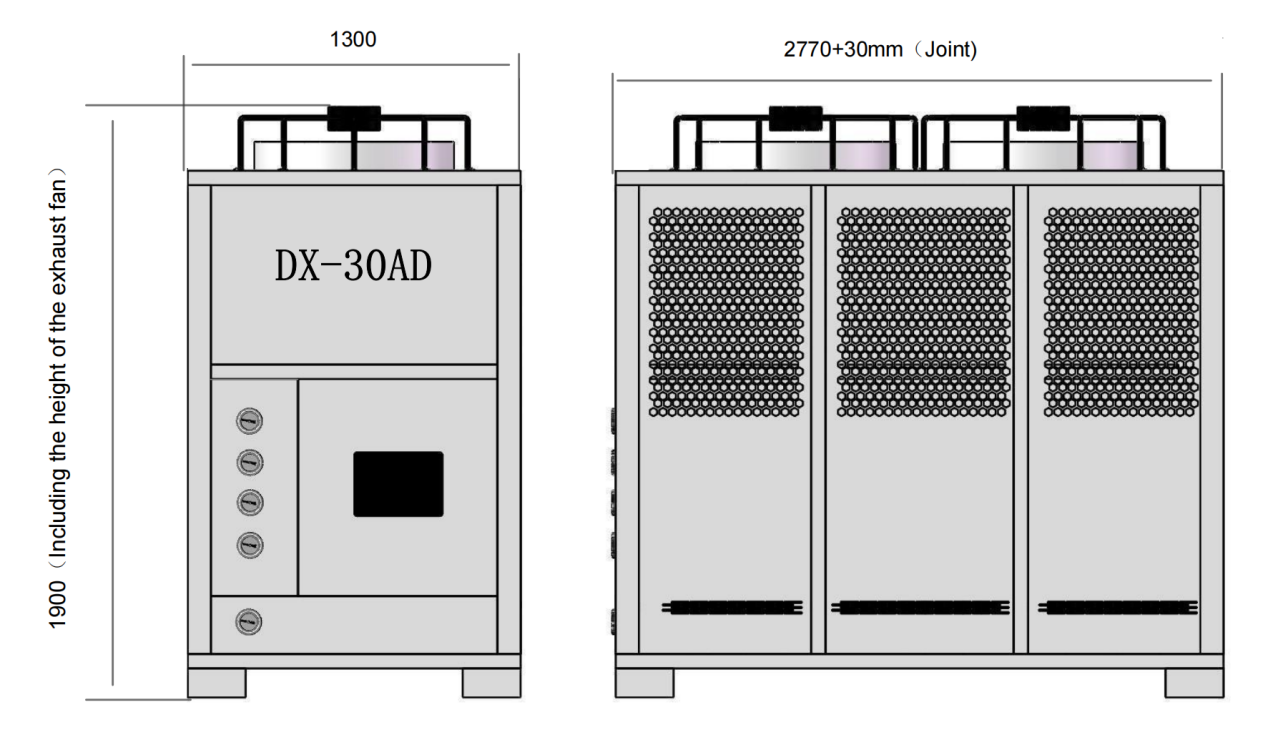

DX-30AD冷水机

• 采用全封闭涡旋压缩机，电机与压缩室一体化，轴封无泄漏；

• 灵活的压缩机设计，噪音特别低；

• 一体化设计，连接电源、水管即可工作；

• 换热器采用进口换热铜管，换热效率高；

• 温度采用数字控制器控制，自动化程度高；

• 自动检测水温或回水温度，通过控制器控制压缩机开关，自动调节机组制冷量，使运行更加节能稳定；

• 有故障提醒，方便人员快速判断机组故障；

• 无故障运行时间达80,000小时；

• 维护成本低；

物品						型号/规格
						DX-30AD
标准制冷量	千卡/小时					77236
	千瓦					89.81
总输入功率	千瓦					33.7
粉末						3N-380V-50HZ
制冷剂		姓名				R22
		控制方式				膨胀阀
压缩机		类型				全封闭涡旋式
		效率			千瓦	11.3KW*2
冷凝器	类型					翅片类型
	冷却风量			立方米/小时		30000
蒸发器	类型					不锈钢板可更换
	冷冻水量			立方米/小时		16
	进出水管径					G2-1/2″
水泵	力量		千瓦			2.2
	压力		千帕			220
	头		M			20
水泵	力量		千瓦			2.2
	流量		M3/H			4
	压力		千帕			950
	头		M			95
保护	压缩机过热保护、过流保护、高低压保护、超温保护、流量保护、相序/缺相保护、排气过热保护、防冻保护。
控温范围						可调范围为 5°C 至 25°C
Dimensions	L		毫米			2770+30mm(连接器)
	W		毫米			1280
	H		毫米			1900（含排风扇高度）
重量	千克					930
解释	1、最低出风温度可调节至5摄氏度
	2、机组冷冻侧介质必须是水

应用领域

• 制造业： 在汽车制造业中，热喷涂设备可以制备防磨、耐腐蚀的涂层，以提高活塞、同步器环等汽车零部件的使用寿命。

• 新能源领域： 在太阳能行业中，热喷涂技术可以制备高温防氧化涂层，有助于提高太阳能转换效率。在锂电池行业，耐腐蚀涂层可以提高锂电池的稳定性和使用寿命。

• 通用机械设备： 热喷涂技术可用于机械零件的修理和表面强化，如小型轴、轴套等通用零件，以提高其防磨、防腐等性能。

• 航空航天： 发动机涡轮叶片的涂装，提高零件的抗高温性能和可靠性。

• 重型机械： 为各种工业设备提供防磨涂层，增强设备的实用性和效率。

• 石油化工： 对于在腐蚀环境下使用的机械零件，可采用热喷涂技术制备防腐、防磨涂层。

• 冶金行业： 为冶金机械设备零部件制备抗高温、防磨等特种功能涂层。

• 交通运输： 船舶、动力机车等车辆的关键发动机部件经热喷涂技术处理后，能够抵抗高温磨损和腐蚀。

• 水利工程： 钢结构桥梁、水电站水闸门等，可喷锌、铝或锌铝合金作为长效防护涂层。

• 轻工机械： 如高速纺织机械、印刷机械等，采用热喷涂工艺制备的金属涂层具有很好的防磨性和更长的使用寿命。

• 医学领域： 人工关节、手术器械、导管和支架等植入物、诊断设备。

产品操作指南

1. 打开控制柜电源，按下触摸屏上的激活按钮，激活标志变为绿色；

2. 此时，水泵和油泵打开并运行，等待5秒，让喷枪内的管道循环；

3. 激活后，若各种压力、水流正常，启动按钮禁用标志消失，点击启动按钮，运行标志变为绿色，控制台将自动启动并点火运行；

4. 根据喷涂粉末的类型，氧气流量（48-60立方米/小时）和燃料流量（13-15升/小时）可以在控制台上准确调节，以获得细长的圆柱形超音速火焰，截面为5-12马赫；

5. 关机操作：

• 调节氧气和煤油，使其流量下降，让燃烧室压力下降到4公斤以下，然后点击停止运转，这是很好的停机方式。

• 快速关机，直接按停止运行，系统会自动减少氧气流量和燃油流量，直至关闭喷枪。

• 紧急关机，直接按下急停（全停）按钮，一般不建议采用这种方式关机。
