空气超音速交钥匙工程

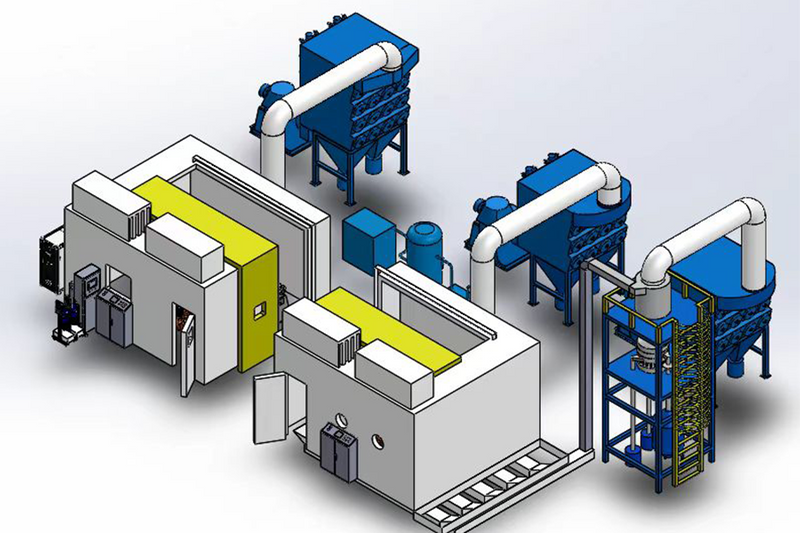

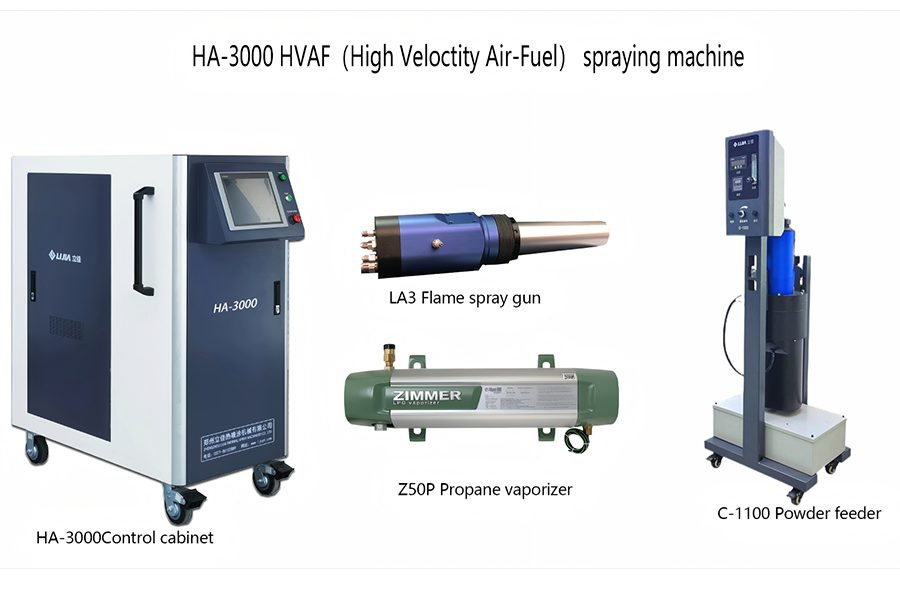

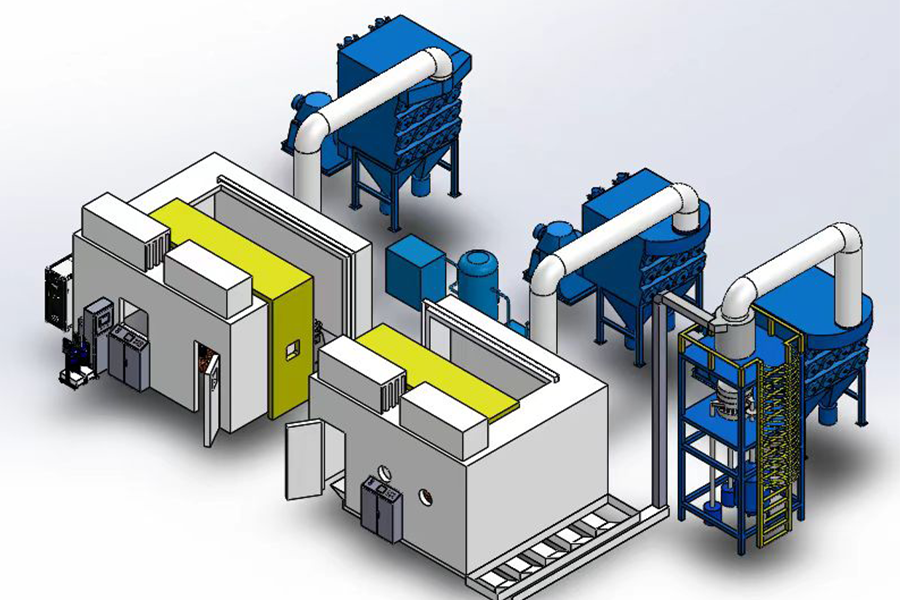

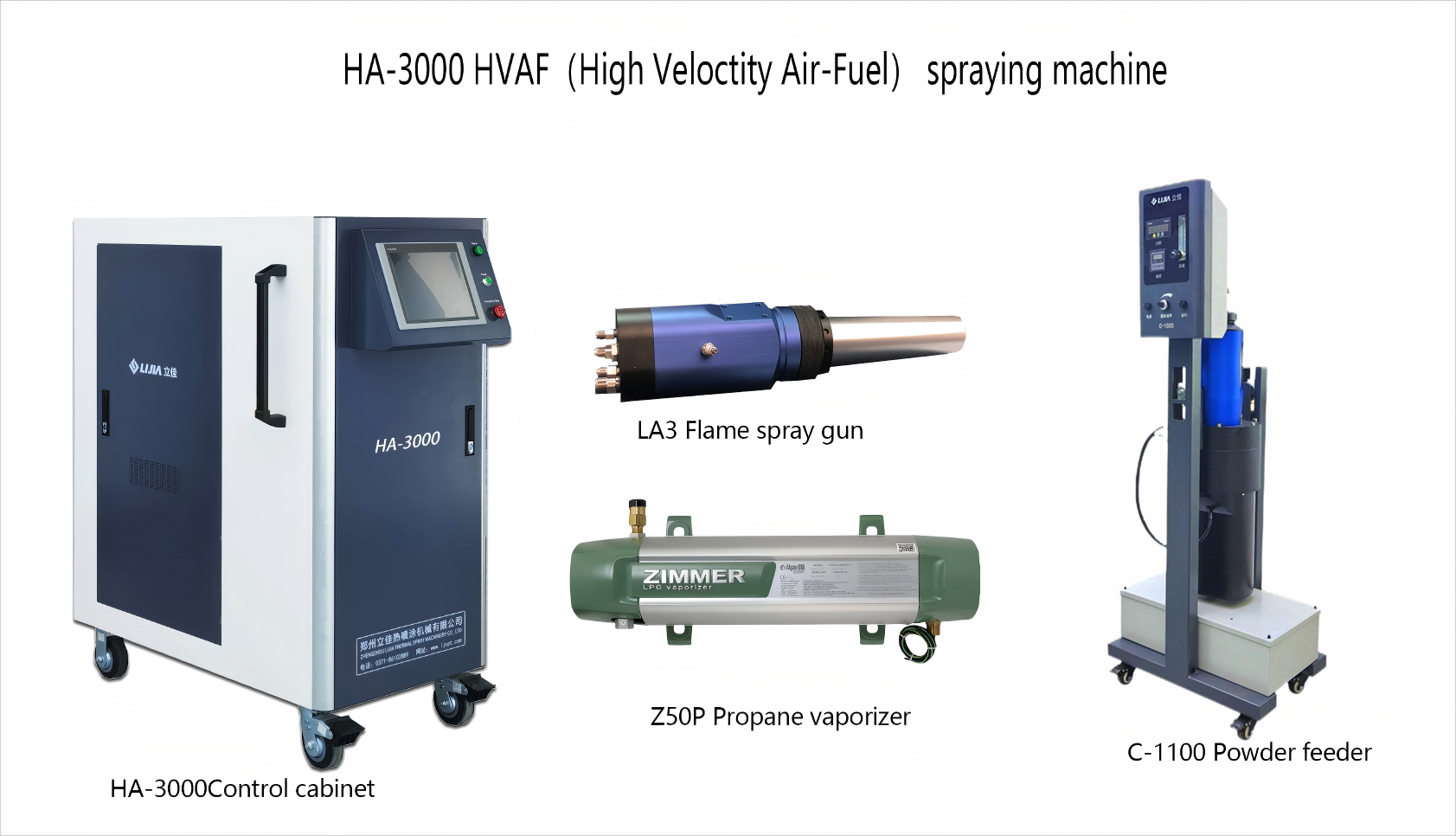

郑州立佳研发的HA-3000超音速火焰喷涂系统是一种新型的超音速空气喷涂系统。它利用压缩空气和丙烷燃料产生高速气流，将其点燃加热粉末，使粉末加速到700m/s以上冲击基体，形成低氧含量、高致密的涂层，对喷涂材料的热降解影响较小，涂层表现出优异的防磨性和耐腐蚀性。

该系统是公司多名工程师在引进、吸收、消化国外先进技术的基础上精心研发而成。设备采用触摸屏操作，具有稳定的工艺设定、喷涂监控等功能，操作、显示、报警功能齐全，符合用户习惯，使用简单，质量稳定。

HA-3000系统具有诸多优点：
1、采用触摸屏、全闭环自动控制结构，气控采用国外进口压力传感器和压力调节器，可实时监测压力并自动达到设定值。
2、以丙烷为燃料，空气为氧化剂，是市场燃气车型中很健康的燃烧方式。
3、喷枪根据火箭发电机原理设计，火焰流速超过2000m/s，输出功率高，可无级调节。
4、喷枪将粉末轴向输送到中心，使粉末很好地熔化并在火焰中均匀分布，提高覆盖效率和涂层质量。
5、具有工艺配方存储和检索功能，可进行参数的添加、修改和保存。
6、系统采用燃油全闭环、模块化设计，高性能PLC控制，操作便捷、简便。
7、涂层结合强度高，孔隙率≤1%，达到国内外优良水平，喷涂效率高（每小时可输送粉末30公斤）。
8、可连接LA2系列喷枪。

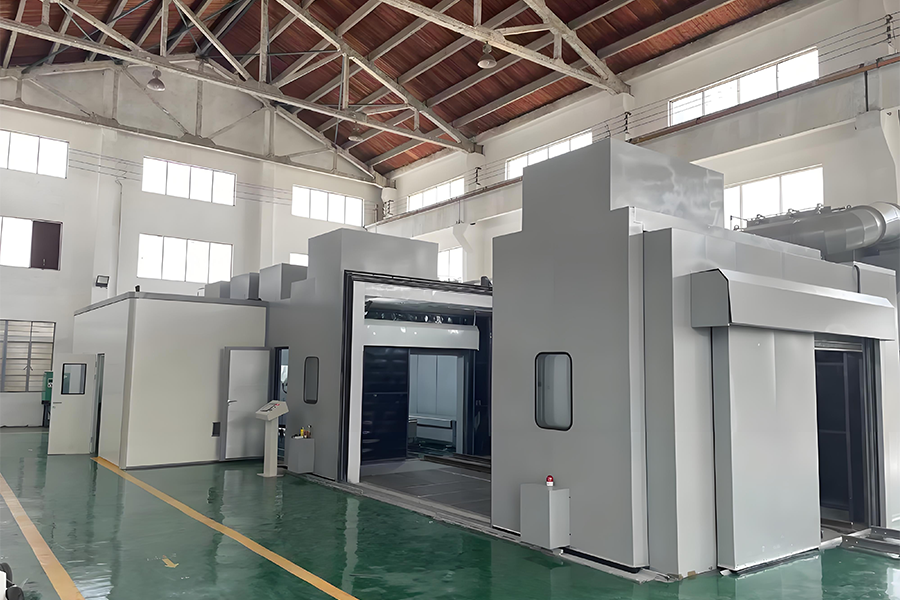

隔音喷涂房

• 噪音控制

设置喷漆隔音室。根据声学原理，将喷涂时产生的噪音控制在室内，防止室外作业人员受到噪音污染，损害神经系统。隔音房由四根角钢立柱、墙板、顶板、上下凹槽、角包边、缝隙专门的密封组件组成，既保证了房间的隔音效果和整体刚性，又特别注重外观和周到的细节处理。每一个完成的项目都得到了国内外用户的一致好评和好评。

• 隔音板

面板组结构如下：外壁采用2.0mm厚白色喷涂钢板，填充阻尼层、石棉板、双层100Kg/m3高溶重吸音棉、隔水防尘吸音膜，内壁采用金属多孔吸音板（冲孔率25%）。隔音板由锯齿形排列的焊接钢框架支撑，然后压制成型。隔音面板内外光滑、防刮花，表面光亮美观。

隔音板标准W  为970mm，厚度为210mm，L可根据  房间隔声板经过噪声测试（测试样品上未放置石膏板），125-4000Hz频率范围内空气隔声量为42dB（A）。目前添加PDF玻纤板的隔音板在实际应用中具有较大的隔音能力。隔音板采用加厚钢板组装而成，缝隙处用胶水填充，防止声音外泄；  所需H确定。

多层隔音板结构

• 隔音门

我们将工件进出的隔音门设计为阶梯式密封结构，通过阶梯式结构实现降噪。同时，门上采用密封条进行密封。当门打开和关闭时，密封条起到密封作用，减少声音泄漏。

• 隔音窗

隔音墙板和门上安装有观察窗，采用透明钢化玻璃。隔音板上观察窗的数量由业主指定。进、排气消声器

为满足室内除尘和通风的需要，喷漆房设有进、排气消声器，保持室内负压平衡。当气流通过消声器时，室内噪声被消声器吸收。防止噪音通过进风口向外传播。

• 可调吸力盒

房间内安装有吸风箱，可以调节风量和区域风向。吸水箱的L  为2m   ，分为两个区域。左右两侧可调节百叶窗，进行风量、风速的调节。

可调吸力盒



• 喷砂房

用于隔离工件喷砂作业时产生的噪音和粉尘。具有：美观大气的净化板立面、钢结构加强结构、防磨橡胶衬板、观察窗、双开门、单开工作门、防尘照明、吸尘口、新风进气口。



喷砂系统



转盘

郑州立佳ZC系列卧式转台是专为热喷涂轴类、滚轮、球阀类零件设计制造的设备，外形像车床，其功能主要是在喷涂过程中对零件进行横向加载和旋转，故称为“卧式转台”。该系列产品根据夹持工件的不同载荷进行定制，合理设计水平转台的机械结构，不仅阻挡了灰尘对传动部分的影响，而且由于采用优良材料和部件装配，保证了设备的实用性。

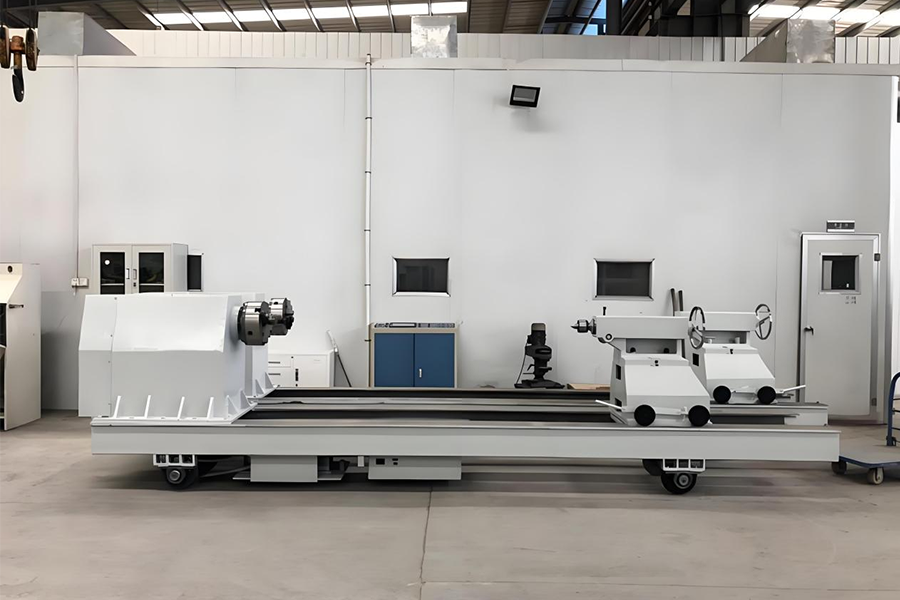

图--卧式转盘（带电池自动行走功能）



• 6+1  轴机械手轴    （2套）

• 六轴机械手的特点：

1. 高强度手臂和六轴伺服技术，提高各轴速度和加减速性能。

2. 腕轴内设计了独立的驱动机构，实现了内置线缆的紧凑的机械臂。可以实现机器人在狭窄空间、高密度环境下的作业。

3. 前悬臂实现很好的线缆整合能力，保持手部线缆路径顺畅，更方便维护。手动电缆插入件也可作为选件提供。

4. 机械手前端进行了改造，增加了枪架，可快速添加喷枪。

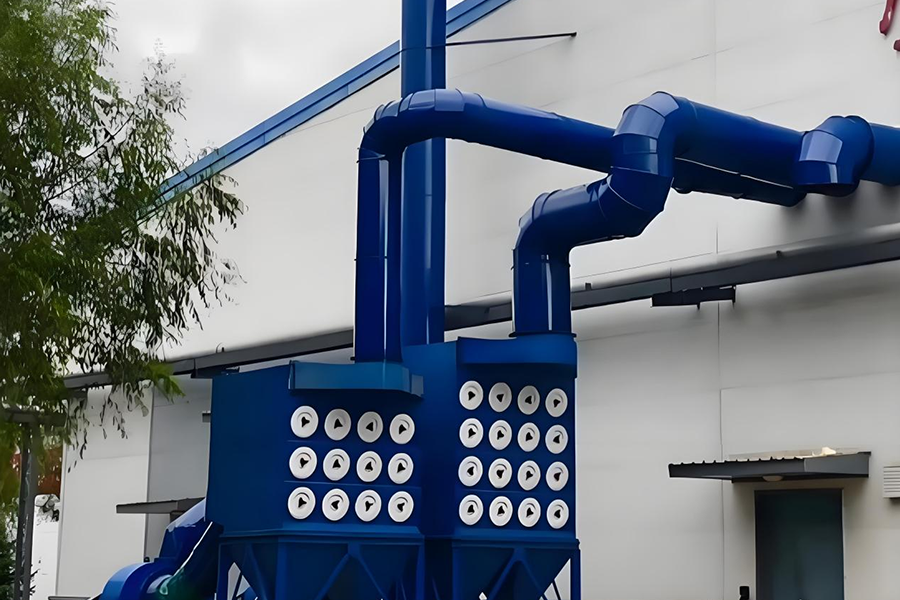

• 脉冲通风除尘系统

为了使喷涂室内的游离粉尘能够被捕获和净化，喷涂热量迅速散发，喷涂室内设置了通风除尘系统。

脉冲除尘系统



空压机系统配置：

不。	姓名	规格型号	单元	数量
1	空气压缩机	BK37	件	1
2	储气罐	碳-1/0.8	件	1
3	冷干机	定制	件	1
4	第三级过滤器	CTA 3 级	件	3
5	减压阀	定制	件	1
6	空压机气路	定制	放	1

空气压缩机

• 喷砂机

喷砂机主机是喷砂系统的核心单元，主机的性能直接影响喷砂系统能否正常、稳定地进行喷砂作业。该喷砂系统采用大容量喷砂机作为系统主机，喷砂机为保压工作原理，配有控砂阀和高速喷枪进行喷砂作业。



• 供气系统

系统为设备提供氧气和氮气，设备经过气密性测试，稳定可靠。

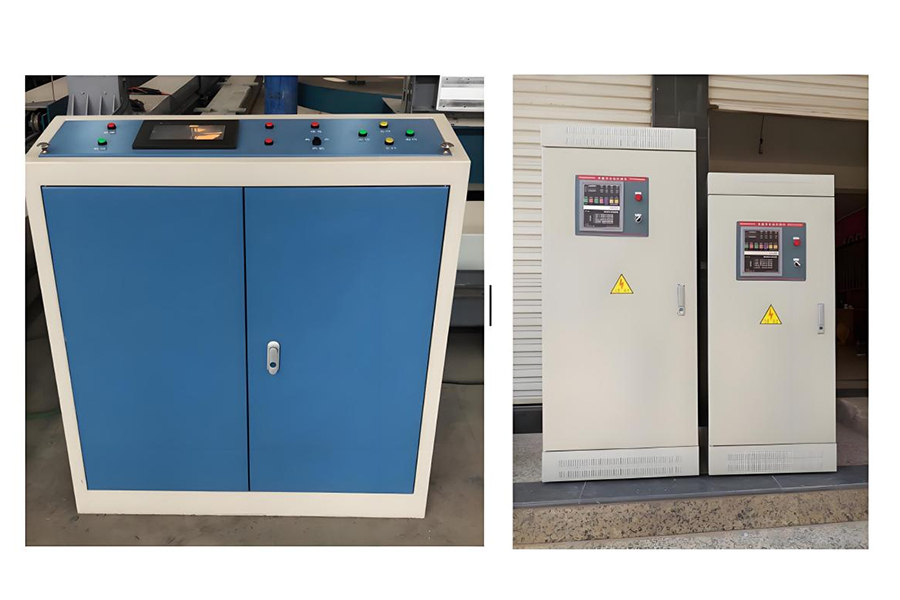

• 集中控制系统

该系统是一个交钥匙工程，涉及多种设备。通过集中控制系统，客户可以轻松控制喷涂系统的各个设施。可实现在线监控、各种设备的切换、运动控制、联锁控制；帮助用户实现稳定的喷涂作业，保证涂层质量的同时，也提高了使用效率，保证了操作人员的健康。

集中控制系统

郑州立佳HA-3000空气超音速喷涂系统交钥匙工程应用领域广泛，主要包括以下几个方面：

1、航空航天领域： 可用于航空发动机叶片、燃烧室等零件的防磨、高温涂层喷涂，提高零件的耐腐蚀性和抗热震性，延长使用寿命，保障飞行稳定；它还可用于强化航空结构的表面，以提高其强度和实用性。

2、汽车制造领域： 适用于汽车发动机缸体、活塞环、气门等零部件的喷涂，形成减防磨涂层，减少摩擦损失，提高发动机效率和可靠性；也可用于汽车车身底盘防腐涂层喷涂，增强车身防腐蚀性能，延长汽车整体使用寿命。

3、能源电力： 在火电、水电、核电等发电设备中，汽轮机叶片、锅炉管道等部件可进行喷涂，防止部件冲蚀和腐蚀，提高设备的运行效率和稳定性；对于风电设备的叶片、塔架，可喷涂防护涂层，以抵抗风沙、雨水等自然环境的侵蚀。

4、机械加工领域： 各类模具、工具可进行涂层处理，以提高模具、工具的硬度、防磨性和润滑性，降低加工过程中的摩擦系数，提高加工精度和表面质量，延长模具、工具的使用寿命，降低生产成本。

5、石油化工领域： 用于石油管道、化工反应釜、泵、阀门内表面喷涂耐腐蚀、防磨涂层，防止设备受到石油、化工介质的腐蚀和冲刷，降低设备泄漏风险，保障生产稳定运行。

6、其他器械领域： 可在人工关节、种植牙等器械表面喷涂生物相容性涂层，提高器械与人体组织的结合力，减少排斥反应，促使组织愈合，提高器械的性能和稳定性。

7、电子行业： 可在电子元件、线路板表面喷涂绝缘、防潮等功能性涂料，保护电子设备免受外界环境的影响，提高电子设备的稳定性和可靠性，保证其正常运行。

产品操作指南

1、明确需求： 项目启动时，团队与您沟通了解产品材质、尺寸、产量、涂层要求，勘察场地面积、布局、电力、通风等条件。

2、场地适应： 根据场地规划，预留安装系统及配套设施不少于[X]平方米，每小时通风量[X]立方米，稳定供电[X]千瓦。

3、安装顺序： 设备到达后，工程师根据图纸安装主机和喷枪，零件位置误差±[X]毫米，主机水平度±[X]度，并选择合适的附件紧固管道、线路。

4.调试提示： 安装完毕后，工程师打开电源，设置控制柜参数，如喷枪供气压力[X]-[X]MPa，送粉量[X]-[X]g/min，启动喷枪检查气流，送粉查看粉末沉积情况，微调至稳定状态。

5.故障洞察： 操作者熟悉故障表现，涂层粗糙或由于粉末、送粉、气流问题；停机和过流报警，多是由于电器或喷枪短路、过载所致；涂层附着力差涉及基材和参数问题。

6、应急处理： 发生故障时，按照流程，停机前先切断电源，通过指示灯判断故障；因质量问题暂停参数调整；送粉管堵塞，用压缩空气吹净，喷枪故障，联系售后服务。

问：前期需要提供哪些信息？

答：产品材质、尺寸、产量、涂料性能要求，以及场地面积、布局、电力、通风等基础设施情况。

Q：员工培训后可以独立操作吗，或者有指导吗？

A：大部分可以独立操作，但如果初期出现问题，可以通过电话或远程协助的方式联系售后指导。

问：简单的故障可以自己解决吗，还是等待售后？

答：送粉管堵塞等简单故障可以独立处理，但喷枪或电气系统问题等复杂故障请联系售后，不要自行拆卸。

Q：是否接受定制

A：我们将定制符合客户需求的设备。

问: 交货时间是多长？

答: 收到押金后大约 100 天。
