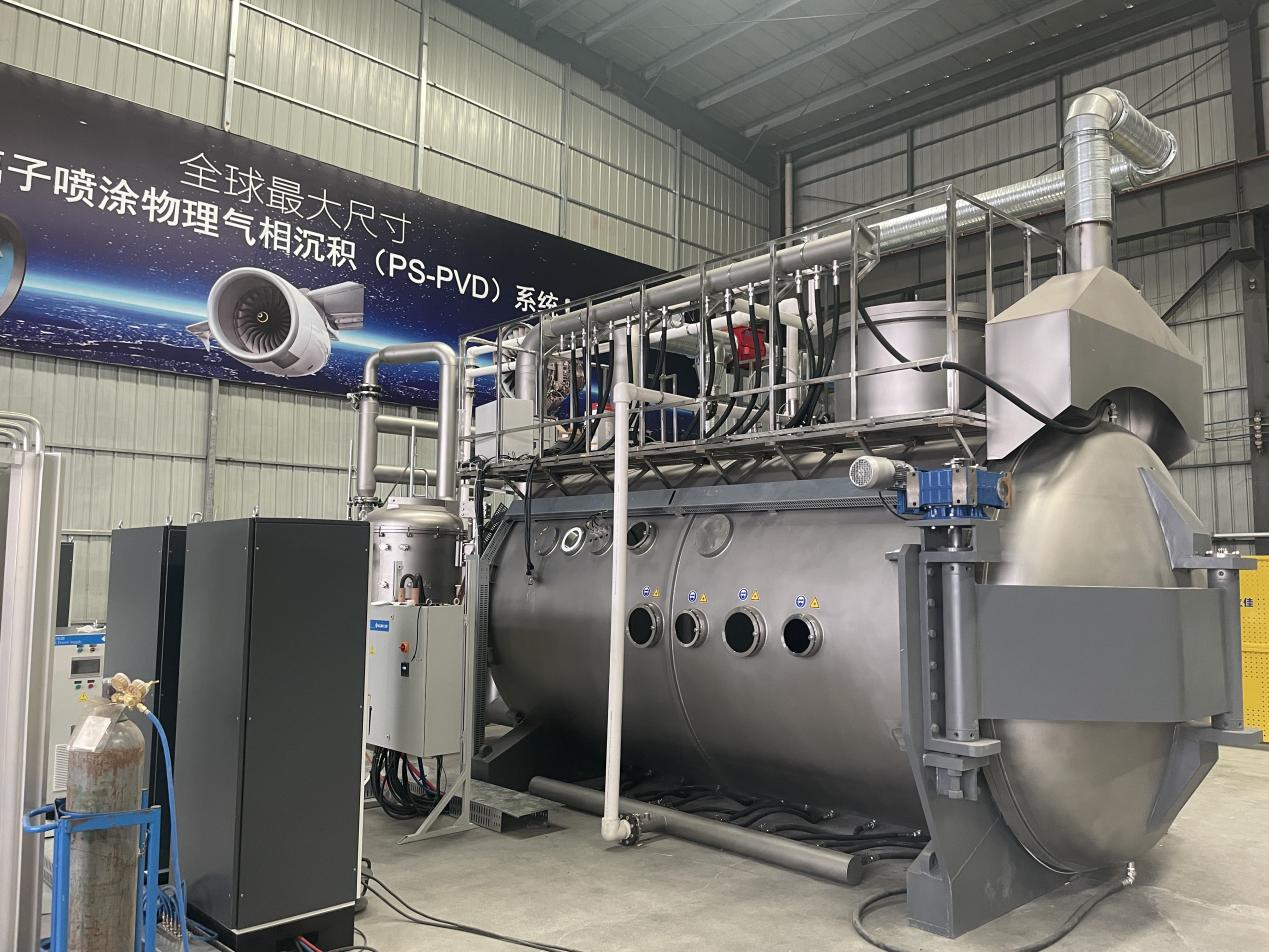

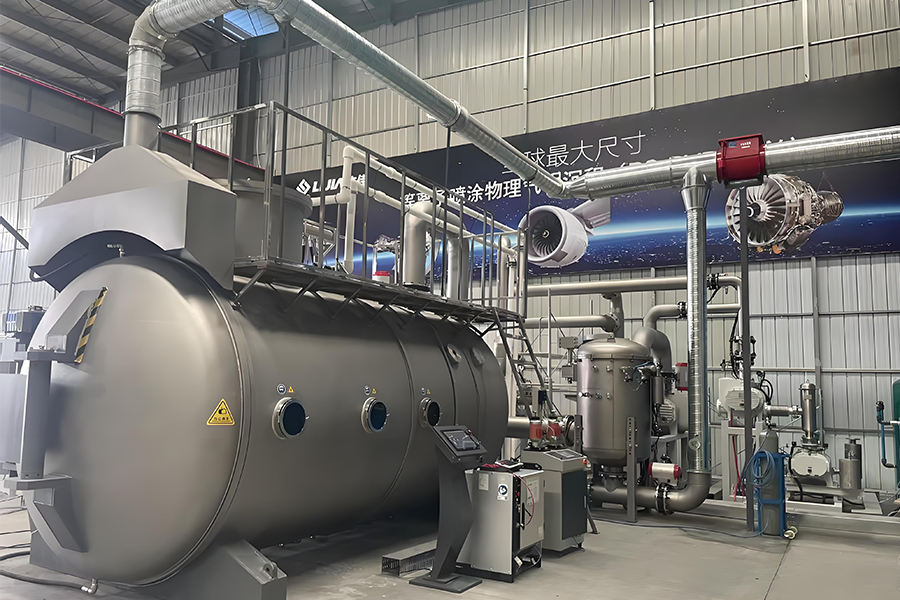

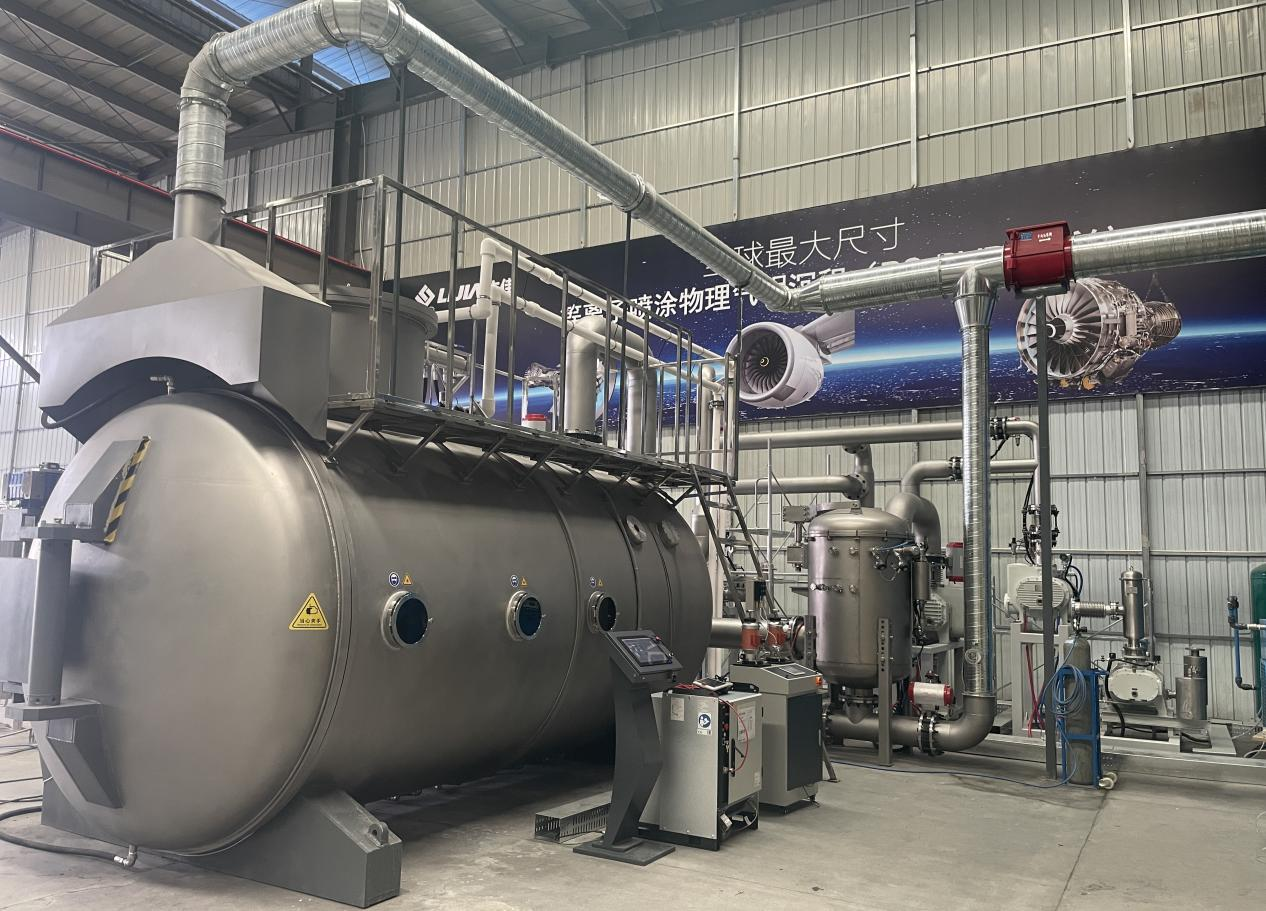

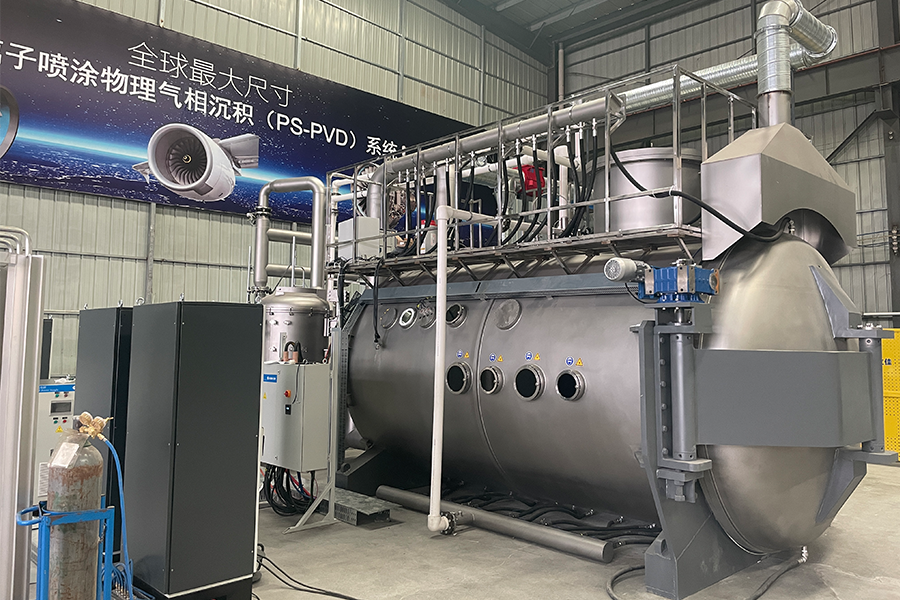

低压真空等离子喷涂设备

郑州立佳生产的真空低压等离子喷涂系统（PS-PVD）是一种先进的表面处理技术，通过在低真空或受控气氛环境下进行等离子喷涂，显著提高涂层质量和工艺适应性。以下是其核心特点、优势及系统介绍：

一、  系统核心特点

1、低真空环境
在1.3×10Pa至近真空的环境下工作，减少等离子射流与空气的接触，避免涂层材料的氧化，特别是对于活性金属（如钛、铝）和高纯陶瓷涂层。
2、颗粒加热和加速

等离子射流束长且能量集中，粉末颗粒在高温区停留时间更长，熔化更充分，并以更高的速度（超音速）飞行，保证了涂层的致密性和结合的强度。
3、基体预处理及加热
利用反向转移电弧对工件表面进行溅射（电清洗），清理氧化膜和杂质，同时可将基体预热到较高温度（如800℃以上），以提高镀层与基体的冶金结合。
4、保障绿色生产与运行可靠

封闭式真空室能隔离噪音、粉尘和有害气体，优化操作环境，特别适合铍等有毒材料的喷涂。

二.技术优势

1、涂层性能优良
2、涂层结合强度高、气孔率低，防磨、耐腐蚀、抵御高温氧化性能明显优于大气等离子喷涂。
3、可制备高熔点材料（如钨、钼）和纳米结构涂层。
4、工艺灵活性
5、适应多种喷枪（如F4、SG-100等），支持复杂工件多角度、高精度喷涂。
6、喷涂距离对涂层性能影响较小，适用于大尺寸或异型件。
7、成本优化
8、材料利用率高（减少飞溅），维护周期长，降低综合使用成本。

三、系统组成及应用

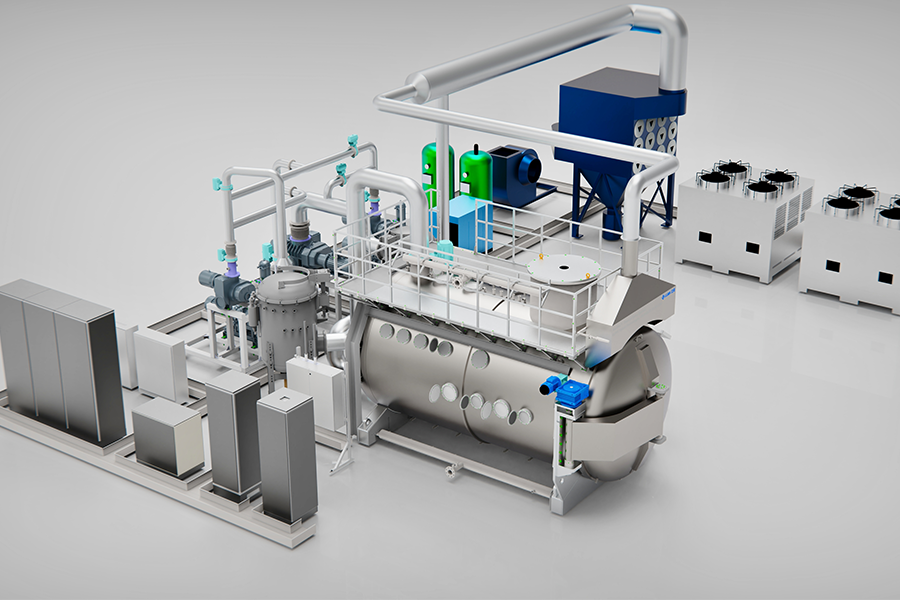

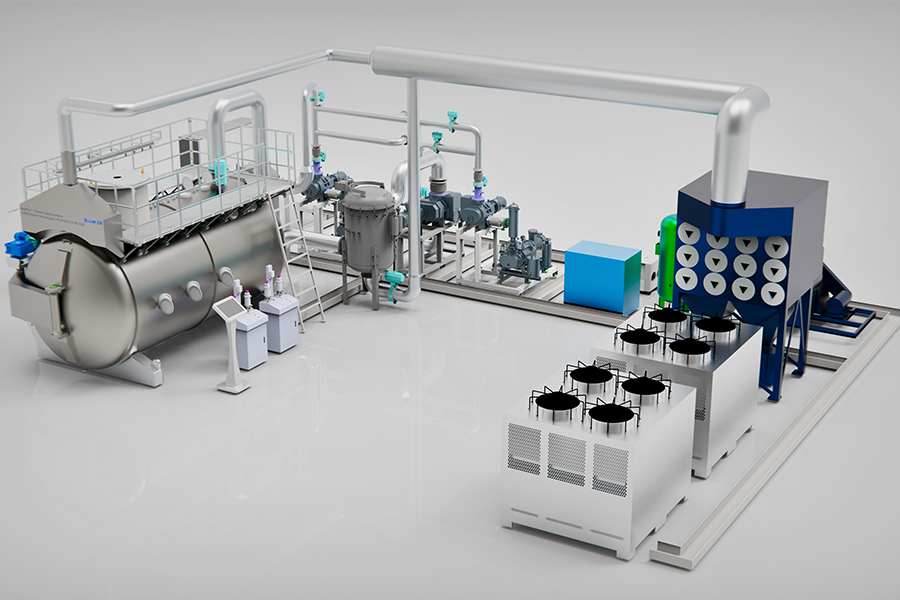

系统组成

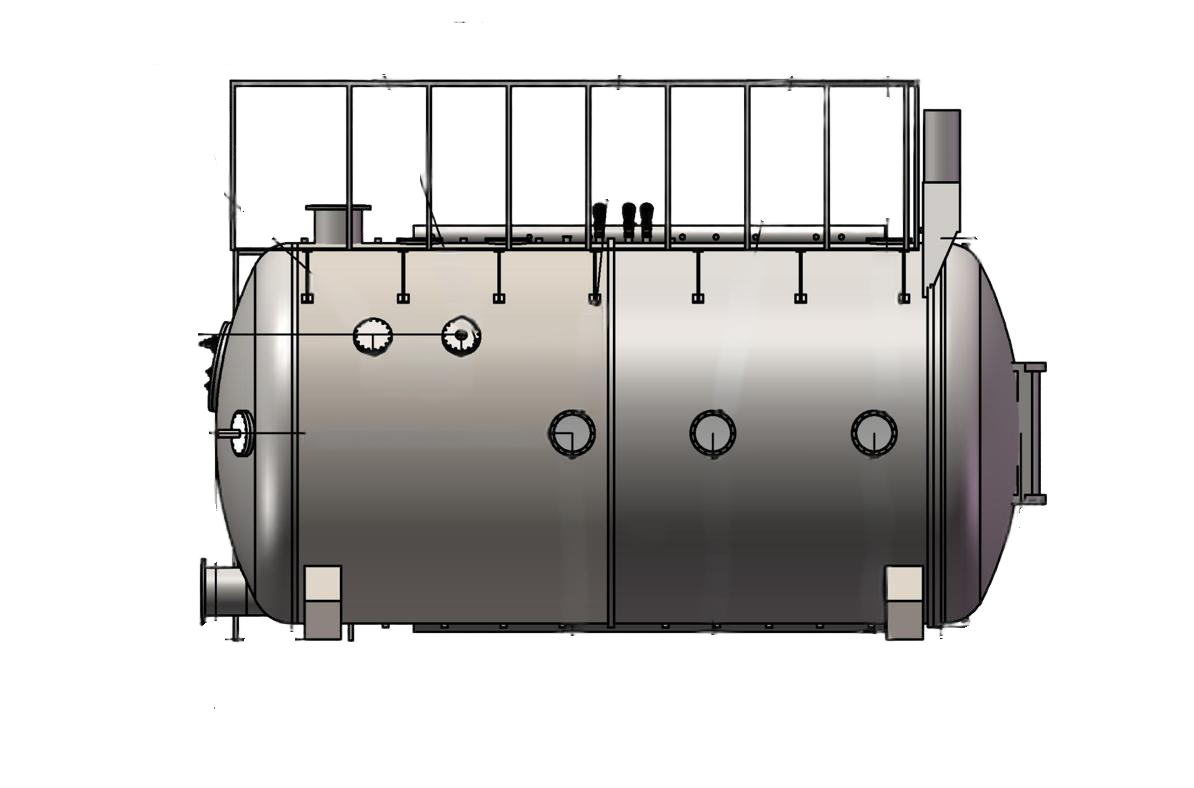

1、真空室：配备抽真空和惰性气体填充系统，支持准确的压力控制。
2、等离子喷枪：如F4喷枪，采用模块化设计，支持高送粉量，效率喷涂。
3、控制系统：微处理器监测电流、气体流量等参数，保证工艺过程的稳定性和重复性。
4、工件运动机构：机械臂或旋转平台，实现复杂轨迹喷涂。

典型应用领域
航空航天：涡轮叶片的热障涂层、火箭喷嘴的防烧蚀涂层。
能源：燃气轮机部件的防腐涂层、核反应堆部件的保护。
医用：人工关节表面的生物相容性涂层（例如羟基磷灰石）。
半导体：高纯度金属或陶瓷薄膜的沉积。
郑州立佳生产的真空低压等离子喷涂系统通过低真空环境、先进的喷枪技术和智能控制，实现了涂层性能和工艺效率的双重突破，特别适合先进制造领域对材料性能和环境要求苛刻的场景。其核心优势是涂层质量、工艺灵活性和设备可靠性，为客户提供稳定的表面解决方案。

航空航天： 该领域的部件通常在严苛环境下运行，并且需要苛刻的涂层性能。例如，可用于燃气轮机部件表面喷涂热障涂层，降低基体温度，提高部件的抵御高温性能和使用寿命；还可用于火箭喷管涂层的制备，增强其防磨性和抗烧蚀性。

外科植入领域： 广泛应用于人体植入物。该系统允许植入物喷涂钛、羟基磷灰石或钛/羟基磷灰石等涂层，这些涂层具有生物相容性，可增加骨细胞的生长和粘附，就像髋关节植入物一样。

汽车制造领域： 可用于制备热障涂层和功能涂层。例如，在发动机部件表面喷涂涂层，可以提高其隔热性能，减少传热，提高发动机效率，增强部件的防磨性和耐腐蚀性，延长其使用寿命。

石化行业： 该行业的设备经常面临腐蚀、磨损等问题。利用低压真空等离子喷涂系统在管道、阀门、泵等设备表面制备耐腐蚀、防磨涂层，可提高设备的耐腐蚀、防磨性能，降低维护成本，保证设备稳定运行。

纺织机械领域： 涂层可应用于纺织机械关键部件表面，提高部件的防磨、自润滑等性能，减少部件之间的摩擦和磨损，提高机械的运行效率和稳定性，延长机械的使用寿命。

产品操作指南

一、前期准备工作

1、设备检查：确保真空系统无泄漏，能正常抽真空；检查等离子喷枪电极和喷嘴的磨损情况，并根据需要更换；确认冷却水道及水缆回路连接正常，冷却水流量、压力符合标准；确保供气系统中氩气等气体的压力、流量稳定、纯度合格。

2、工件预处理：清理工件表面的油污、铁锈等杂质，根据工件大小决定是否预热，如需要预热，采用正向转移弧（工件阳极，喷枪阴极）快速预热。

3.粉末预处理：选择相同纯度的粉末，送粉前干燥并真空脱氧，以免损坏涂层质量。

二.喷涂工艺

1、营造环境：抽真空并充入惰性气体，营造低压保护气氛。

2、电清洗过程：开启反向传递电弧（工件阴极、喷枪阳极）或组合电弧后，电弧溅射清洗工件表面的氧化膜和污垢，促使高活性表面的形成，有利于涂层与基体冶金结合。

3、涂装生产：按照工艺设定参数进行喷涂，重点监控：

- 等离子射流：特性由电流、气体类型和流量决定，并由微处理器准确监控，以确保准确性和稳定性。

- 工件移动：复杂零件依靠机械系统控制喷枪和工件机械手移动工件，保证涂层均匀。

- 粉末控制：准确控制粉末输送速度、注射位置和角度。

三．喷涂善后

1、冷却处理：喷涂后，工作室保持低压惰性气氛，当工件冷却到100℃以下时，再充气。

2、质量验证：检查涂层是否均匀，是否有缺陷，通过硬度、结合强度测试等手段检查涂层性能是否符合标准。

Q1：为什么设备价格这么高？

答：低压真空等离子喷涂系统结构复杂，包括真空系统、等离子喷枪、供气系统、电气控制系统等精密部件，制造工艺要求高，还需要配备高质量的监控和自动化系统，以保证喷涂过程的准确控制和稳定性。同时，研发成本也较高，因此设备的一次性投资较高。

Q2：机器对工件尺寸有什么限制？

答：工件的尺寸受到真空室尺寸的限制，需要保证工件能够顺利放入真空室内进行喷涂作业，如果工件太大，则无法使用该系统进行喷涂。

Q3：影响涂层质量的工艺参数有哪些？

答：主要有等离子射流（其特性取决于电流、气体类型、气体流量）、粉末供给（粉末纯度、干燥和脱泡处理）、基体质量（是否用转移弧进行清洗和加热）、工件的运动（确保复杂零件表面涂层均匀）、粉末输送和喷射状态。

Q4：为什么涂层的结合强度有时不高？

答：可能是喷涂前基材表面处理不当，如薄基材喷砂可能会带来杂质；化学腐蚀处理不良；未能用转移弧清洁或预热基材表面，或由于喷涂过程中基材温度不合适。

Q5：哪些材料适合用该系统喷涂？

答：可以喷涂多种金属、陶瓷、金属陶瓷等材料，但由于低压等离子射流加热效率降低，且焓值较低，所以喷涂一些高熔点材料相对困难，需要仔细评估可行性。

Q6: 广泛应用于哪些行业？

答：应用于航空航天、生物材料、汽车制造、石油化工、纺织机械等行业。例如，在航空航天领域，用于制备燃气轮机部件和火箭喷嘴的涂层；在生物材料领域用于植入物表面涂层处理等。
