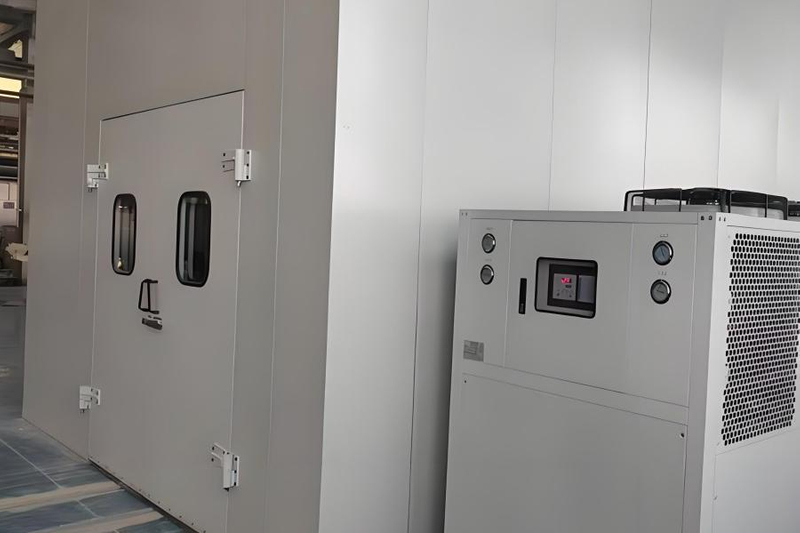

隔音喷涂房

根据声学原理，将喷涂时产生的噪音控制在室内，避免室外工作人员因噪音污染而受伤。隔音室建立后，作业区域噪声排放低于国家规定的《工业企业噪声卫生标准》。

隔音房由四角钢柱、墙板、屋顶、上下凹槽、转角、缝隙密封等组成，既保证了房间的隔音性和整体刚性，又特别注重外观的美观和细节的周到。

L型喷涂隔音室

本次喷涂隔音室项目的设计遵循以下原则：

1、严格执行国家相关行业标准和通用技术规范；

2、所选技术均为成熟可靠的技术，且已成功使用，无需任何测试部件；

3、设计满足客户实际生产工艺需求；

4、结合我公司多年的专业经验和工件本身的结构特点，本着满足用户需求的宗旨，设计和生产注重设备的稳定性、安全性、环保节能；

5、以人为本，充分从操作人员和维护人员的实际操作角度出发，综合考虑设备的稳定性和维护保养的方便性。

双层喷漆房

双层加厚380mm隔音板，降低至75分贝以下

板组结构为：160mm厚外墙板、2.0mm厚白色喷涂钢板、中间填充阻尼层、石棉板、双层100Kg/m3高溶解性重质吸音棉、防水防尘透声膜、金属多孔吸声板（穿孔率25%）、中间50-60mm厚空气隔声层、160mm厚内墙板2.0mm厚钢板、中间填充阻尼层、石棉板、双层100Kg/m3高溶重吸声棉、防水防尘透声膜、金属多孔吸声板（穿孔率25%）。总厚度380mm，隔音板靠焊接排列的井字形钢架强度支撑，然后压制成型，隔音板内外光滑刮花，表面光亮美观。

隔音板

板组结构为：外壁为2.0mm厚白色喷涂钢板，中间填充阻尼层，石棉板，双层100Kg/m3高溶重吸音棉，防水防尘透声膜，内壁为金属多孔吸音板（冲孔率25%）。隔音板由焊接井字钢架支撑强度，然后压制成型，隔音板内外光滑刮花，表面光亮美观。

标准板宽970mm，厚140mm，长度可根据房间所需高度确定。该隔声板经噪声测试（测试样品不放石膏板），在125~4000Hz声频范围内空气隔声量为42dB（A）。目前添加PDF玻纤板后的隔音板隔音量较大，且隔音板采用特制加厚钢板组装而成，并用水泥堵住，防止缝隙漏声；

隔音门

我们设计的工件进出的隔音门采用阶梯式密封结构，声音通过阶梯式结构达到降噪的目的，门上采用密封条密封，在门打开和关闭时起到密封作用，减少声音的泄漏。

隔音窗

隔音墙板上和隔音门上设有观察窗，观察窗采用透明钢化玻璃，隔音板上观察窗的数量由业主指定。观察窗规格为：700*1000（H）mm，为两通道双钢化玻璃结构；隔音门上观察窗规格为：400*400（H）mm，其隔音效果与墙板基本相当。

进气和排气消声器

为了满足室内除尘和吸风的需要，喷漆室设有进气消声器和排气消声器，以保持室内负压平衡。当气流通过消声器时，室内噪声被消声器吸收。防止噪音通过进气口向外传播。

隔音喷房应用场景及综合操作指南

1. 行业应用场景

汽车制造行业

• 应用：汽车车身及关键部件（如保险杠、门板）喷涂。

• 价值：确保一致的涂层外观和均匀性，抑制车间噪音污染，减少操作员接触漆雾中有害物质的机会。

机械制造板块

• 应用：大型机械设备外壳（如工业泵、压缩机）和精密零件（如传动齿轮）的喷涂。

• 价值：保证涂层质量，增强涂层附着力和长期耐用性，控制操作噪音，提供无尘、稳定的喷涂环境。

航空航天工业

• 应用：飞机机身、结构件、发动机叶片的喷涂（耐磨或耐高温防护涂层）。

• 价值：确保高标准的涂层附着力，以满足严格的航空航天性能要求，符合严格的环境和安全法规，并延长发动机叶片的使用寿命和运行可靠性。

造船业

• 应用范围：船体（防腐涂层）及内部设施（如舱壁、管道表面）的喷涂。

• 价值：增强涂层的耐海洋腐蚀能力，延长船舶的使用寿命，减少油漆废物对环境的污染，并通过隔离有害烟雾来保护船员的健康。

家具制造行业

• 应用范围：木制家具（如橱柜、椅子）和金属家具（如钢架、铝合金桌子）的喷涂。

• 价值：不含漆雾和有毒挥发气体，优化内部通风，加速溶剂蒸发，降低喷涂噪音，确保家具涂装表面光滑、均匀。

电子设备制造业

• 应用：电子产品外壳（如智能手机外壳、电脑机箱）喷涂，起到保护或美观作用。

• 价值：实现均匀、光滑的涂层，满足电子产品精密外观要求，减少对附近电子组装工序的噪音干扰，保持清洁、安静的生产环境。

2、产品操作指南

一、操作前准备

设备及结构检测

• 检查隔音喷房的结构（墙壁、密封门、观察窗）是否有裂纹、变形或密封失效；立即修理或更换损坏的部件。

• 检查喷涂设备（喷枪、物料输送管道、压力罐）的连接和密封是否有泄漏；确认设备参数（如压力范围、流量）符合当前喷涂任务要求。

• 测试通风系统（风机、风道、过滤器、消声器）是否正常运行：检查管道是否堵塞，确保过滤器清洁，并验证降噪性能是否符合标准。

环境清洁

• 清理展位内部（喷涂平台、地面）和外部（入口、周边）的灰尘、油漆残留、杂物。

• 确保展位周围通道畅通无阻；禁止堆放无关物品（如工具、包装物），以免影响作业和紧急疏散。

涂料及辅助材料制备

• 根据工件材质和性能需求选择涂层（如防腐、耐热）；检查涂料的有效期和均匀性（无沉淀），并根据需要搅拌或稀释。

• 准备辅助材料（如稀释剂、稀释剂）并在展位外通风良好的地方按规定比例混合；清楚地标记混合材料的类型和准备时间。

操作员保护

• 操作人员必须穿戴全套防护装备：防静电工作服、有机蒸气防毒面具（带活性炭过滤器）、耐化学手套、降噪耳塞/耳罩。

二.喷涂操作流程

工件固定

• 使用提升或输送装置将预清洗的工件移入喷漆室；使用专用夹具将其固定，以避免表面划伤。确保夹具位置能够完全覆盖所有喷涂表面（无死角）。

参数调整

• 根据涂料类型（如高粘度涂料需要更高的压力）和工件尺寸调整喷涂设备参数：设置喷涂压力（0.3-0.6 MPa，取决于涂料）、材料流量、喷枪与工件距离（15-25 cm）和喷涂角度（平面为90°）。

• 调整通风系统参数：将通风量设置为每小时换气8-12次，并确认喷洒过程中系统连续运行。

正式喷涂

• 打开涂料输送系统，让涂料循环1-2分钟，以保证压力稳定和料流均匀。

• 稳定握持喷枪，沿预设路线（例如水平或垂直行程）喷涂；保持一致的喷枪移动速度（30-50 厘米/秒）和与工件的距离，以避免涂层不均匀。

• 多层喷涂时，等待上一层干燥（干燥时间按照涂料说明）再涂下一层；实时观察涂层效果（如流挂、针孔等），出现异常及时调整参数。

三．术后处理

设备停机

• 喷涂结束后，首先关闭涂料输送系统，让喷枪和管道中残留的涂料流回压力罐；然后切断喷涂设备的主电源。

• 保持通风系统运行15-30分钟，排出残余有害气体，然后关闭；关闭展位密封门，等待内部环境冷却。

清洁与保养

• 立即拆卸喷枪、喷嘴、管道；用专用溶剂（与涂料类型相匹配）清洗，以去除残留油漆并防止堵塞。

• 用浸有溶剂的布擦去展位内部地板、墙壁和夹具上的油漆污渍；根据危险废物法规处理废溶剂和用过的过滤器。检查通风过滤器的污染程度，如果过滤器阻力超过规定值，请更换通风过滤器。

工件检查和固化

• 将喷涂好的工件从喷房移出，放置到专用的固化区域；根据涂料的技术要求进行干燥或固化（如风干、烘箱固化）。

• 检查工件涂层：检查外观（平整度、无气泡/流挂、颜色一致）并测试物理性能（划格测试附着力、铅笔硬度测试硬度）；对不合格工件进行标记以供返工。

记录保存

• 在日志中记录关键操作信息：喷涂日期和时间、工件型号和数量、涂层类型和批次、设备参数（压力、流量）、遇到的问题（例如喷嘴堵塞）以及相应的解决方案（例如喷嘴更换）。

问：通风系统能否有效排出漆雾和有害气体？会不会有残留？

A: 我们配备的通风系统是经过精心设计的。风机采用大功率大风量型号，通风管道布局合理，安装高效过滤器。在正常作业条件下，能及时、彻底地排出漆雾和甲醛、苯等有害气体，确保喷漆房内有害气体浓度始终保持在安全标准以下，无明显残留，保障操作人员的健康安全。

问：有哪些标准规格可供选择？如果我的工件有特殊尺寸，可以定制吗？

答：我们拥有专业的设计团队，可以根据您工件的详细尺寸和喷涂工艺要求定制隔音喷漆房，确保完美契合您的生产需求。

问：使用这种隔音喷漆房后续运营成本高吗？

答：后续运营成本主要包括能源消耗、耗材更换等方面。在能耗方面，通风系统和部分温控装置是主要耗能部分，但我们的产品采用节能设备，正常运行时功耗处于合理范围内。耗材方面，如过滤器、喷枪易损件等，更换周期相对较长，成本可控。总体而言，与其带来的生产效率的提升相比，后续的运营成本并不高，可以为您的企业创造良好的性价比。
