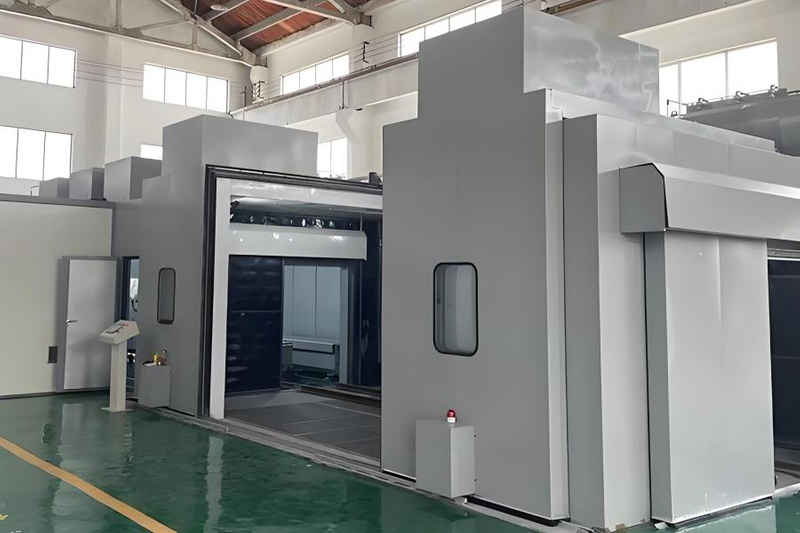

隔音喷涂房

根据声学原理，将喷涂时产生的噪音控制在室内，避免室外工作人员因噪音污染而受伤。隔音室建立后，作业区域噪声排放低于国家规定的《工业企业噪声卫生标准》。

隔音房由四角钢柱、墙板、屋顶、上下凹槽、转角、缝隙密封等组成，既保证了房间的隔音性和整体刚性，又特别注重外观的美观和细节的周到。

L型喷涂隔音室

本次喷涂隔音室项目的设计遵循以下原则：

1、严格执行国家相关行业标准和通用技术规范；

2、所选技术均为成熟可靠的技术，且已成功使用，无需任何测试部件；

3、设计满足客户实际生产工艺需求；

4、结合我公司多年的专业经验和工件本身的结构特点，本着满足用户需求的宗旨，设计和生产注重设备的稳定性、安心性、节能性；

5、以人为本，充分从操作人员和维护人员的实际操作角度出发，综合考虑设备的稳定性和维护保养的方便性。

双层喷漆房

双层加厚380mm隔音板，降低至75分贝以下

板组结构为：160mm厚外墙板、2.0mm厚白色喷涂钢板、中间填充阻尼层、石棉板、双层100Kg/m3高溶解性重质吸音棉、防水防尘透声膜、金属多孔吸声板（穿孔率25%）、中间50-60mm厚空气隔声层、160mm厚内墙板2.0mm厚钢板、中间填充阻尼层、石棉板、双层100Kg/m3高溶重吸声棉、隔水防尘透声膜、金属多孔吸声板（穿孔率25%）。总厚度380mm，隔音板靠焊接排列的井字形钢架强度支撑，然后压制成型，隔音板内外光滑刮花，表面光亮美观。

隔音板

板组结构为：外壁为2.0mm厚白色喷涂钢板，中间填充阻尼层，石棉板，双层100Kg/m3高溶重吸音棉，防水防尘透声膜，内壁为金属多孔吸音板（冲孔率25%）。隔音板由焊接井字钢架支撑强度，然后压制成型，隔音板内外光滑刮花，表面光亮美观。

标准板宽970mm，厚140mm，长度可根据房间所需高度确定。该隔声板经噪声测试（测试样品不放石膏板），在125~4000Hz声频范围内空气隔声量为42dB（A）。目前添加PDF玻纤板后的隔音板隔音量较大，且隔音板采用特制加厚钢板组装而成，并用水泥堵住，防止缝隙漏声；

隔音门

我们设计的工件进出的隔音门采用阶梯式密封结构，声音通过阶梯式结构达到降噪的目的，门上采用密封条密封，在门打开和关闭时起到密封作用，减少声音的泄漏。

隔音窗

隔音墙板上和隔音门上设有观察窗，观察窗采用透明钢化玻璃，隔音板上观察窗的数量由业主指定。观察窗规格为：700*1000（H）mm，为两通道双钢化玻璃结构；隔音门上观察窗规格为：400*400（H）mm，其隔音效果与墙板基本相当。

进气和排气消声器

为了满足室内除尘和吸风的需要，喷漆室设有进气消声器和排气消声器，以保持室内负压平衡。当气流通过消声器时，室内噪声被消声器吸收。防止噪音通过进气口向外传播。

隔音喷房应用场景及完整操作指南

1. 行业应用场景

汽车制造行业

• 应用：汽车车身及零部件喷涂。

• 价值：保证外观质量和涂层均匀性，减少噪音污染，最大限度减少有害物质的危害。

机械制造领域

• 应用范围：大型机械设备外壳、精密零件的喷涂。

• 价值：保证涂层质量、附着力、耐久性，控制噪音，提供优质的喷涂环境。

航空航天工业

• 应用：飞机机身、部件、发动机叶片的喷涂。

• 价值：保证高质量的涂层附着力，满足环保和安全要求，提高刀片使用寿命和可靠性。

造船业

• 应用范围：船体及内部设施喷涂。

• 价值：保证涂层质量，延长使用寿命，减少环境污染，保护船员健康。

家具制造行业

• 应用：木质、金属家具喷涂。

• 价值：抑制漆雾和有害气体，优化通风，降低噪音，保证涂装质量。

电子设备制造业

• 应用：电子产品外壳喷涂。

• 价值：保证涂层均匀光滑，减少噪音干扰，保持清洁、安静的环境。

2、产品操作指南

一、操作前准备

1. 设备及结构检测

• 检查喷房结构（墙、门、窗）是否有损坏，如有损坏应及时修复。

• 检查喷涂设备（喷枪、管道、压力罐）的连接和密封情况，确认设备参数符合任务要求。

• 验证通风系统（风机、管道、过滤器、消声器）的运行情况、堵塞情况、清洁度和降噪性能。

2. 环境清洁

• 清理喷漆室内外的灰尘及杂物。

• 保持周围通道畅通，避免堆放杂物。

3. 涂料及助剂制备

• 根据工件要求选择涂层，检查涂层质量，并根据需要进行加工。

• 准备好辅助材料（如稀释剂），按正确比例混合，在通风良好的地方操作，并标记清楚。

4. 操作员保护

• 操作人员必须穿戴防护工作服、防毒面具、手套、耳塞。

二.喷涂操作流程

1. 工件固定

• 将工件移入喷房内并用夹紧装置固定，以防止表面损伤并确保所有喷涂表面的完全覆盖。

2. 参数调整

• 根据涂层和工件特性调整喷涂设备参数（压力、流量、喷枪与工件距离、角度）和通风系统参数（通风量、操作时间）。

3. 正式喷涂

• 打开涂料输送系统以使涂料循环。

• 握住喷枪，沿着预设路线进行喷涂，保持稳定的喷枪移动速度和距离。

• 注意多层喷涂的间隔时间，实时观察喷涂效果，需要时及时调整参数。

三．术后处理

1. 设备停机

• 喷涂结束后，首先关闭涂料输送系统，让喷枪内残留的涂料回流，然后切断电源。

• 关闭通风系统，关闭展位门，让有害气体自然消散一段时间。

2. 清洁与保养

• 拆卸并清洁喷枪和管道，使用溶剂去除涂层残留物。

• 清洁展位内部地板、墙壁和夹紧装置上的油漆污渍，妥善处理废物，并按要求检查/更换通风系统过滤器。

3. 工件检查和固化

• 取出工件，根据涂层要求进行干燥/固化。

• 检查工件涂层（外观：平整度、气泡、流挂、颜色；物理性能：附着力、硬度）。

4. 记录保存

• 记录喷涂日期、时间、工件/涂层信息、设备参数、遇到的问题以及相应的解决方案。

问：通风系统能否有效排出漆雾和有害气体？会不会有残留？

A: 我们配备的通风系统是经过精心设计的。风机采用大功率大风量型号，通风管道布局合理，安装高效过滤器。在正常作业条件下，能及时、彻底地排出漆雾和甲醛、苯等有害气体，确保喷漆房内有害气体浓度始终保持在安全标准以下，无明显残留，保障操作人员的健康安全。

问：有哪些标准规格可供选择？如果我的工件有特殊尺寸，可以定制吗？

答：我们拥有专业的设计团队，可以根据您工件的详细尺寸和喷涂工艺要求定制隔音喷漆房，确保完美契合您的生产需求。

问：使用这种隔音喷漆房后续运营成本高吗？

答：后续运营成本主要包括能源消耗、耗材更换等方面。在能耗方面，通风系统和部分温控装置是主要耗能部分，但我们的产品采用节能设备，正常运行时功耗处于合理范围内。耗材方面，如过滤器、喷枪易损件等，更换周期相对较长，成本可控。总体而言，与其带来的生产效率的提升相比，后续的运营成本并不高，可以为您的企业创造良好的性价比。
